De Linker Type-C-Dochterkaart Installeren - Dell Latitude 5430 Rugged Servicehandleiding
Inhoudsopgave
Stappen
1. Verwijder de enkele schroef (M2x3.5) waarmee de houder van de platte bedrukte kabel aan de linker Type C-dochterkaart wordt
bevestigd.
2. Koppel de platte bedrukte kabel los van de bijbehorende connector op de linker Type-C-dochterkaart.
3. Koppel de dochterkaartkabel los van de bijbehorende connector op de linker Type-C-dochterkaart.
4. Verwijder de vier schroeven (M2x3.5) waarmee de linker Type-C-dochterkaart aan het systeemchassis is bevestigd.
5. Til de linker Type-C-dochterkaart uit het systeemchassis.
De linker Type-C-dochterkaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

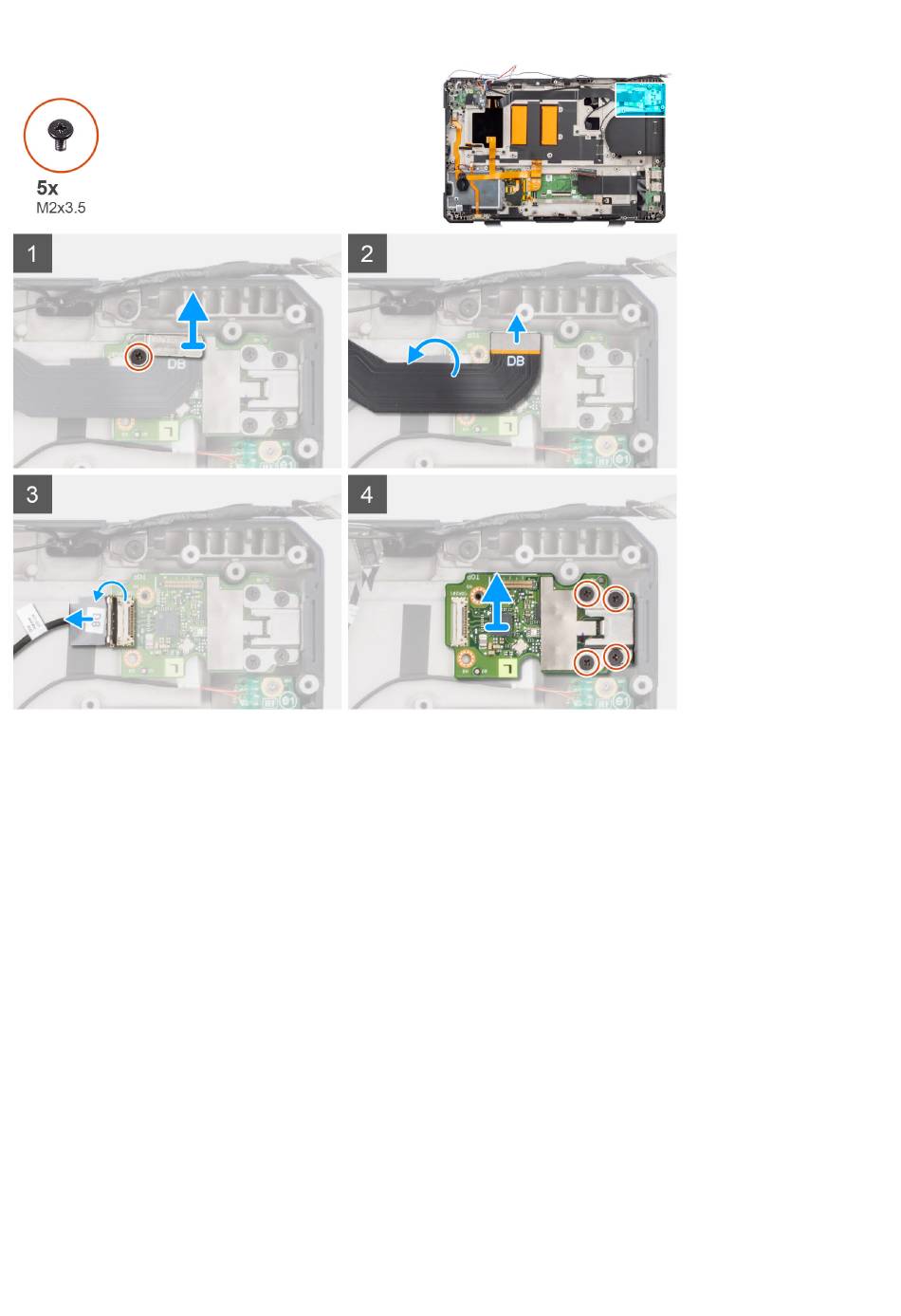

De volgende afbeelding geeft de locatie van de linker Type-C-dochterkaart aan en biedt een visuele weergave van de installatieprocedure.
Onderdelen verwijderen en plaatsen
81
