Over deze taak

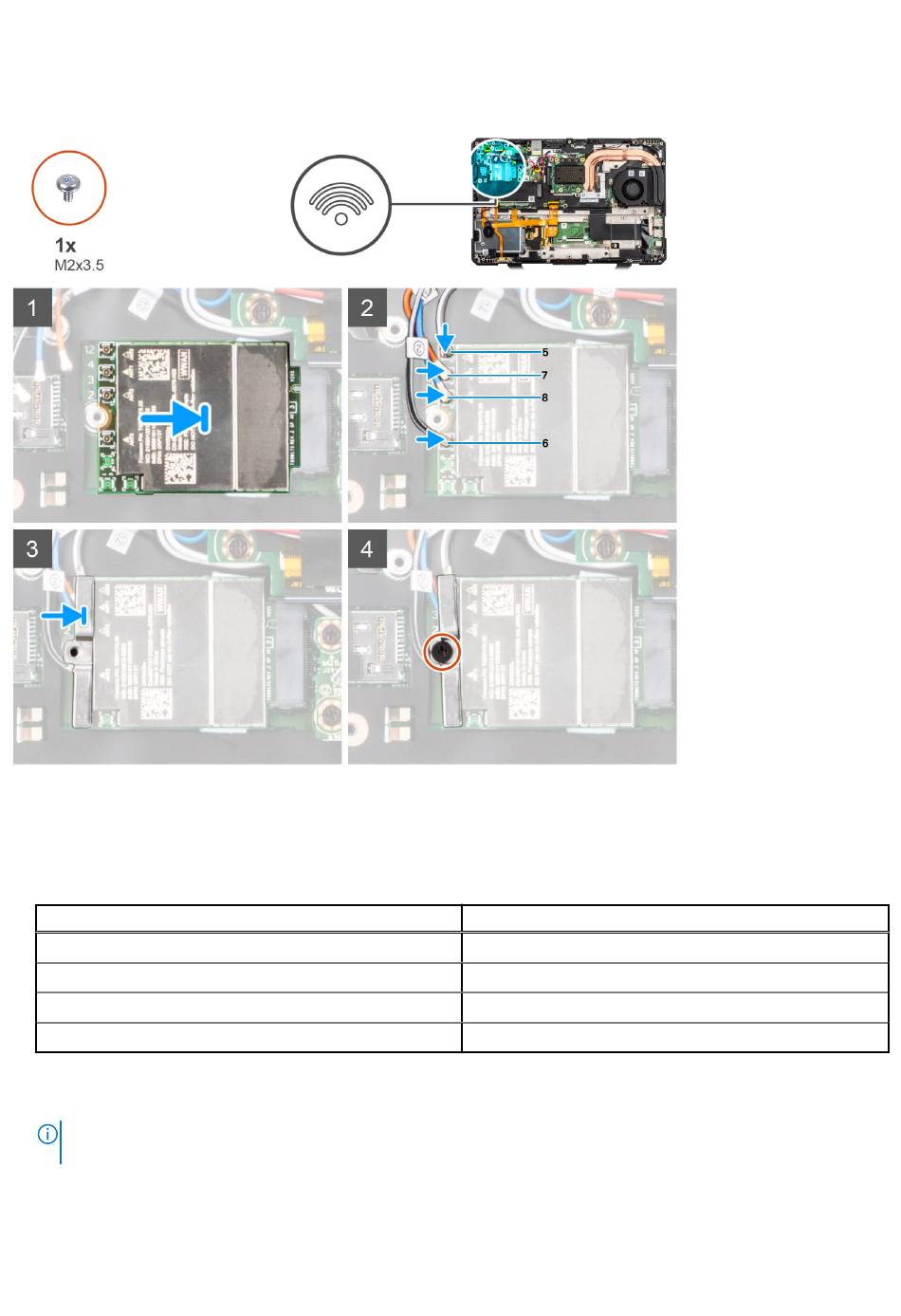

De volgende afbeelding geeft de locatie van de WWAN-kaart aan en biedt een visuele weergave van de installatieprocedure.
Stappen
1. Schuif de WWAN-kaart onder een hoek in het WWAN-kaartslot.
2. Sluit de antennekabels aan op de WWAN-kaart.
Tabel 7. Connectoren op de WWAN-kaart
Antenne
Hoofd (witte driehoek) - ANT1
Hoofd (witte driehoek) - ANT3
Hulp (zwarte driehoek) - ANT0
Hulp (zwarte driehoek) - ANT2
3. Plaats de WWAN-kaarthouder op de WWAN-kaart.
4. Plaats de schroef (M2x3.5) terug waarmee de WWAN-kaarthouder aan de systeemkaart wordt bevestigd.
OPMERKING:
Zie het knowledge base-artikel
(International Mobile Station Equipment Identity) van uw computer te vinden.
Kabelkleur
Oranje (kabel nummer 7)
Wit-zwart (kabel nummer 6)
Wit-grijs (kabel nummer 5)
Blauw (kabel nummer 8)
000143678
op de
website van Dell Support
voor instructies om de IMEI
Onderdelen verwijderen en plaatsen
