Stappen
1. Koppel de luidsprekerkabel los en trek de tape van de linker I/O-kaart.
2. Verwijder de twee schroeven (M2x3.5) waarmee de linker I/O-kaart aan het systeemchassis wordt bevestigd.
3. Draai de linker I/O-kaart om en koppel de flexibele bedrukte kabel los om de linker I/O-kaart te verwijderen.
De linker I/O-kaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

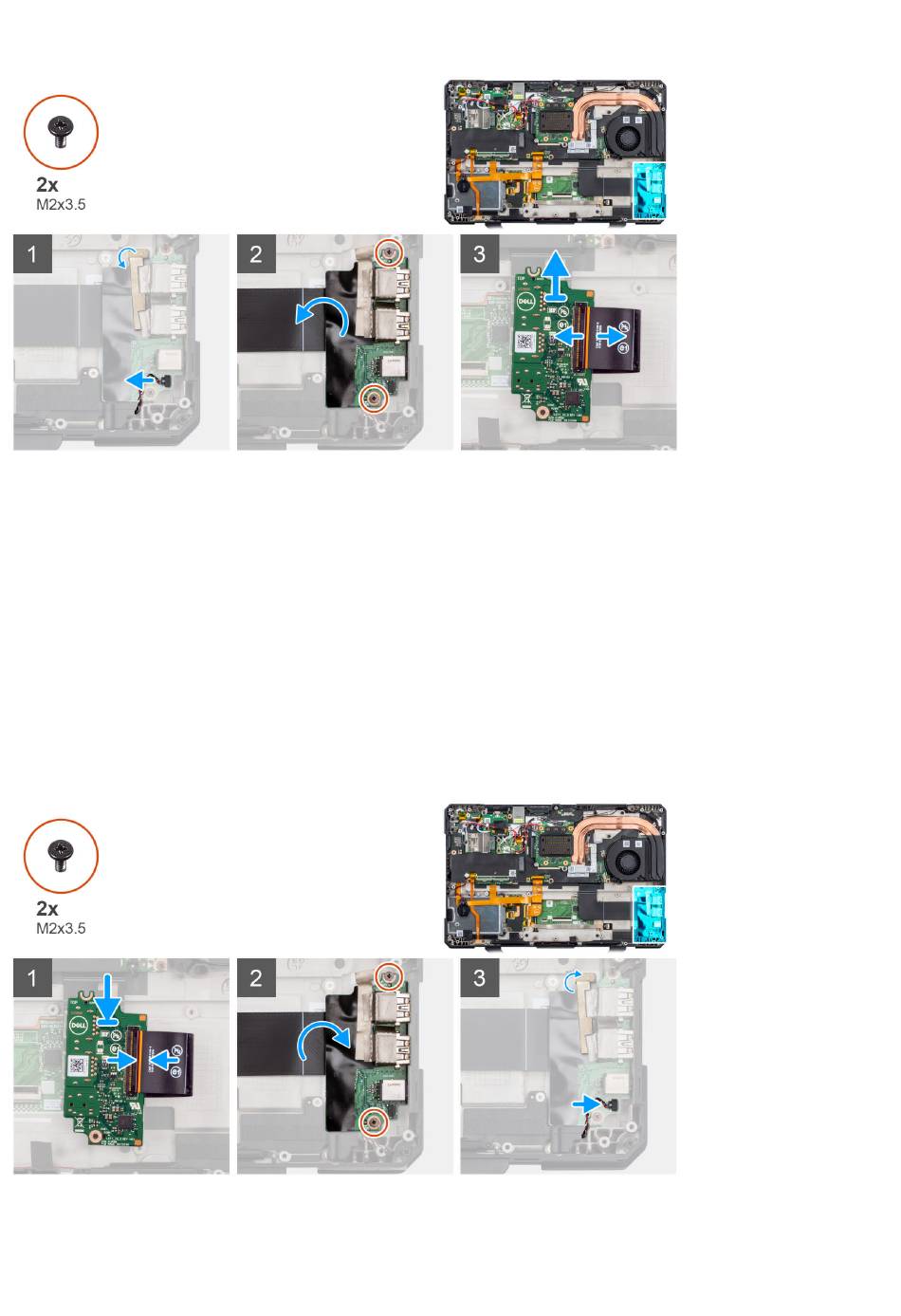

De volgende afbeelding geeft de locatie van de linker I/O-kaart aan en biedt een visuele weergave van de installatieprocedure.
