Stappen

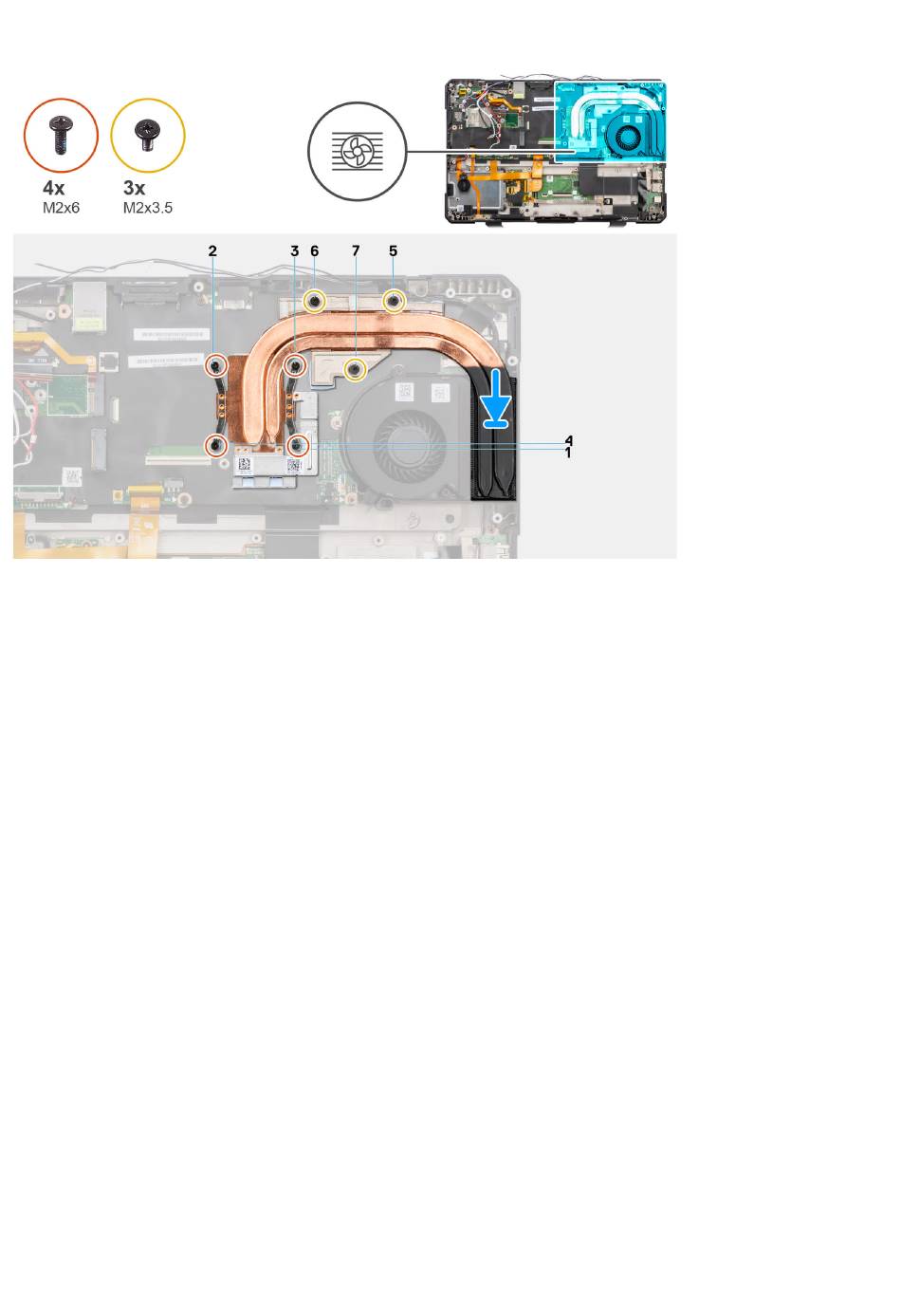

1. Lijn de schroeven van de koelplaat uit met de systeemkaart en plaats de koelplaat op het systeemchassis.
2. Plaats de vier schroeven (M2x6) en drie schroeven (M2x3.5) (op volgorde, 1->2->3->4->5->6->7) terug waarmee de koelplaat aan
de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de
dock
I/O-kaart.
2. Plaats de WLAN.
3. Installeer de
Wi-Fi
I/O-kaart.
4. Installeer de onderplaat.
5. Installeer de
primaire M.2 2280 SSD
6. Installeer de batterij.
7. Volg de procedure in
Nadat u in de computer hebt
Achterste I/O-kaart
De achterste I/O-kaart verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de
batterij.
3. Verwijder de
primaire M.2 2280 SSD
4. Verwijder de onderplaat.
Over deze taak
De volgende afbeeldingen geven de locatie van de achterste I/O-kaart aan en bieden een visuele weergave van de
verwijderingsprocedure.
64
Onderdelen verwijderen en plaatsen
of de
primaire M.2 2230
SSD.
gewerkt.
werken.
of de
primaire M.2 2230
SSD.
