Stappen

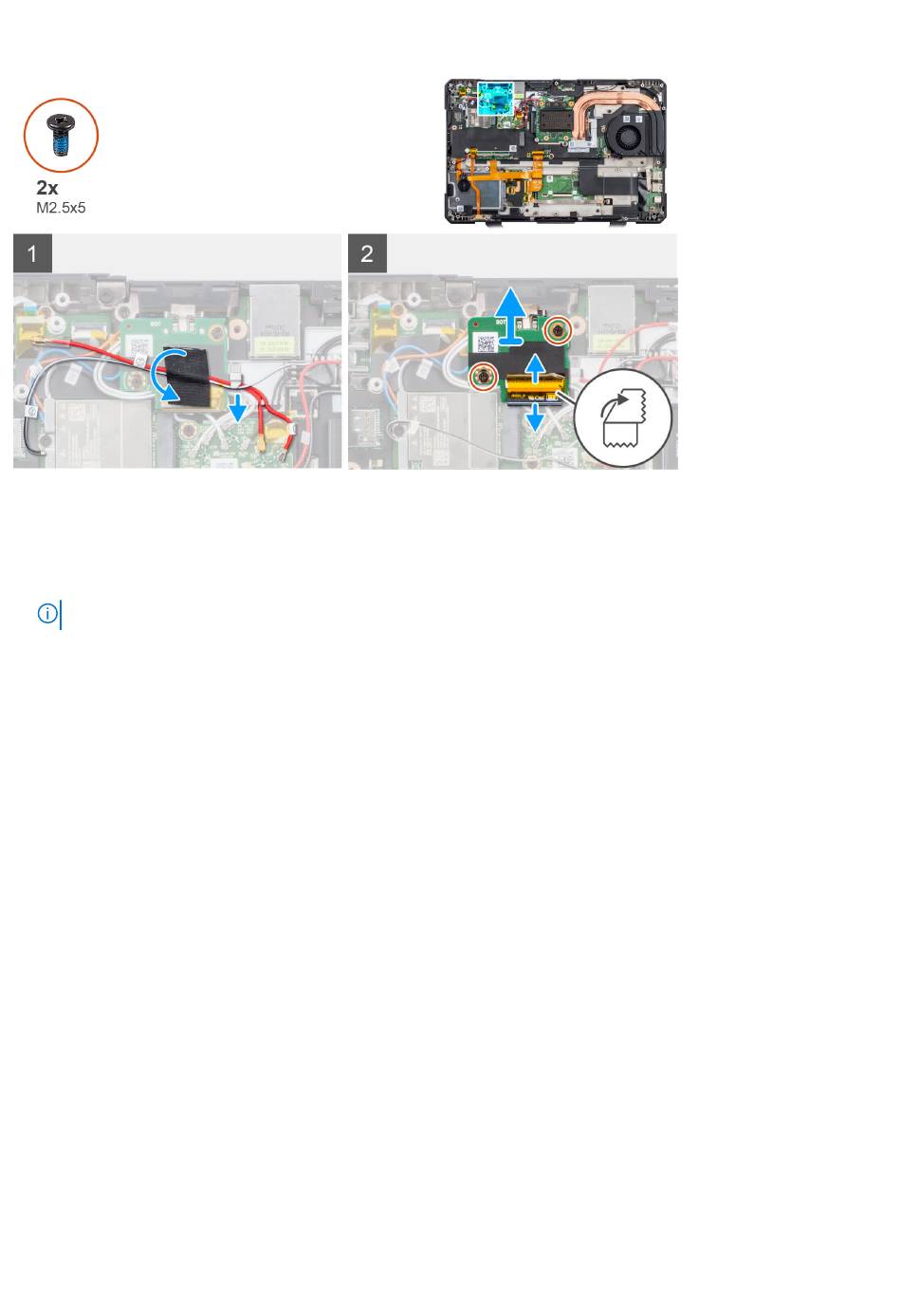

1. Trek het plakband los en maak de kabels los van de geleiders op het systeemchassis.
2. Koppel de platte bedrukte kabel van de achterste I/O-kaart los en verwijder de twee schroeven (M2.5x5) waarmee de achterste
I/O-kaart aan de systeemkaart is bevestigd.
OPMERKING:
Koppel de GPS-kabel los en kantel de achterste I/O-kaart in een hoek om deze te verwijderen.
De achterste I/O-kaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de achterste I/O-kaart aan en biedt een visuele weergave van de installatieprocedure.
