Stappen

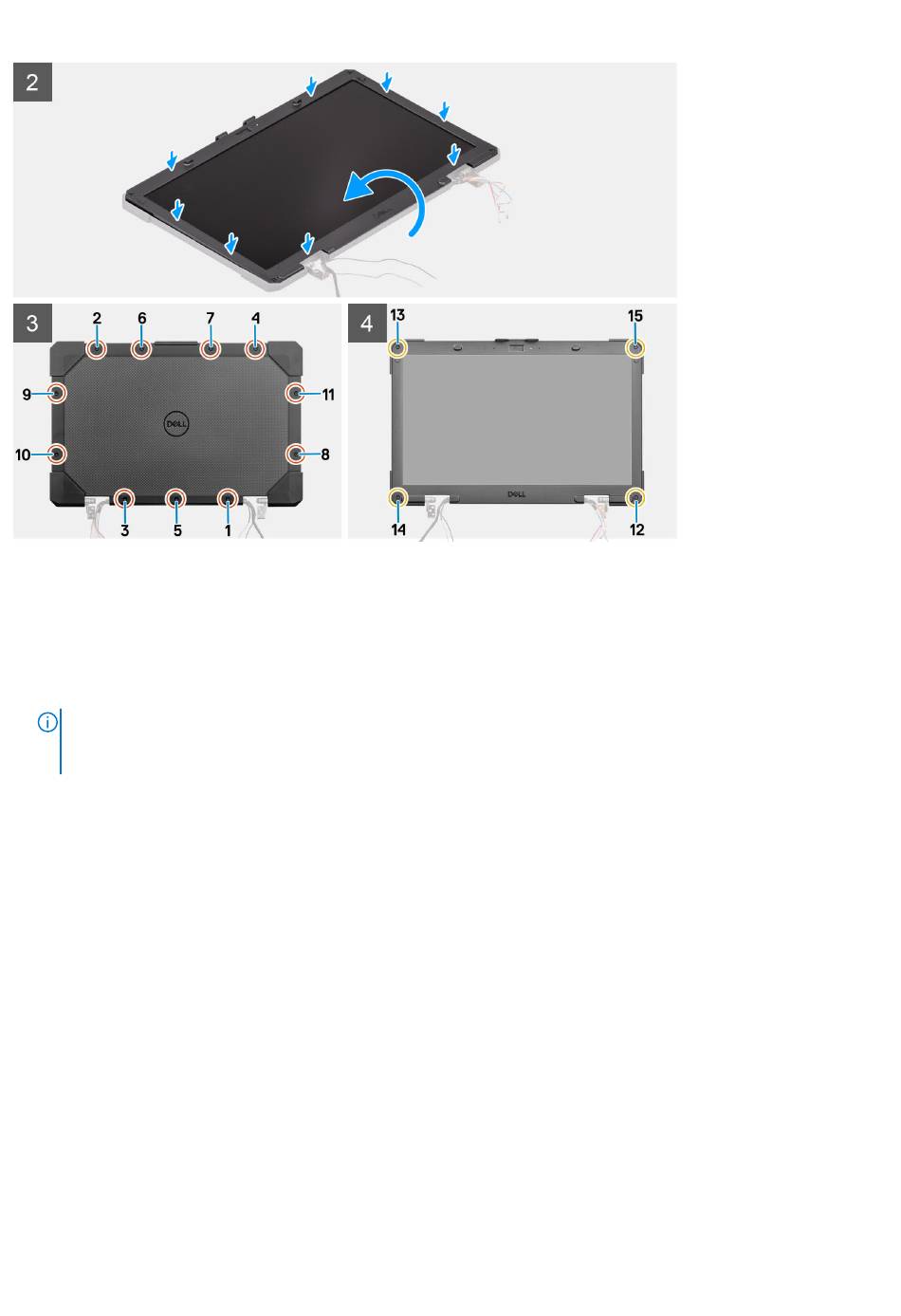

1. Sluit de touchkabel aan op de connector op de touchscreenkaart.
2. Sluit de eDP-kabel aan op de connector op de LCD-module en draai het bezel van het beeldscherm om op de beeldschermeenheid.
3. Lijn de beeldschermbezel uit met de beeldschermeenheid. Druk de beeldschermbezel voorzichtig op zijn plaats.
4. Plaats de elf blauwe schroeven (M2.5x6, T8) om het beeldschermbezel aan de beeldschermeenheid te bevestigen terug in de juiste
volgorde.
OPMERKING:
Zorg ervoor dat de beeldschermeenheid op een vlak oppervlak wordt geplaatst bij het terugplaatsen van de
schroeven om lichtlekkage van het LCD-scherm te voorkomen. Dit moet worden gedaan bij het deels draaien van de schroef van
de eenheid: 3 kgf-cm.
5. Plaats de vier gele epoxyschroeven (M2.5x6, T8) terug om de beeldschermbezel van het beeldscherm aan de beeldschermeenheid te
bevestigen.
Vervolgstappen
1. Installeer de beeldschermeenheid.
2. Installeer de systeemkaart.
3. Installeer de
koelplaat (UMA)
4. Plaats de ventilator.
5. Installeer de
achterste
I/O-kaart.
6. Installeer de
dock
I/O-kaart.
7. Installeer de WWAN-kaart.
8. Installeer de WLAN-kaart.
9. Installeer de
Wi-Fi
I/O-kaart.
10. Installeer de onderplaat.
11. Installeer het toetsenbord.
12. Installeer de
primaire M.2 2280 SSD
13. Installeer de batterij.
14. Volg de procedure in
Nadat u in de computer hebt
96
Onderdelen verwijderen en plaatsen
of de
koelplaat
(afzonderlijk).
of
de primaire M.2 2230 SSD.
gewerkt.
