Stappen

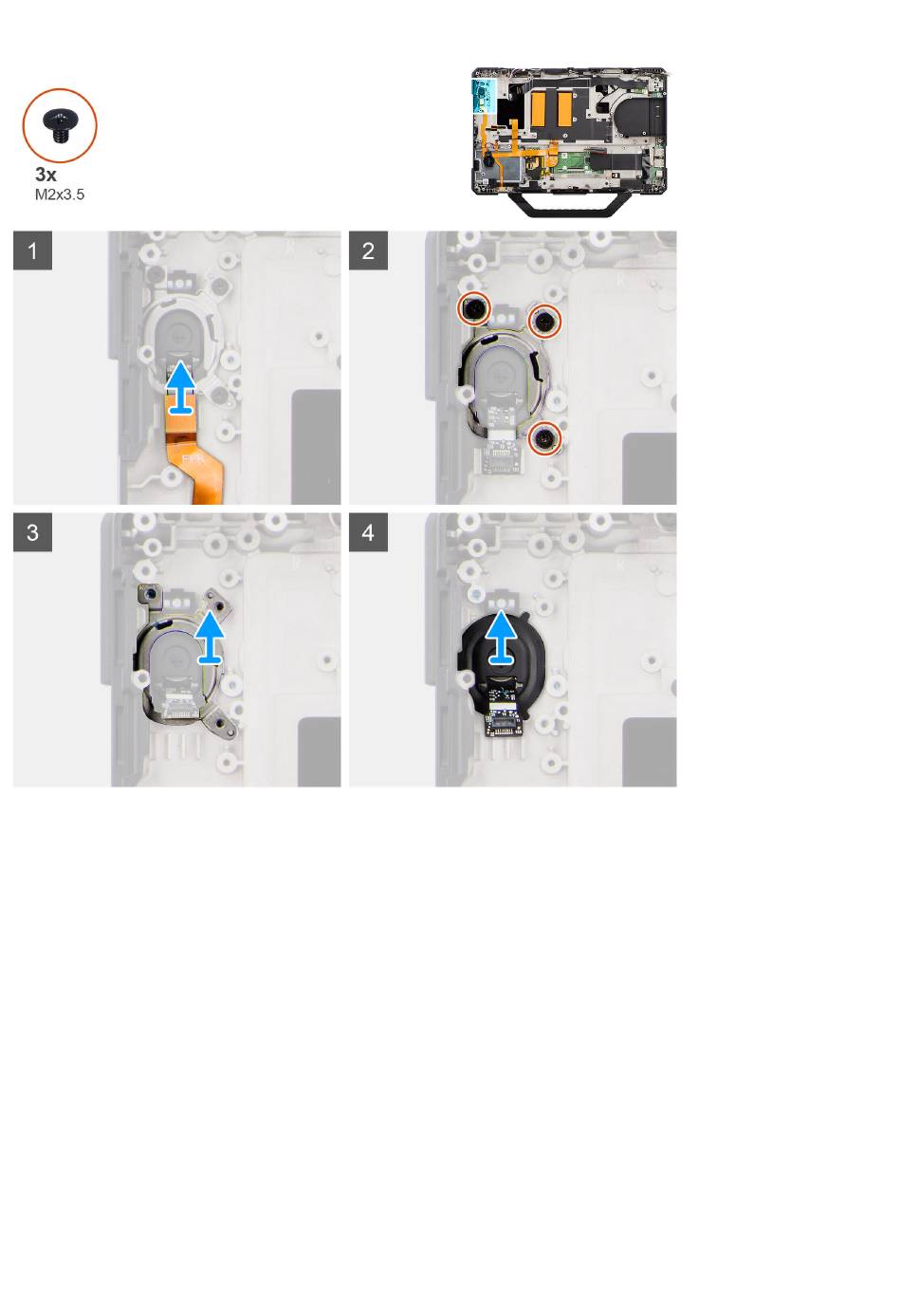

1. Koppel de kabel van de vingerafdruklezer los van de bijbehorende connector op de aan-/uitknopkaart.
2. Verwijder de drie schroeven (M2x3.5) waarmee de beugel van de aan/uit-knop met vingerafdruklezer aan het systeemchassis is
bevestigd.
3. Til de beugel van de aan/uit-knop met vingerafdruklezer weg van de aan/uit-knopkaart met vingerafdruklezer.
4. Til de aan/uit-knopkaart met vingerafdruklezer weg van het systeemchassis.
De aan/uit-knopkaart met vingerafdruklezer installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de aan/uit-knopkaart met vingerafdruklezer aan en biedt een visuele weergave van de
installatieprocedure.
