Stappen

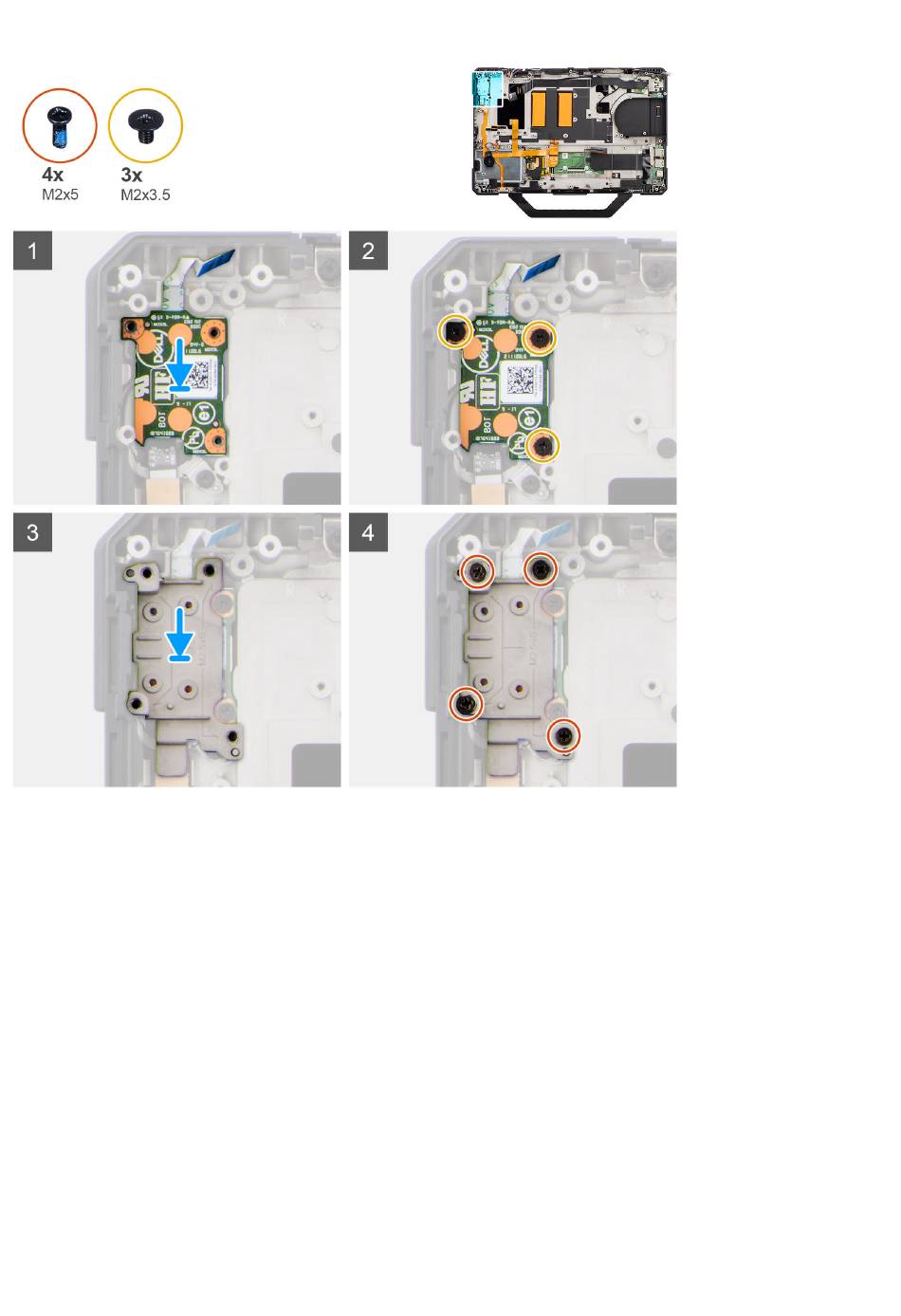

1. Plaats de aan/uit-knopkaart op het systeemchassis.
Bevestig de platte bedrukte kabel van de aan/uit-knop met kapton-tape aan de connector.
2. Plaats de drie schroeven (M2x3.5) terug waarmee de aan/uit-knopkaart aan het systeemchassis wordt bevestigd.
3. Plaats de beugel van de aan/uit-knopkaart op het systeemchassis.
4. Plaats de vier schroeven (M2.5x5) terug waarmee de beugel van de aan/uit-knopkaart aan het systeemchassis wordt bevestigd.
Vervolgstappen
1. Installeer de
rechter
Type-C-dochterkaart.
2. Installeer de systeemkaart.
3. Installeer de
achterste
I/O-kaart.
4. Installeer de
dock
I/O-kaart.
5. Installeer de WWAN-kaart.
6. Installeer de WLAN-kaart.
7. Installeer de
Wi-Fi
I/O-kaart.
8. Installeer de
koelplaat (UMA)
9. Plaats de ventilator.
10. Installeer de onderplaat.
11. Installeer het toetsenbord.
of de
koelplaat
(afzonderlijk).
