Camera
De camera verwijderen
Vereisten
1. Volg de procedure in
Voordat u aan de onderdelen in de computer gaat
2. Verwijder de
batterij.
3. Verwijder de
primaire M.2 2280 SSD
4. Verwijder het toetsenbord.
5. Verwijder de onderplaat.
6. Verwijder de ventilator.
7. Verwijder de
koelplaat (UMA)
8. Verwijder de
Wi-Fi
I/O-kaart.
9. Verwijder de WLAN-kaart.
10. Verwijder de WWAN-kaart.
11. Verwijder de
dock
I/O-kaart.
12. Verwijder de
achterste
13. Verwijder de
systeemkaart.
14. Verwijder de beeldschermeenheid.
15. Verwijder de
beeldschermbezel.
Over deze taak

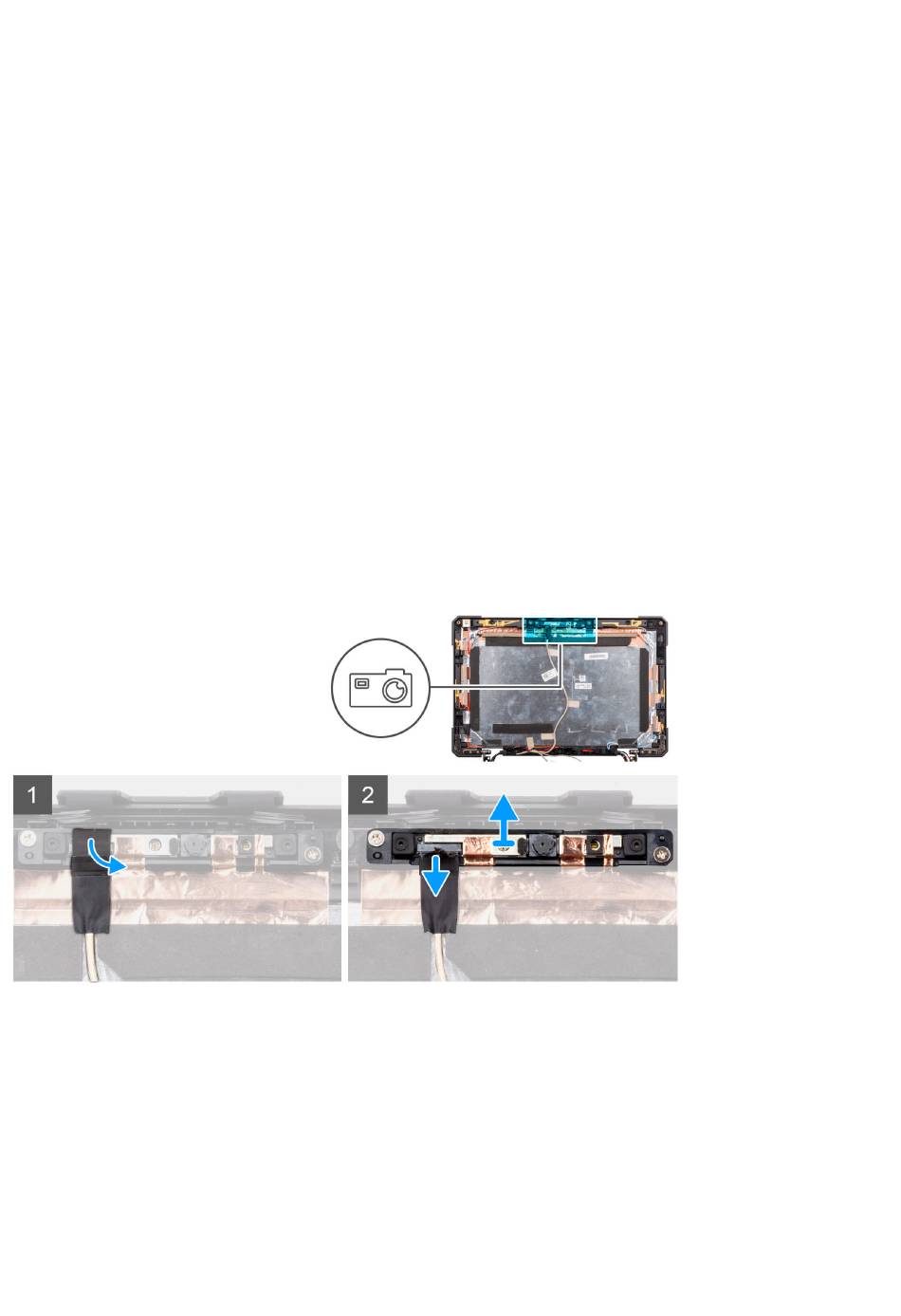

De volgende afbeeldingen geven de locatie van de camera aan en bieden een visuele weergave van de verwijderingsprocedure.
Stappen
1. Verwijder de tape en koppel de eDP-kabel los van de cameramodule.
2. Til de cameramodule uit het beeldscherm en verwijder de module.
De camera installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
of de
primaire M.2 2230
of de
koelplaat
(afzonderlijk).
I/O-kaart.
werken.
SSD.
