De Rechter Type-C-Dochterkaart Plaatsen - Dell Latitude 5430 Rugged Servicehandleiding
Inhoudsopgave
Stappen
1. Verwijder de enkele schroef (M2x3.5) waarmee de houder van de platte bedrukte kabel aan de rechter Type C-dochterkaart wordt
bevestigd.
2. Koppel de platte bedrukte kabel los van de connector op de rechter Type-C-dochterkaart.
3. Koppel de platte bedrukte kabel los van de connector op de rechter Type-C-dochterkaart.
4. Verwijder de vier schroeven (M2x3.5) waarmee de rechter Type-C-dochterkaart aan het systeemchassis is bevestigd.
5. Til de rechter Type-C-dochterkaart uit het systeemchassis.
De rechter Type-C-dochterkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

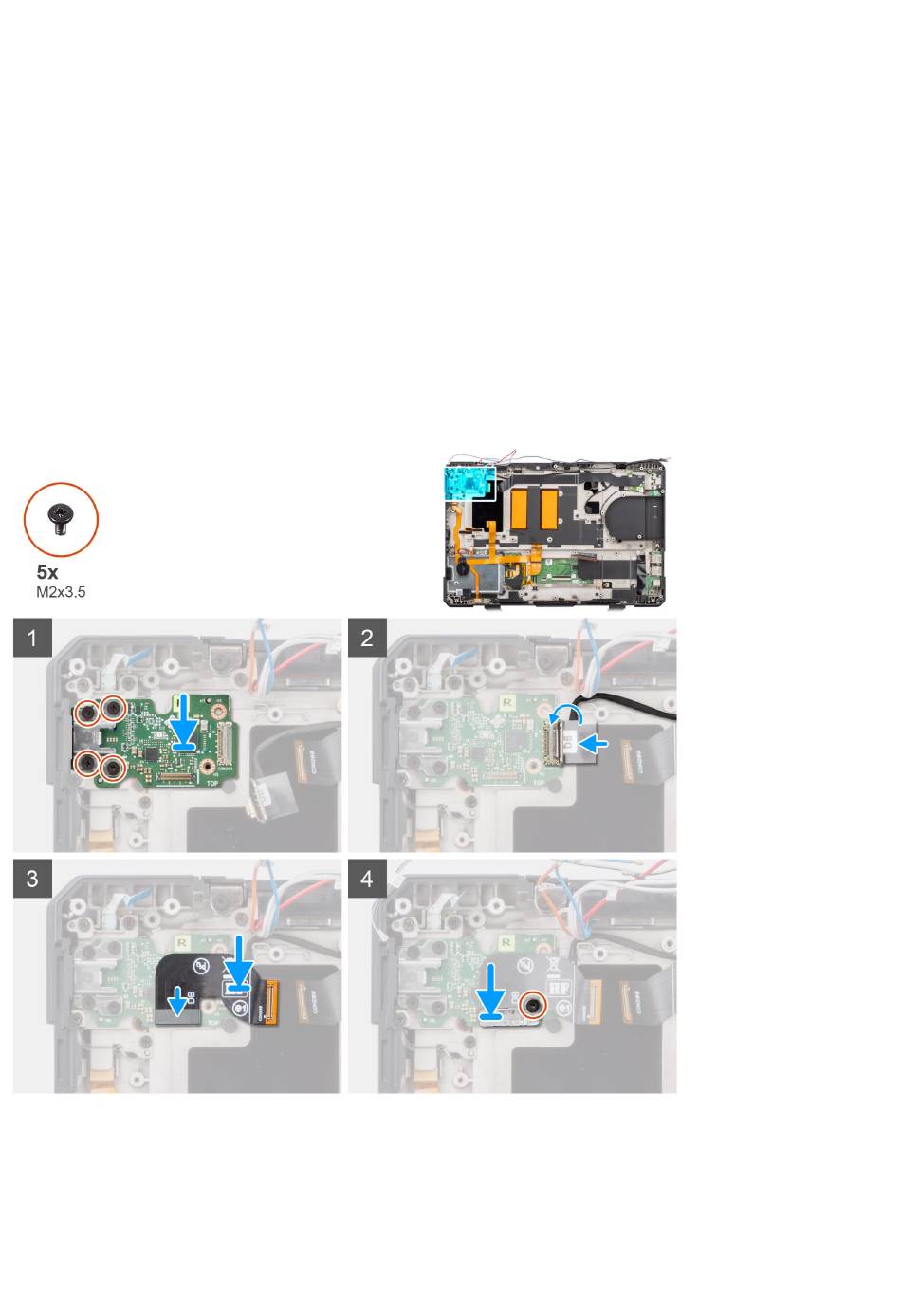

De volgende afbeelding geeft de locatie van de rechter Type-C-dochterkaart aan en biedt een visuele weergave van de
installatieprocedure.
Stappen
1. Plaats de rechter Type-C-dochterkaart op het systeemchassis.
2. Verwijder de vier schroeven (M2x3.5) waarmee de rechter Type-C-dochterkaart aan het systeemchassis is bevestigd.
3. Sluit de platte bedrukte kabel aan op de connector op de rechter Type-C-dochterkaart.
4. Sluit de platte bedrukte kabel aan op de connector op de rechter Type-C-dochterkaart.
Onderdelen verwijderen en plaatsen
