5. Til de secundaire dochterkaart uit het systeemchassis.
De secundaire dochterkaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

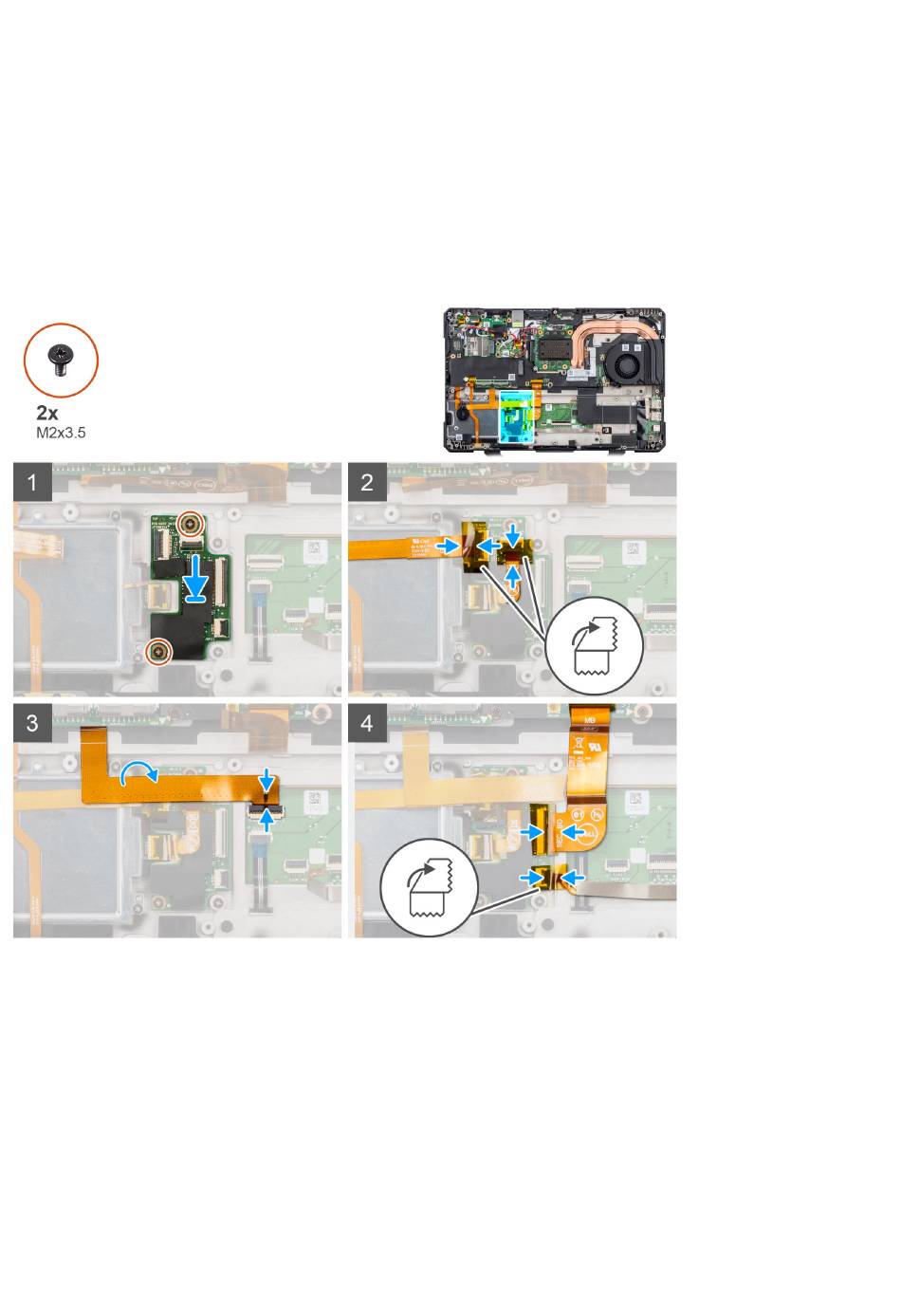

De volgende afbeelding geeft de locatie van de secundaire dochterkaart aan en biedt een visuele weergave van de installatieprocedure.
Stappen
1. Lijn de schroefgaten uit en plaats de twee schroeven (M2x3.5) terug waarmee de secundaire dochterkaart aan het systeemchassis is
bevestigd.
2. Sluit de platte bedrukte kabel van de contactloze smartcard en de vingerafdrukkabel aan op de connector op de secundaire
dochterkaart.
Bevestig de platte bedrukte kabel van de contactloze smartcard en de vingerafdrukkabel met kapton-tapes aan de connector.
3. Sluit de platte bedrukte touchpadkabel aan op de connector op de touchpad.
4. Sluit de platte bedrukte kabel van de secundaire dochterkaart en smartcardkabel aan op de connector op de secundaire dochterkaart.
Bevestig de platte bedrukte kabel van de secundaire dochterkaart en smartcardkabel met kapton-tapes aan de connector.
Vervolgstappen
1. Installeer de onderplaat.
60
Onderdelen verwijderen en plaatsen
