Stappen

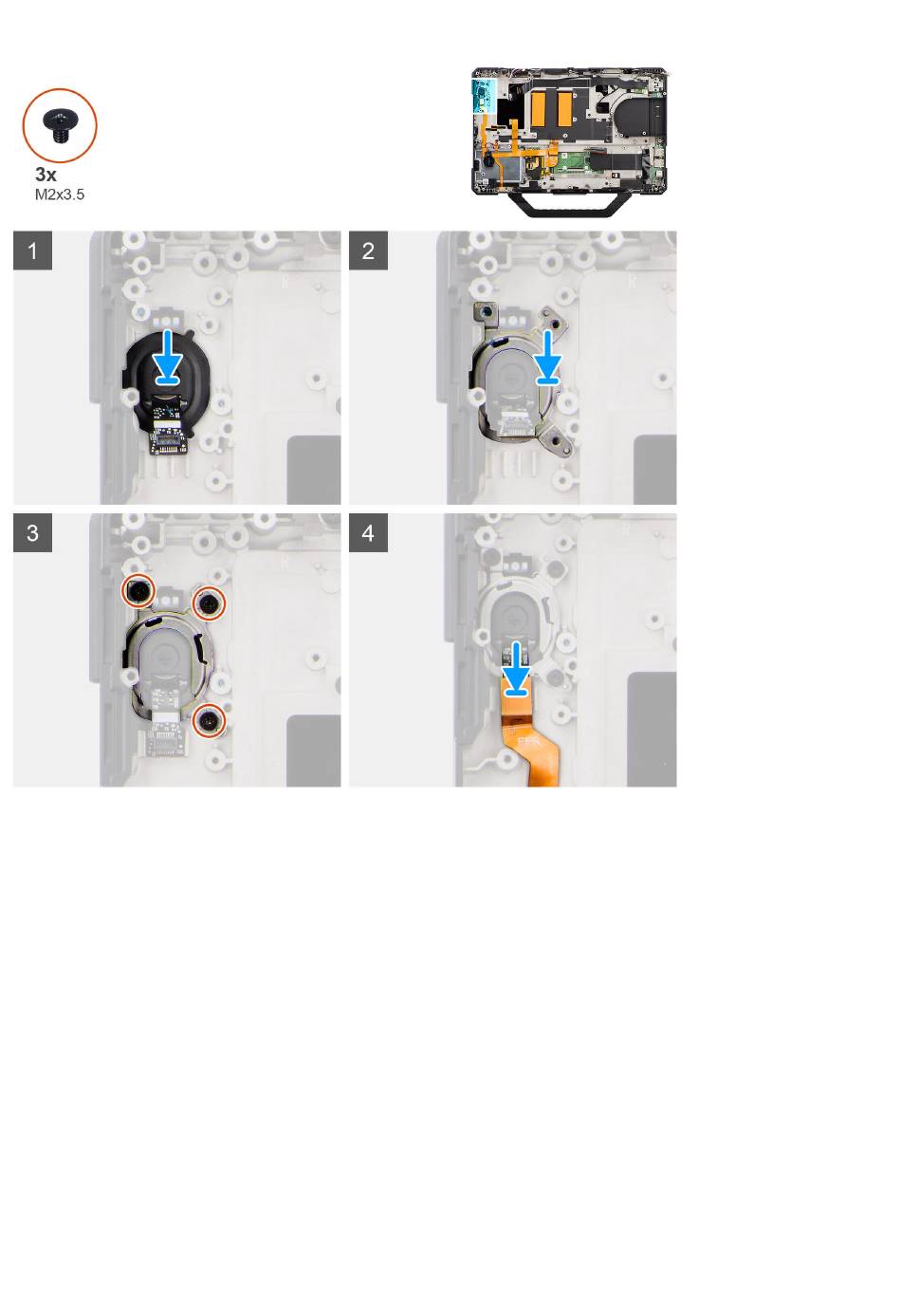

1. Plaats de aan/uit-knopkaart met vingerafdruklezer op het systeemchassis.
2. Plaats de beugel van de aan/uit-knop met vingerafdruklezer op de vingerafdruklezerkaart.
3. Plaats de drie schroeven (M2x3.5) terug waarmee de beugel van de aan/uit-knop met vingerafdruklezer aan het systeemchassis is
bevestigd.
4. Sluit de kabel van de vingerafdruklezer aan op de bijbehorende connector van de aan-/uitknopkaart.
Vervolgstappen
1. Installeer de
rechter
Type-C-dochterkaart.
2. Installeer de systeemkaart.
3. Installeer de
achterste
I/O-kaart.
4. Installeer de
dock
I/O-kaart.
5. Installeer de WWAN-kaart.
6. Installeer de WLAN-kaart.
7. Installeer de
Wi-Fi
I/O-kaart.
8. Installeer de
koelplaat (UMA)
9. Plaats de ventilator.
10. Installeer de onderplaat.
11. Installeer het toetsenbord.
88
Onderdelen verwijderen en plaatsen
of de
koelplaat
(afzonderlijk).
