Stappen

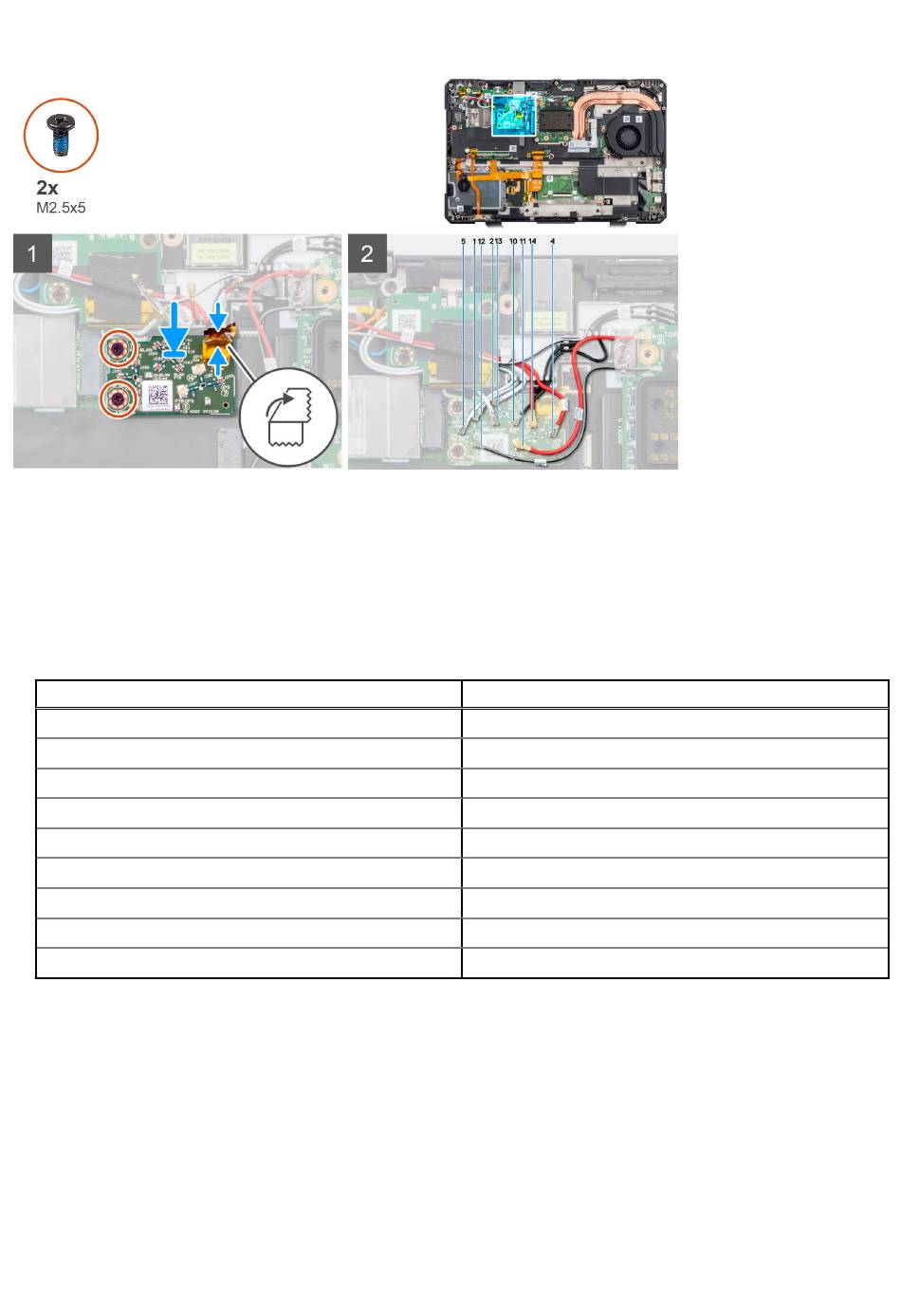

1. Plaats de Wi-Fi I/O-kaart en lijn deze uit met de schroefgaten op de systeemkaart.
2. Sluit de flexibele bedrukte kabel aan op de Wi-Fi I/O-kaart.
Bevestig de flexibele bedrukte kabel met kapton-tape aan de connector.
3. Plaats de twee schroeven (M2.5x5) terug waarmee de I/O-kaart aan de systeemkaart wordt bevestigd.
4. Sluit de WLAN-, WWAN- en GPS-antennes aan op de Wi-Fi I/O-kaart.
Tabel 3. Kabelconnectors op de Latitude 5430 Rugged
Kabelnummer
5
1
12
2
13
10
11
14
4
Vervolgstappen
1. Installeer de onderplaat.
2. Installeer de
primaire M.2 2280 SSD
3. Installeer de batterij.
4. Volg de procedure in
Nadat u in de computer hebt
44
Onderdelen verwijderen en plaatsen
of de
primaire M.2 2230
SSD.
gewerkt.
Antenne
WWAN-antenne op Wi-Fi I/O-kaart
WWAN-antenne op Wi-Fi I/O-kaart
WWAN-antenne op Wi-Fi I/O-kaart
WLAN-antenne op Wi-Fi I/O-kaart
WLAN-antenne op Wi-Fi I/O-kaart
WLAN-antenne op Wi-Fi I/O-kaart
GPS-antenne op Wi-Fi I/O-kaart
GPS-antenne op Wi-Fi I/O-kaart
GPS-antenne op Wi-Fi I/O-kaart
