Over deze taak

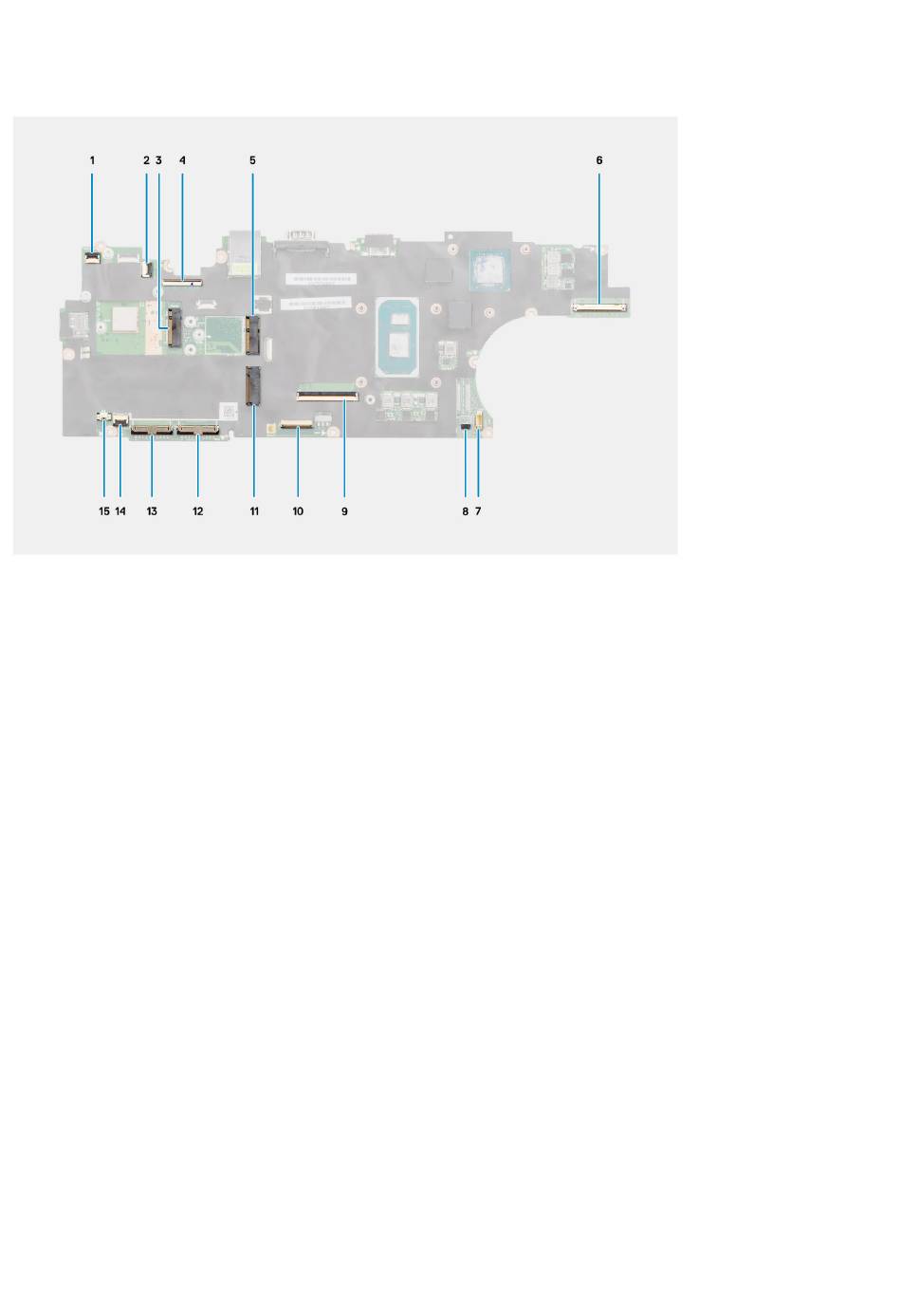

De volgende afbeelding geeft de connectoren op de systeemkaart aan.
1. Kabelconnector van aan/uit-knopkaart
2. Connector voor Wi-Fi I/O-kaart
3. Connector voor WWAN-kaart
4. Connector voor de I/O-dochterkaart aan de achterzijde
5. Connector voor WLAN-kaart
6. Connector voor eDP-kabel
7. Connector van de ventilatorkabel
8. Kabelconnector voor de deksel
9. Platte bedrukte dock I/O-kabelconnector
10. Connector voor USH-kaart
11. M.2 2230/2280 SSD-connector
12. Rechter batterijkabelconnector
13. Linker batterijkabelconnector
14. Kabelconnector van de LED-kaart
15. Connector van knoopcelbatterij
