Stappen
1. Plaats het toetsenbord op het systeemchassis.
2. Sluit de flexibele bedrukte kabels van het toetsenbord en de achtergrondverlichting aan op de connectors op de systeemkaart.
Bevestig de flexibele bedrukte kabel van het toetsenbord en de achtergrondverlichting met kapton-tapes aan de connectors.
3. Plaats de vier schroeven (M2x3.5) terug waarmee de toetsenbordkap aan het systeemchassis wordt bevestigd.

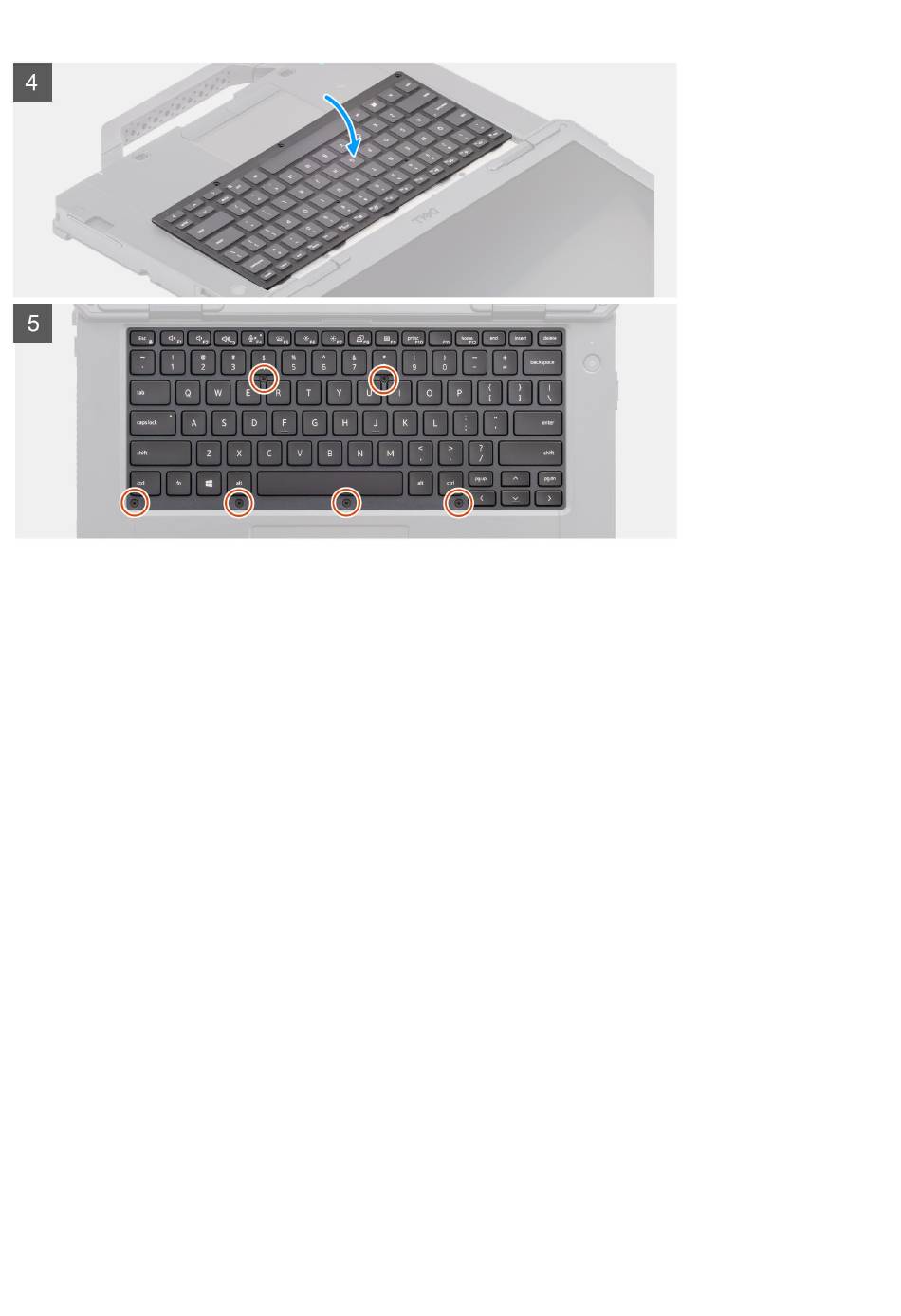

4. Kantel het toetsenbord op het chassis, schuif het naar het beeldscherm en lijn het uit met de schroefgaten.
5. Plaats de zes schroeven (M2.5x4) terug om het toetsenbord te bevestigen.
Vervolgstappen
1. Installeer de batterij.
2. Volg de procedure in
Nadat u in de computer hebt
Onderplaat
De onderplaat verwijderen
Vereisten
1. Volg de procedure in
Voordat u aan de onderdelen in de computer gaat
2. Verwijder de
batterij.
3. Verwijder de
primaire M.2 2280 SSD
Over deze taak
De volgende afbeeldingen geven de locatie van de onderplaat weer en bieden een visuele weergave van de verwijderingsprocedure.
36
Onderdelen verwijderen en plaatsen
gewerkt.
of de
primaire M.2 2230
SSD.
werken.
