Stappen
1. Plaats de onderplaat op het systeem.
2. Sluit de linker- en rechterkabels van de batterij aan op de respectievelijke connectoren op de systeemkaart.
3. Plaats de twee schroeven (M2x4) terug waarmee de batterijkabelklep is bevestigd aan het systeemchassis.

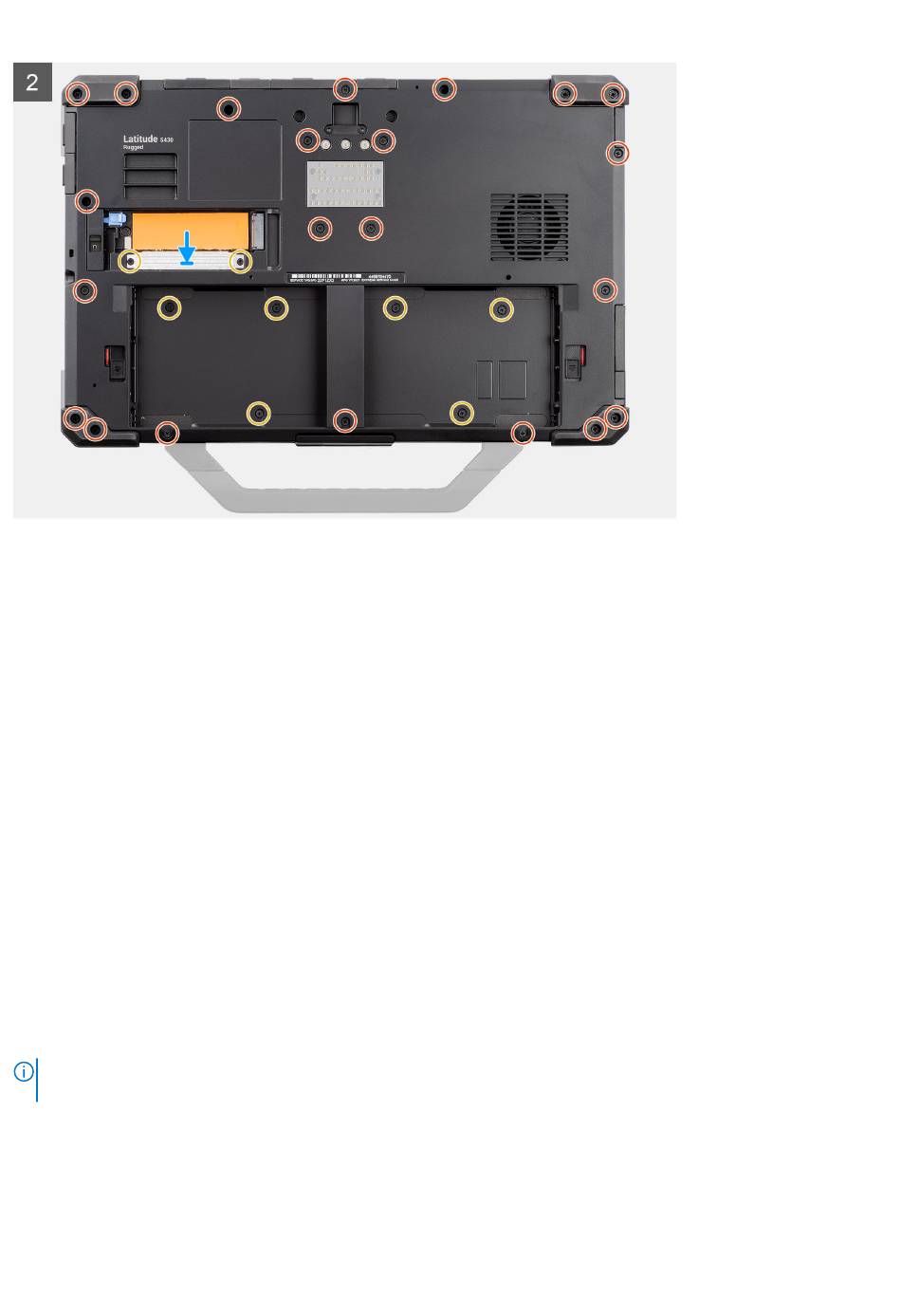

4. Plaats de 22 schroeven (M2.5x7) en zes schroeven (M2x4) waarmee de onderplaat aan het systeemchassis wordt bevestigd in de
juiste volgorde terug.
Vervolgstappen
1. Installeer de
primaire M.2 2280 SSD
2. Installeer de batterij.
3. Volg de procedure in
Nadat u in de computer hebt
Knoopbatterij
De knoopcelbatterij verwijderen
Vereisten
1. Volg de procedure in
Voordat u aan de onderdelen in de computer gaat
2. Verwijder de
batterij.
3. Verwijder de
primaire M.2 2280 SSD
4. Verwijder de onderplaat.
OPMERKING:
Wanneer u de knoopcelbatterij verwijdert, worden de standaardinstellingen van het BIOS-setupprogramma hersteld.
Het is aan te raden de instellingen van het BIOS-setupprogramma te noteren voordat u de knoopcelbatterij verwijdert.
Over deze taak
De volgende afbeeldingen geven de locatie van de knoopcelbatterij aan en bieden een visuele weergave van de verwijderingsprocedure.
of
de primaire M.2 2230 SSD.
gewerkt.
of de
primaire M.2 2230
SSD.
werken.
Onderdelen verwijderen en plaatsen
