3. Verwijder de
primaire M.2 2280 SSD
4. Verwijder de onderplaat.
5. Verwijder de
Wi-Fi
I/O-kaart.
6. Verwijder de WLAN.
7. Verwijder de
dock
I/O-kaart.
Over deze taak

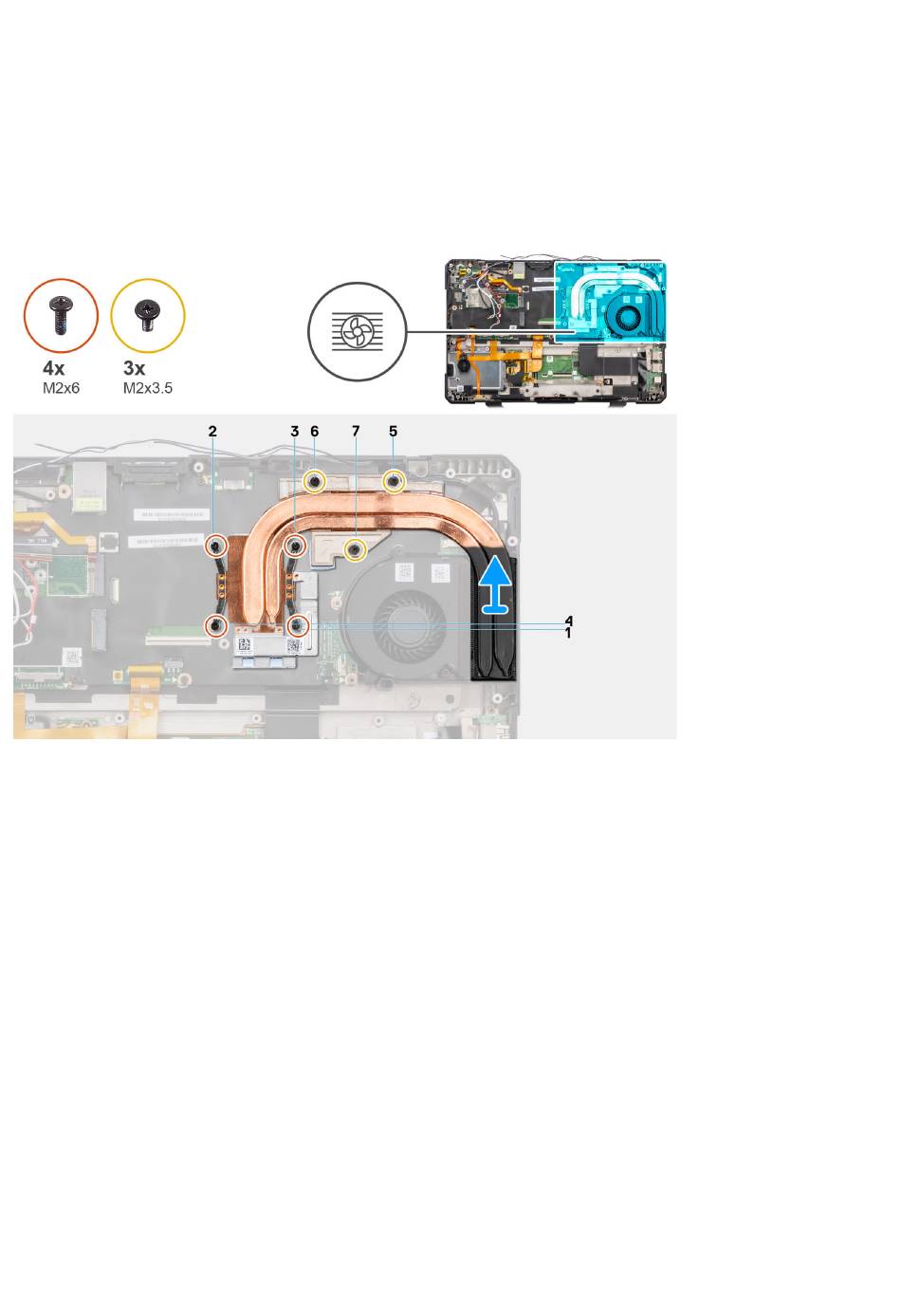

De volgende afbeeldingen geven de locatie van de koelplaat aan en bieden een visuele weergave van de verwijderingsprocedure.
Stappen
1. Verwijder de drie schroeven (M2x3.5) en vier schroeven (M2x6) (in omgekeerde volgorde, 7->6->5->4->3->2->1) waarmee de
koelplaat aan de systeemkaart is bevestigd.
2. Til de koelplaat weg van het systeemchassis.
De koelplaat installeren - voor computers met een afzonderlijke
grafische kaart
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de koelplaat aan en biedt een visuele weergave van de installatieprocedure.
of de
primaire M.2 2230
SSD.
