● Exigences de sécurité électrique
1. Les conditions ambiantes (température ambiante, lumière directe du soleil et eau de pluie) doivent être observées
pendant le câblage électrique, avec des mesures de protection efficaces prises.
2. Le câble en cuivre conforme aux normes locales doit être utilisé comme câble d'alimentation et connecteur. 3. L'unité
intérieure et l'unité extérieure doivent toutes deux être mises à la terre de manière fiable.
4. Le câblage pour l'unité extérieure doit d'abord être fait, puis l'unité intérieure. Le climatiseur ne peut être mis sous
tension qu'après le câblage et la connexion du tuyau.
5. Le circuit de dérivation dédié doit être utilisé et un dispositif de protection contre les fuites d'une capacité suffisante
doit être installé.
● Exigences de qualification de l'installateur
Le certificat de qualification pertinent doit être obtenu conformément aux lois et règlements nationaux.
● Installation de l'unité intérieure
1. Fixation du panneau mural et de la disposition de la tuyauterie
En cas de raccordement du tuyau d'eau gauche/droite pour l'unité intérieure, ou si l'interface de l'évaporateur de l'unité
intérieure et l'embouchure de la tuyauterie de raccordement ne peuvent pas être étendues vers l'extérieur, les tuyaux de
raccordement doivent être connectés au l'interface de la tuyauterie de l'évaporateur de l'unité intérieure dans le
processus de l'embouchure de la corne.
2. Disposition de la tuyauterie
Lors de la disposition des tuyaux de raccordement, du tuyau de vidange et des fils du connecteur, le tuyau de vidange
et le câble de raccordement doivent être placés respectivement en bas et en haut. La ligne d'alimentation ne peut pas
être jumelée avec le fil du connecteur. Les tuyaux d'évacuation (en particulier à l'intérieur de la pièce et de la machine)
doivent être enroulés avec des matériaux d'isolation thermique.
3. La charge d'azote pour maintenir la pression et détecter les fuites
Après que l'évaporateur de l'unité intérieure est connecté au tuyau de raccordement (après le soudage), de l'azote
plus de 4.0MPa doit être chargé dans l'évaporateur et la tuyauterie reliée à l'évaporateur avec une bouteille d'azote
(ajustée par un réducteur). Ensuite, la vanne de la bouteille d'azote doit être fermée, pour la détection de fuite avec de
l'eau savonneuse ou une solution de détection de fuites. La pression doit être maintenue pendant plus de 5 minutes,
puis la pression du système doit être réduite ou non. Dans le cas où la pression est réduite, une fuite peut être identifiée.
Une fois le point de fuite traité, les étapes ci-dessus doivent être répétées.
Une fois l'évaporateur de l'unité intérieure raccordé à la tuyauterie de raccordement, l'azote doit être chargé pour
maintenir la pression et détecter les fuites. Puis, l'évaporateur doit être raccordé à la vanne d'arrêt à deux voies et à la
vanne d'arrêt à trois voies de l'unité extérieure. Une fois le bouchon de cuivre de la tuyauterie de raccordement fixé, de
l'azote de plus de 4,0 MPa doit être chargé au niveau du trou d'accès de la vanne d'arrêt à trois voies avec un tuyau de
chargement. La soupape de la bouteille d'azote doit être fermée, pour la détection de fuite avec de l'eau savonneuse ou
une solution de détection de fuites. La pression doit être maintenue pendant plus de 5 minutes, puis la pression du
système doit être réduite ou non. Dans le cas où la pression est réduite, une fuite peut être identifiée. Une fois le point
de fuite traité, les étapes ci-dessus doivent être répétées.
L'étape suivante (mise sous vide avec une pompe à vide) ne peut être poursuivie qu'après les étapes d'installation
(remplissage de l'azote pour le maintien de la pression et la détection des fuites normales).
● Installation de l'unité extérieure
1. Fixation et connexion
Remarque :

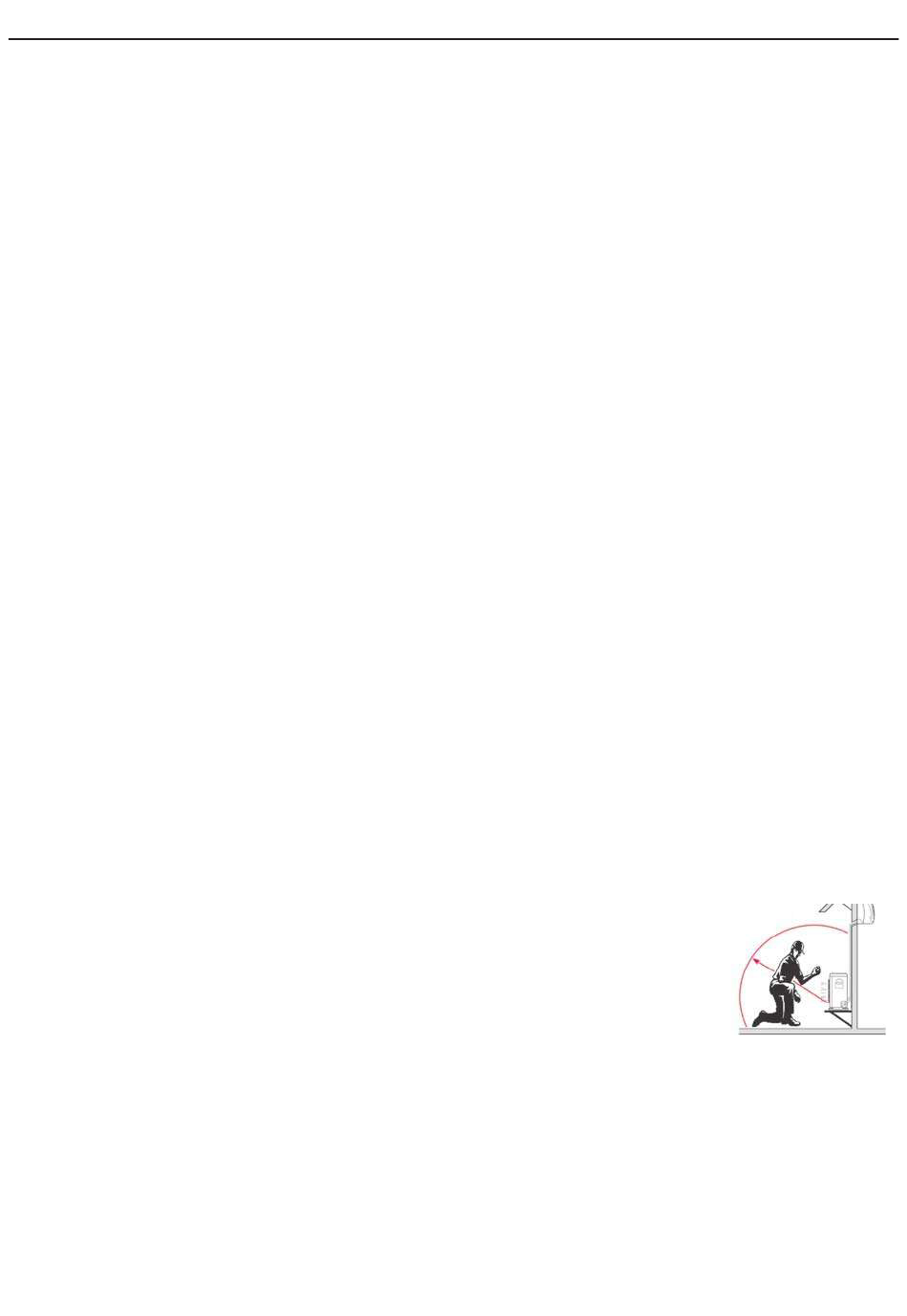

a) ) La ource de feu doit être évitée dans un rayon de 3 mètres autour du lieu d'installation.
b) L'équipement de détection des fuites de fluide frigorigène doit être placé en position basse à
l'extérieur et doit être ouvert.
