Câblage

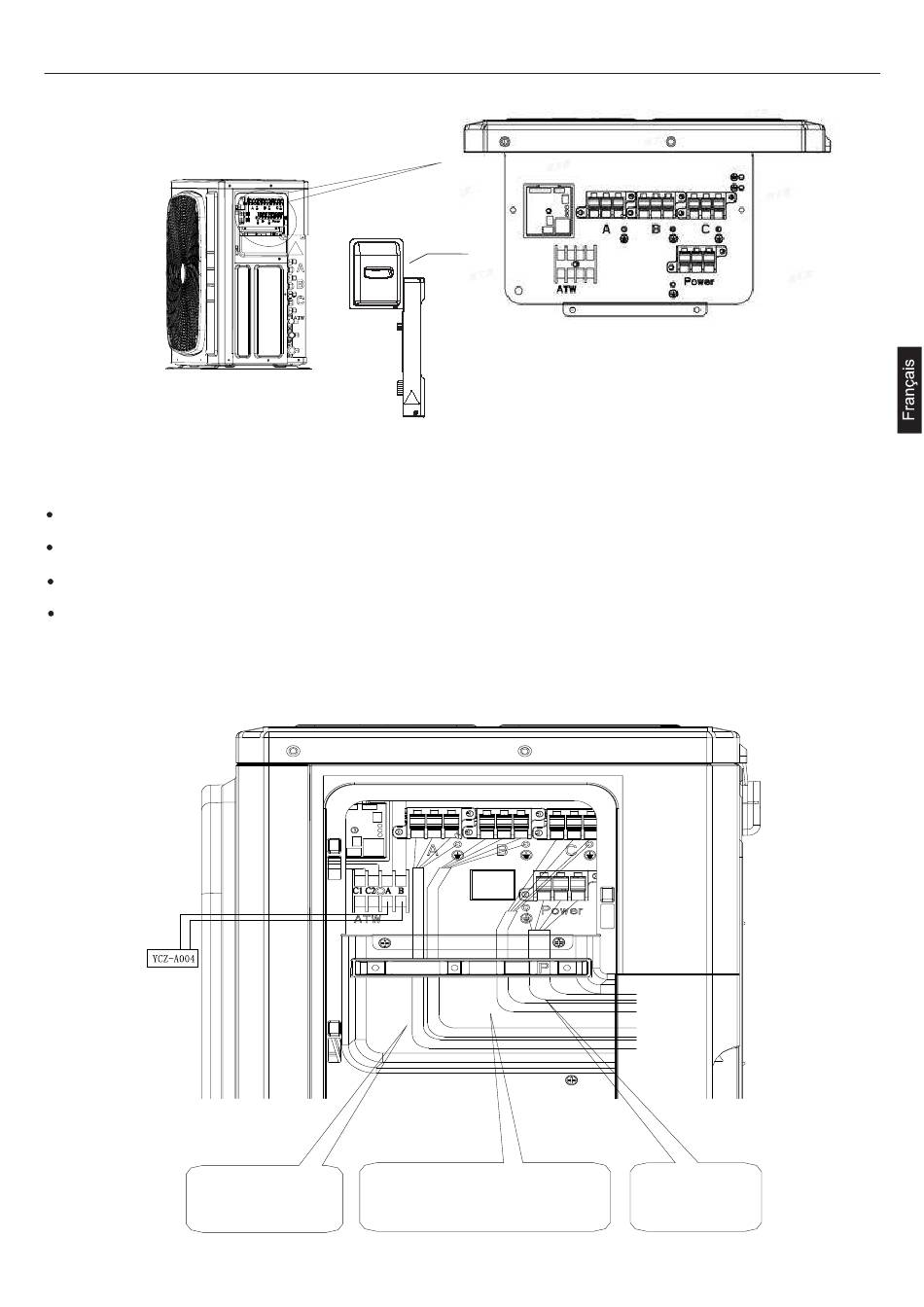

4. Méthode de câblage de l'unité intérieure
Desserrez le couvercle du câble et branchez le cordon d'alimentation et le câble de communication de l'unité intérieure sur la borne
correspondante.
Remarque:
Lors de la connexion du cordon d'alimentation au terminal d'alimentation, veuillez faire attention aux éléments suivants:
Ne connectez pas le cordon d'alimentation avec des dimensions différentes à la même extrémité du câble de
connexion. Un contact incorrect provoquera une génération de chaleur.
Ne connectez pas la ligne d'alimentation avec des dimensions différentes à la même extrémité de câble de mise
à la terre. Le contact incorrect affectera la protection.
Ne connectez pas la ligne d'alimentation à l'extrémité de connexion du câble de communication. Une connexion
incorrecte peut endommager l'unité connectée.
Le câblage doit assurer que la ligne de terre est la dernière à être rompue par la force.
5. Exemple de schéma de câblage.
Pour le schéma de câblage, veuillez se réfèrer à ce qui suit.
Façonnez les câbles de
façon à ce qu'il n'y ait pas
de levage de la trappe de
service ou d'autres pièces
structurelles.
Couvercle
de soupape
Fixez fermement le câblage de dérivation à
l'aide des 4 vis fournies, comme indiqué sur la
figure. Fixez fermement en vous assurant
qu'aucune pression extérieure n'est exercée
sur les bornes.
27
Utilisez les câbles
spécifiés et connectez-
les en toute sécurité.
