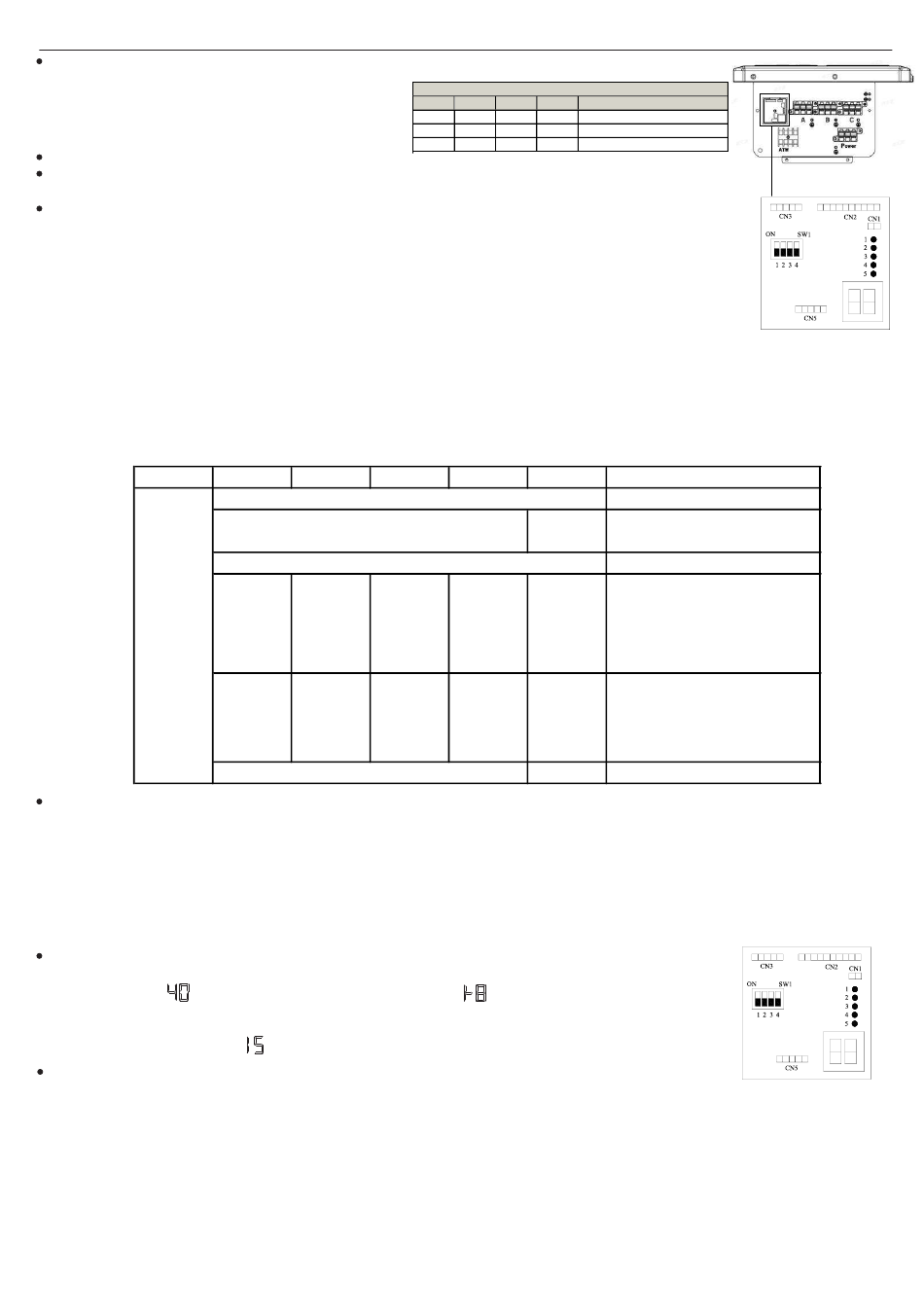

Testkørsel
Inden du starter testkørslen, skal du bekræfte, at følgende arbejde er blevet udført med korrekt.
1) Korrekt rørarbejde;
2) Korrekt ledningsarbejde;
3) Korrekt match af indendørs og udendørs enhed;
4) Korrekt påfyldning af kølemiddel, hvis det er nødvendigt.
Sørg for, at alle stopventiler er helt åbne.
Tjek den spænding, der leveres til udendørs- og
indendørsenhederne, bekræft venligst, at den er 220-240V.
Kontrol af ledningsfejl
Dette produkt er i stand til automatisk kontrol af ledningsfejl.
Bemærkninger: Tvungen køletilstand: Inden starten af testkørslen, sæt DIP-switch "2" til ON-position på SW1.
Tænd for alle de 4 dip-switches på udendørsenhedens lille service-printkort som vist til højre. Hver gang
pindeskift, sluk og tænd for enheden. Sluk derefter for enheden og tænd igen, systemet vil gå i drift med
"Wiring Error Check". Efter 3 minutters stand-by starter enheden automatisk ledningskontrol.
Ca. 30-50 minutter (afhængig af hvor mange enheder der er installeret i systemet) efter at enheden er startet
Fejl i ledningsføringen vil blive vist af LED'erne (1 til 3).
Under denne operation vil det digitale nummer skiftevis vise kompressorens arbejdsfrekvens (f.eks. 50 står for den aktuelle kørefrekvens)
og bogstavet "CH" (betyder kontrol).
Efter denne operation, hvis alle ledninger er korrekte, vil det digitale nummer vise "0", hvis der er forkert ledningsføring, vil det digitale
nummer vise "EC" (fejlforbindelse), og det vil også blinke.
Servicemonitorens LED'er angiver fejlen i ledningsføringen, som vist i tabellen nedenfor. For detaljer om, hvordan man læser LED-
displayet, henvises til servicemanualen.
Hvis selvkontrol ikke er mulig, skal du kontrollere indendørsenhedens ledninger og rør på sædvanlig måde.
LED
Status
Testkørsel.
1) For at teste køling skal du indstille den laveste temperatur til 16°C. For at teste opvarmningen skal du indstille den højeste temperatur til
30°C. Hvis temperaturen er lavere end 16°C, er det umuligt at teste køling med fjernbetjeningen, og også når temperaturen er højere
end 30°C, er det umuligt at teste opvarmning.
2) Kontroller venligst både køle- og opvarmningsdrift af hver enhed individuelt og kontroller derefter samtidig drift af alle indendørsenheder.
3) Efter at have kørt enheden i ca. 20 minutter, skal du kontrollere indendørsenhedens udgangstemperatur.
4) Efter at enheden er stoppet, eller arbejdstilstanden er ændret, vil systemet ikke starte igen i ca. 3 minutter.
5) Under køledrift kan der forekomme frost på indendørsenheden eller rørene, dette er normalt.
6) Betjen enheden i henhold til betjeningsvejledningen. Forklar venligst vores kunder, hvordan man betjener dem gennem brugsanvisningen.
Syv-segment numerisk display
1) Når enheden kører, viser denne syv-segments numeriske frekvens kompressorens frekvens. For
eksempel betyder "
" kompressorens kørefrekvens er 40 Hz, "
kørefrekvens er 108 Hz.
2) Når fejlen opstår, vil syv-segments numerisk blinke og vise nogle tal, dette nummer er en fejlkode. For
eksempel betyder et blinkende "
Kommunikations-LED
3U55S2WR1FA har 3 grønne LED, hvilket betyder 3 indendørs enheder, mens 4U70S2WR1FA har 4 grønne LED, hvilket betyder 4
indendørs enheder. For både 3U55S2WR1FA og 4U70S2WR1FA repræsenterer LED 5 ATW-enheden. Hvis en LED forbliver
tændt, betyder det, at den tilsvarende indendørs enhed har god kommunikation med udendørsenheden. Hvis en LED ikke lyser,
betyder det, at der ikke er kommunikation mellem indendørs- og udendørsenheden.
Bemærkninger:
1) Når du bruger dette produkt, behøver du ikke at angive adressen. Men L/N-ledningerne mellem indendørs- og udendørsenheder
skal stemme overens, ellers vil der være kommunikationsfejl.
2) Stille drift Indstilling. Indstil DIP "8" til ON positionen på SW5, systemet vil køre med lavere støj, men max. kapaciteten vil også
reduceres en smule.
3) Ændre ikke indstillingerne for andre kontakter, forkerte indstillinger kan beskadige systemet eller skabe andre funktionsfejl.
1
2
3
SLUKKET
ALT blinker
ALT TÆNDT
TÆNDT
BLINKENDE
BLINKENDE
TÆNDT
BLINKENDE
BLINKENDE
Kun én LED blinker
" nr. 15 fejl, dvs. indendørs og udendørs kommunikationsfejl.
DIP skifter indstillinger for SW1
SW1-1
SW1-2
SW1-3
SW1-4
SLUKKET
Normal drift (standard)
SLUKKET SLUKKET SLUKKET
TÆNDT
Manuel tvungen køling
SLUKKET
SLUKKET SLUKKET
IDU&ODU ledningsfejlkontrol
TÆNDT
TÆNDT
TÆNDT
TÆNDT
4
5(ATW)
/
TÆNDT
/
TÆNDT
/
/
" betyder at kompressorens
28
Beskrivelse
Besked
Enheden er ikke tilsluttet
Automatisk kontrol umulig, alle enheder
tilsluttes forkert
Alle enheder tilsluttet korrekt
ON: Enheden tilsluttes korrekt
BLINKER: enhed tilsluttet forkert, skal
skifte ledninger manuelt mellem 2,3
OFF: ATW-enhed tilsluttet forkert
ON: Enheden tilsluttes korrekt
BLINKER: enhed tilsluttet forkert, skal
skifte ledninger manuelt mellem 2,3
Abnorm
