3) Utilisez des tuyaux d'isolation thermique séparés pour
le tuyau de réfrigérant gazeux et liquide.
Câblage inter-unités
Tuyau de gaz
Isolation des
tuyaux de
gaz
Ruban de finition
Tuyau de drainage
Vérifier
La surface interne
L'extrémité du tuyau
de la torche doit
doit être uniformément
être sans faille.
évasée dans un cercle
parfait.
Assurez-vous que
l'écrou évasé est
installé.

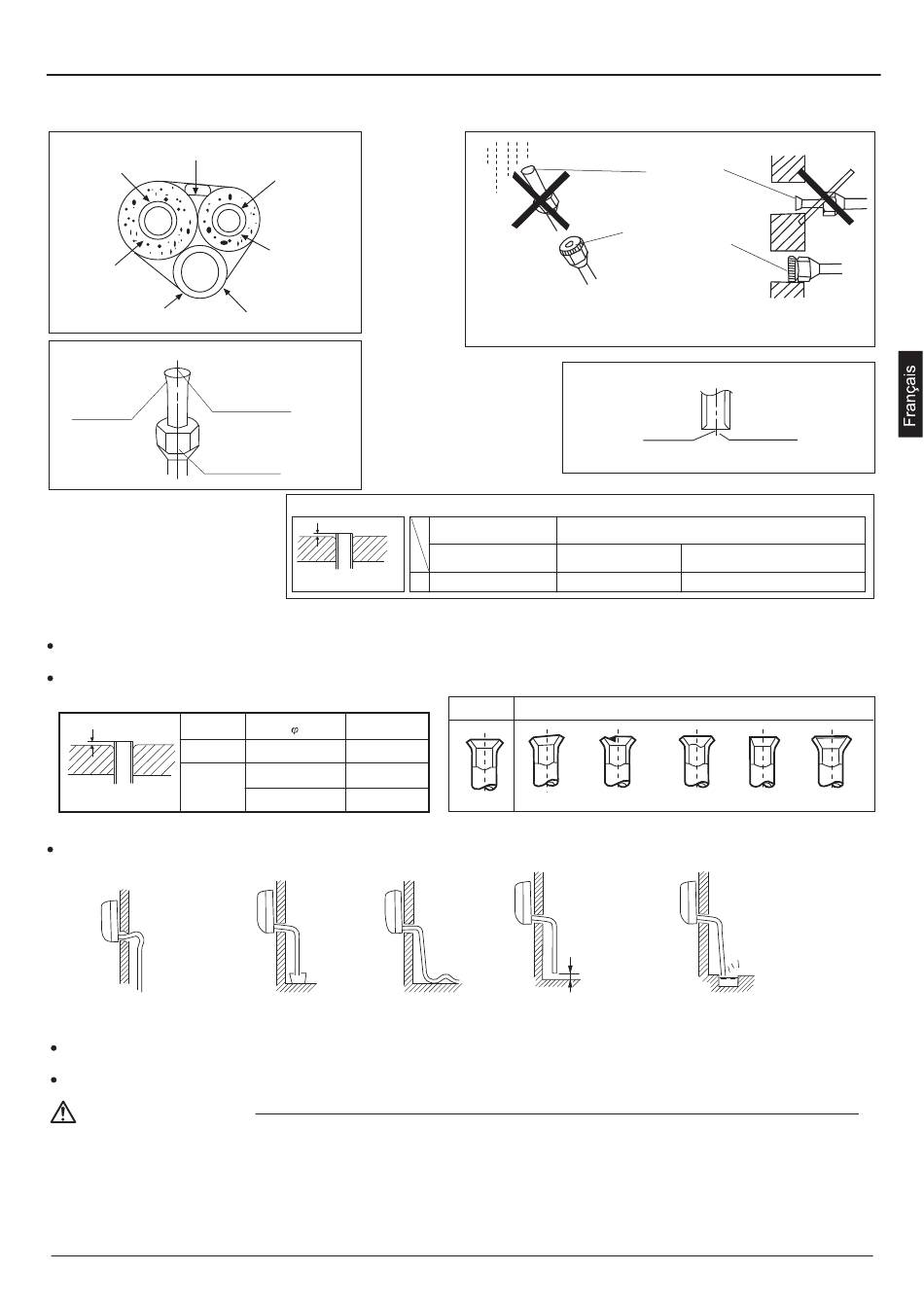

8. Coupe et évasement des tuyauteries
La coupe de tuyau est effectuée avec un coupe-tube, et les
fraises doivent être enlevées.
Après l'insertion de l'écrou évasé, le travail d'évasement est
effectué.
Tuyau
A
Côté liquide
Outillage de torche
Côté gaz
9. Sur le drainage
Veuillez installer le tuyau de vidange de façon à être incliné vers le bas sans défaillance. Ne faites pas le drainage comme indiqué
ci-dessous.
Il devient haut à
mi-chemin.
Veuillez verser de l'eau dans le bac de vidange de l'unité intérieure, et confirmer que le drainage est effectué à fond à
l'extérieur.
Dans le cas où le tuyau de vidange joint est dans une pièce, veuillez lui appliquer une isolation thermique sans faute.
AVERTISSEMENT!
1) Ne pas utiliser d'huile minérale sur la partie évasée.
2) Empêchez l'huile minérale d'entrer dans le système, car cela réduirait la durée de vie des unités.
3) N'utilisez jamais une tuyauterie qui a été utilisée pour des installations précédentes. N'utilisez que des pièces livrées avec
l'appareil.
4) Ne jamais installer un sécheur sur cette unité R32 afin de garantir sa durée de vie. Le matériau de séchage peut se dissoudre
et endommager le système.
5) Un évasement incomplet peut entraîner une fuite de gaz réfrigérant.
Tuyau de liquide
Isolation des tuyaux
liquides
Réglez exactement à la position indiquée ci-dessous.
ˆ
Outillage de torche
Diamètres de
Taille A (mm)
tuyaux
6,35mm(1/4")
0,8~1,5
9,52mm(3/8")
1,0~1,5
12,7mm(1/2")
1,0~1,5
L'extrémité est
immergée dans l'eau
Ça ondule.
Pluie
Outillage de torche pour R32
Type d'embrayage
Type d'embrayage
(Type rigide)
0-0,5mm
1,0-1,5 mm
Correcte
Dommage
Maigre
de torche
Moins de
5cm
L'écart avec le sol est
trop petit.
25
Assurez-vous
de placer un
bouchon.
S'il n'y a pas de
bouchon évasé,
recouvrez la bouche
évasée avec du robinet
pour empêcher la saleté
ou l'eau de sortir.
Coupez
Enlevez les
exactement aux
bavures
angles droits.
Outil de torche conventionnelle
Type d'écrou à oreilles (type Impérial)
1,5-2,0mm
Incorrecte
Fissure
Partiel
Il y a une mauvaise
odeur d'un fossé.
Mur
Trop en dehors
