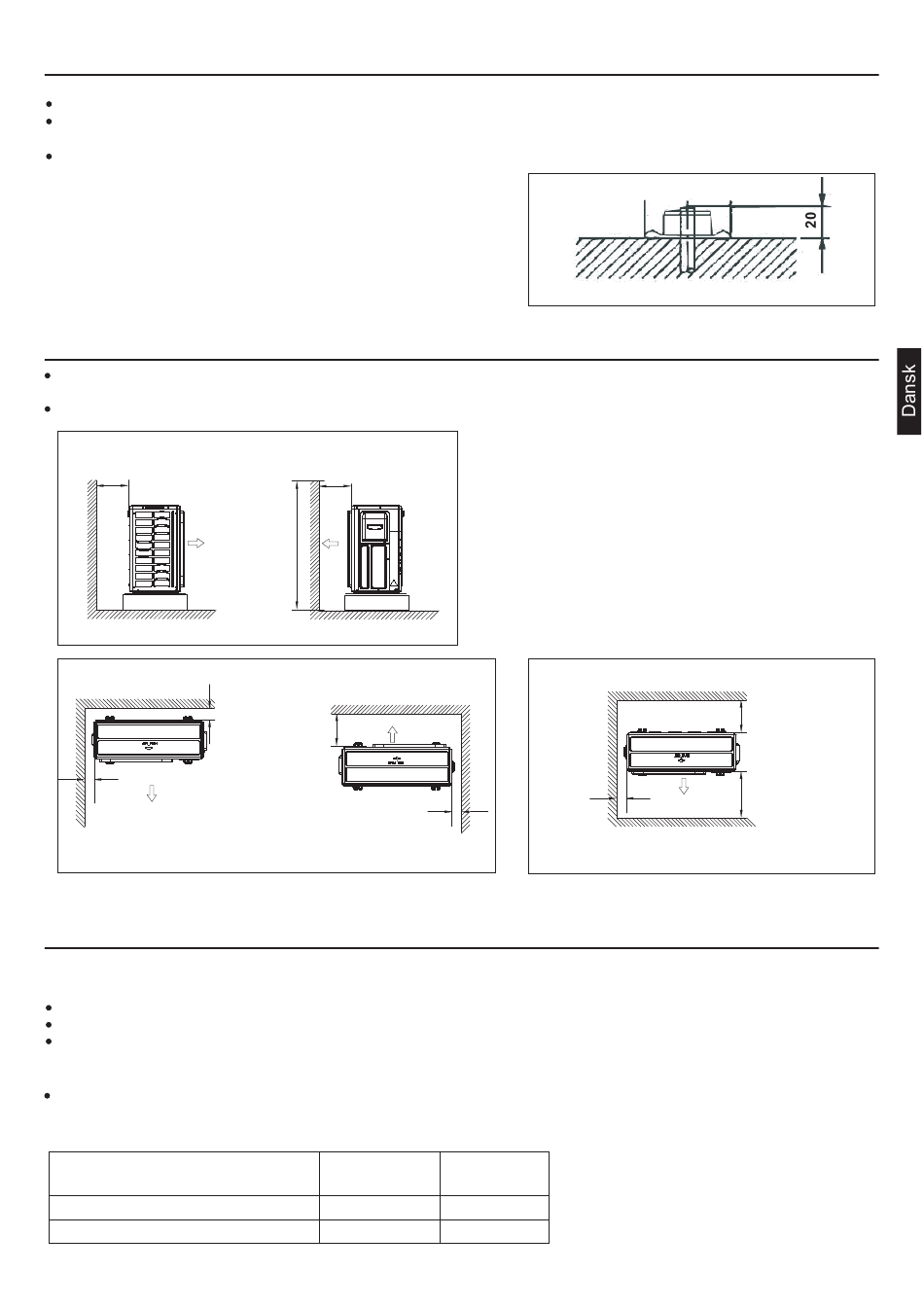

Forholdsregler ved installation
Kontroller styrken og niveauet af installationsjorden, så enheden ikke forårsager driftsvibrationer eller støj efter installation.
I overensstemmelse med fundamenttegningen i fastgør enheden sikkert ved hjælp af fundamentboltene. (Forbered fire sæt M8 eller
M10 fundamentbolte, møtrikker og spændeskiver hver, som er tilgængelige på markedet.)
Det er bedst at skrue fundamentsboltene i, indtil deres længde er 20 mm fra fundamentets overflade.
Vejledning til installation af udendørsenhed
Hvor en væg eller anden forhindring er i vejen for udendørsenhedens indsugnings- eller udsugningsluftstrøm, skal du følge
installationsvejledningen nedenfor.
For enhver af nedenstående installationsmønstre skal væghøjden på udstødningssiden være 1200 mm eller mindre.
Væg mod den ene side
Enhed: mm
Mere end 50
Set fra siden
Væg mod to sider
Enhed: mm
Mere
end 100
Mere
end 100
Begrænsninger ved installationen
1. Forholdsregler ved installation
Kontroller styrken og niveauet af installationsjorden, så enheden ikke forårsager driftsvibrationer eller støj efter installationen.
I overensstemmelse med fundamenttegningen i fastgør enheden sikkert ved hjælp af fundamentboltene.
Det er bedst at skrue fundamentsboltene i, indtil deres længde er 20 mm fra fundamentets overflade.
2. Valg af placering til installation af indendørsenhederne
Den maksimalt tilladte længde af kølemiddelrør og den maksimalt tilladte højdeforskel mellem udendørs- og indendørsenhederne er
angivet nedenfor. (Jo kortere kølemiddelrør, jo bedre ydeevne. Tilslut, så rørføringen er så kort som muligt. (Korteste tilladte længde
pr. værelse er 3m)
Udendørsenhed kapacitetsklasse
Rørføring til hver indendørsenhed
Samlet længde af rør mellem alle enheder
Mere end 300
1200 eller
mindre
Mere
end 300
Set fra siden
3U55S2WR1FA
25 m maks.
50 m maks.
Enhed: mm
Mere
end 50
Mere
end 50
4U70S2WR1FA
25 m maks.
60 m maks.
21
Væg mod tre sider
Mere end 150
Mere end 300
Set fra siden
