5. Reabastecer o refrigerante
Verifique o tipo de refrigerante a ser usado na placa de identificação da máquina.
Precauções ao adicionar R32
Preencha o tubo de líquido em forma líquida. (recomendado)
1) Antes de encher, verifique se o cilindro tem um sifão ligado ou não. (Deve ter algo como "sifão de enchimento líquido" exibido nele.)
(recomendado)

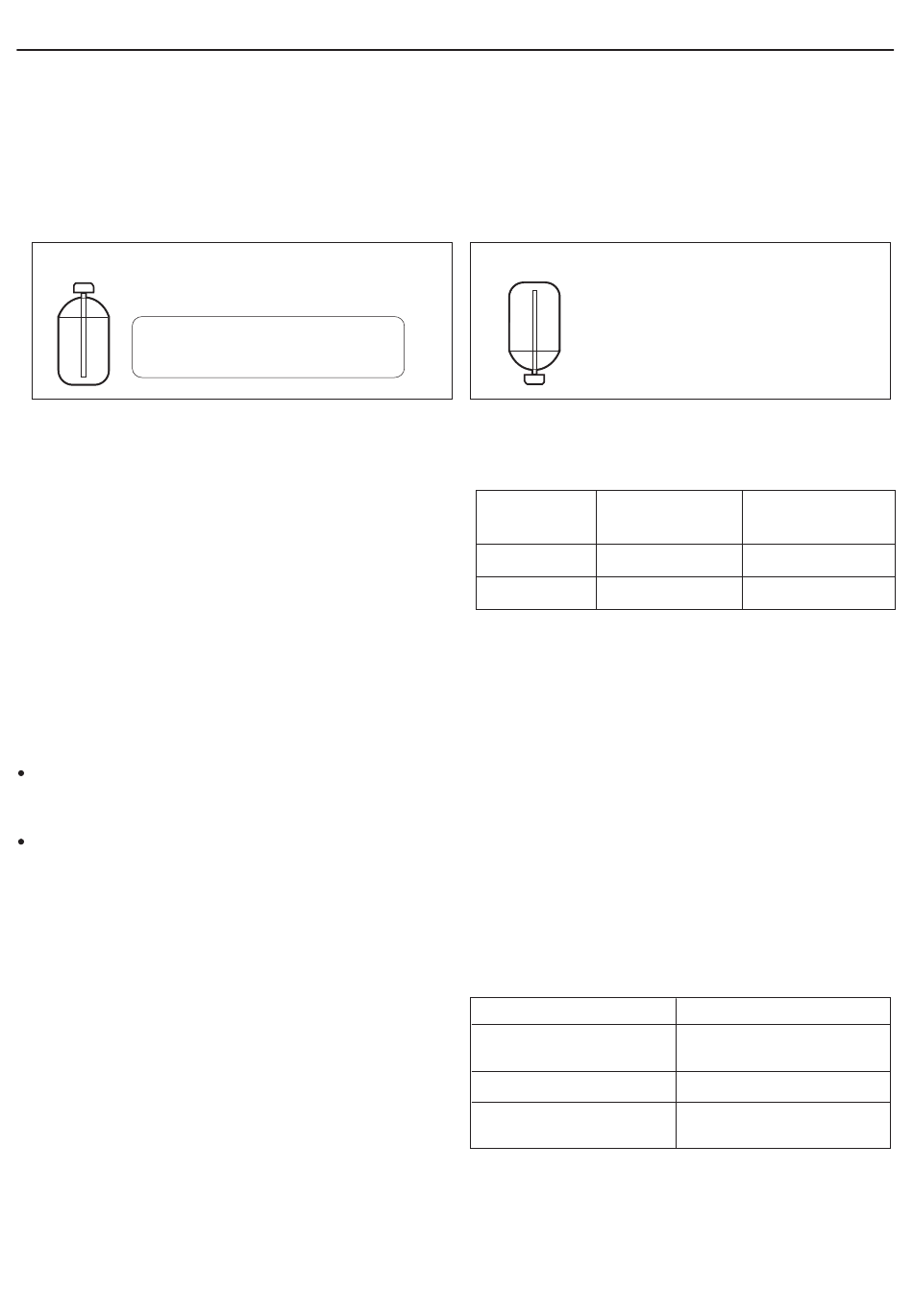

Preenchendo um cilindro com um sifão ligado
Coloque o cilindro na posição vertical
quando está a encher.
Há um tubo de sifão no interior, portanto,
o cilindro não precisa estar de cabeça
para baixo para encher com líquido.
2) Certifique de usar as ferramentas R32 para garantir a pressão e impedir a entrada de objectos estranhos.
6. Carregar com refrigerante
1) Este sistema deve usar o
2) Adicione refrigerante 20g por metro quando o comprimento total
da tubulação exceder o valor padrão, mas certifique de que o
comprimento total da tubulação de líquido deve ser menor que o
comprimento máximo da tubulação. valor.
(5U125S2SN1FA:15g/m）
7. Precauções para o assentamento de tubulação de refrigerante
Cuidados no tratamento de tubos
1) Proteja a extremidade aberta doe tubo contra poeira e humidade.
2) Todas as curvas doe tubo devem ser o mais suave possível. Use um dobrador de tubo para dobrar. (O raio de curvatura deve ser de 30 a
40mm ou maior. )
Seleção de materiais de cobre e isolamento térmico
Quando está a usar os tubos e as conexões comerciais de cobre, observe o seguinte:
1) Material de isolamento: Espuma de polietileno
Taxa de transferência de aquecimento: 0,041 para 0,052W/mK(0,035 para 0,045kcal/mh°C)
A temperatura da superfície de tubo de gás refrigerante atinge o máximo de 110ºC.
Escolha materiais de isolamento térmico que suportem esta temperatura.
2) Certifique de isolar a tubulação de gás e líquido e de fornecer as dimensões de isolamento conforme abaixo.
refrigerante
R32.
Encher outros cilindros
Vire o cilindro de cabeça para
baixo quando está a encher.
Comprimento total da
Unidade externa
tubulação de líquido
padrão
3U55S2WR1FA
4U70S2WR1FA
Nota: Estes comprimentos aplicam-se tanto à unidade interior
como à unidade do tanque.
Tubo de gás
O.D.: 9,52mm,12,7mm
Grossura:0,8mm
Tubo de líquido
O.D.: 6,35mm
Grossura: 0,8mm
24
Máx. comprimento total
da tubulação de líquido
30 m
50 m
30 m
50 m
Isolamento de tubo de gás
I.D.: 12-15mm
Grossura: 13mm min.
Isolamento de tubo de líquido
I.D.: 8-10mm
Grossura: 10mm min.
