Prueba de ejecución
● Antes de comenzar la ejecución de la prueba, confirme que los siguientes trabajos se hayan realizado con éxito.
1) Corrija el trabajo de tuberías;
2) Corregir el trabajo de cableado;
3) Correspondencia correcta de la unidad interior y exterior;
4) Recarga adecuada de refrigerante si es necesario.
● Asegúrese de que todas las válvulas de cierre estén
completamente abiertas.
● Verifique el voltaje suministrado a las unidades exteriores e interiores, confirme que es 220-240V.
● Verificación de error de cableado
Este producto es capaz de verificar automáticamente el error de cableado.

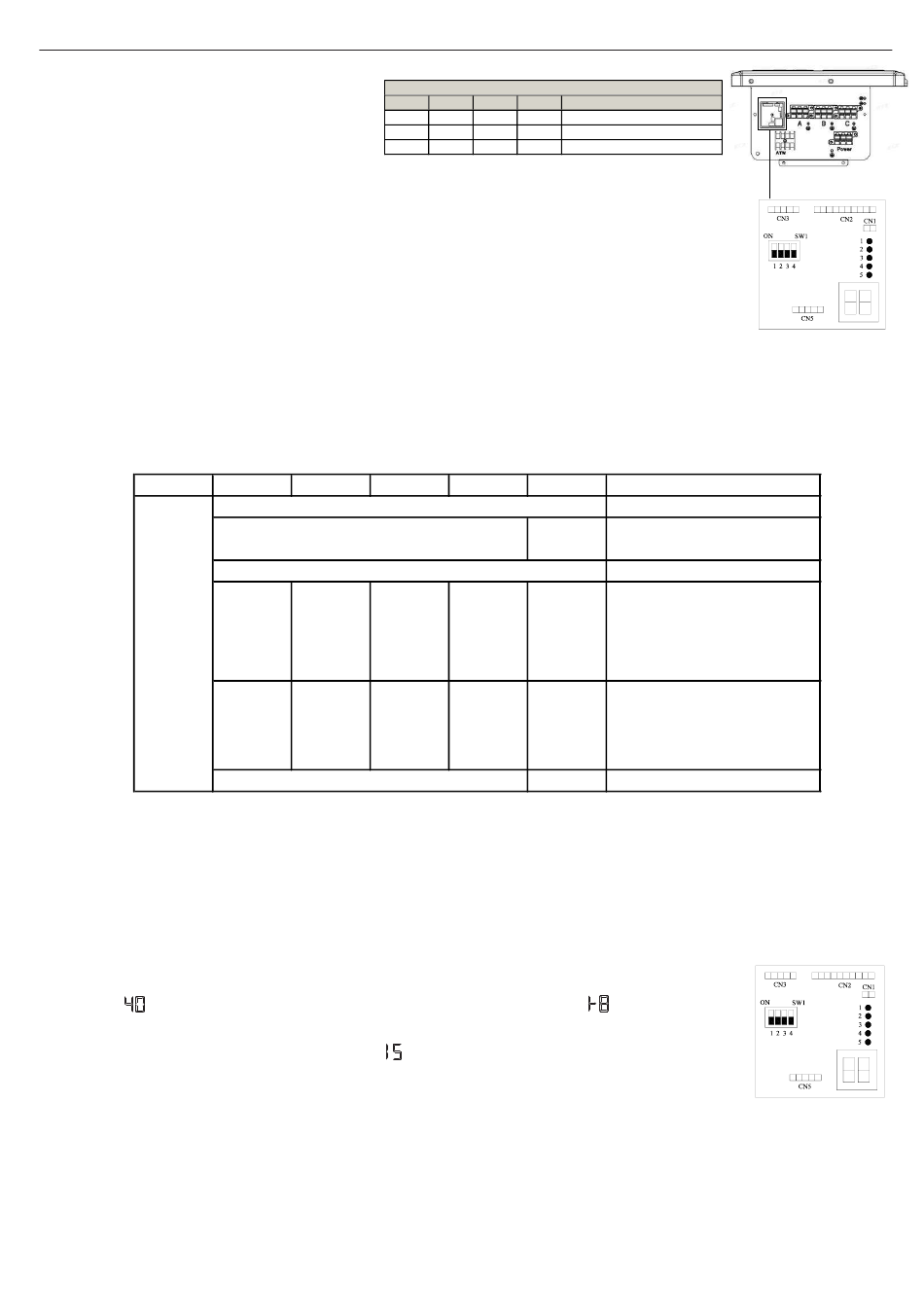

Notas: Modo de refrigeración forzada: Coloque el DIP "2" en la posición ON del SW1 antes de iniciar la puesta en servicio.
Encienda todos los 4 interruptores DIP en la placa de circuito de servicio pequeño de la unidad exterior como se muestra a
la derecha. Cada vez que se cambie el pin, apague y encienda la unidad. Luego apague la unidad y enciéndala
nuevamente, el sistema ingresará a la operación de "Verificación de error de cableado". Después de 3 minutos de espera,
la unidad se inicia para la verificación automática del cableado.
Aproximadamente 30 ~ 50 minutos (depende de la cantidad de unidades instaladas en el sistema) una vez que la unidad
arranca, los LEDs (1 a 3) mostrarán los errores del cableado.
Durante esta operación, el número digital mostrará alternativamente la frecuencia de funcionamiento del compresor (por ejemplo, 50 representa
la frecuencia de funcionamiento actual) y la letra "CH" (comprobación de medios).
Después de esta operación, si todo el cableado es correcto, el número digital mostrará "0", si hay un cableado incorrecto, el número digital
mostrará "EC" (conexión de error) y también parpadeará.
Los LED del monitor de servicio indican el error de cableado, como se muestra en la tabla a continuación. Para detalles sobre cómo leer la
pantalla LED, consulte el manual de servicio.
Si no es posible la autocomprobación, verifique el cableado y la tubería de la unidad interior de la manera habitual.
LED
Estado
● Prueba de ejecución.
1) Para probar la refrigeración, configure la temperatura más baja a 16 °C . Para probar la calefacción, configure la temperatura más alta, a 30 °
C . Si la temperatura es inferior a 16 °C , es imposible probar la refrigeración con el control remoto, y también cuando la temperatura es superior a
30 °C , es imposible probar la calefacción.
2) Compruebe el funcionamiento de refrigeración y calefacción de cada unidad individualmente y luego también compruebe el funcionamiento
simultáneo de todas las unidades interiores.
3) Después de ejecutar la unidad durante aproximadamente 20 minutos, verifique la temperatura de salida de la unidad interior.
4) Después de que la unidad se detiene o el modo de trabajo cambia, el sistema no volverá a comenzar durante aproximadamente 3 minutos.
5) Durante la operación de enfriamiento, puede haber escarcha en la unidad interior o en las tuberías, esto es normal.
6) Opere la unidad de acuerdo con el manual de operación. Explique amablemente a nuestros clientes cómo utilizar el manual de instrucciones.
● Pantalla numérica de siete segmentos
1) Cuando la unidad se está ejecutando, este número de siete segmentos mostrará la frecuencia del compresor.
Por ejemplo, "
" significa que la frecuencia de funcionamiento del compresor es 40 Hz, "
frecuencia de funcionamiento del compresor es 108Hz.
2) Cuando ocurre una falla, el valor numérico de siete segmentos parpadeará y mostrará algunos números, este
número es el código de falla. Por ejemplo, un parpadeo "
comunicación interior y exterior.
● LED de comunicación
3U55S2WR1FA con 3 LEDs verdes indica 3 unidades interiores, 4U70S2WR1FA con 4 LEDs verdes indica 4 unidades
interiores. Para 3U55S2WR1FA y 4U70S2WR1FA, el LED 5 indica una unidad ATW. Si un LED permanece encendido, indica
que la unidad interior correspondiente tiene buena comunicación con la unidad exterior. Si un LED no está encendido, indica que
no hay comunicación entre la unidad interior y la exterior.
Notas:
1) Al usar este producto, no necesita configurar la dirección. Pero los cables L / N entre las unidades interiores y exteriores se deben
corresponder, o habrá una falla de comunicación.
2) Configuración de funcionamiento silencioso. Ponga el DIP "8" en la posición ON de SW5, el sistema funcionará con menos ruido, pero el
máximo. la capacidad también se reducirá ligeramente.
3) No modifique la configuración de otros interruptores, las configuraciones incorrectas pueden dañar el sistema u otras fallas de
funcionamiento.
APAGADO
APAGADO
ENCENDIDO ENCENDIDO ENCENDIDO ENCENDIDO
1
2
APAGADO
TODO PARPADEANDO
TODO ENCENDIDO
PARPADEA
PARPADEA
ENCENDIDO
NDO
PARPADEA
PARPADEA
ENCENDIDO
NDO
Solo un LED parpadeando
Configuración de los interruptores DIP de SW1
SW1-1
SW1-2
SW1-3
SW1-4
Funcionamiento normal (por defecto)
APAGADO APAGADO APAGADO
ENCENDIDO
APAGADO APAGADO
Refrigeración forzada manual
Comprobación de errores de cableado IDU&ODU
3
4
5(ATW)
/
/
ENCENDIDO
NDO
/
ENCENDIDO
NDO
/
" significa falla No. 15, que es un error de
28
Descripción
Mensaje
La unidad no está conectada
Comprobación automática imposible, todas
las unidades se conectan incorrectamente
Todas las unidades conectadas correctamente
ENCENDIDO: unidad conectada
correctamente
PARPADEANDO: unidad conectada
incorrectamente, es necesario cambiar el
cableado manualmente entre 2,3
APAGADO: unidad ATW conectada
incorrectamente
ENCENDIDO: unidad conectada
correctamente
PARPADEANDO: unidad conectada
incorrectamente, es necesario cambiar el
cableado manualmente entre 2,3
Anormal
" significa que la
