Precauciones para la instalación
Verifique la resistencia y el nivel de la tierra de instalación para que la unidad no cause ninguna vibración o ruido de funcionamiento una
vez instalada.
De acuerdo con el plano de la cimentación, fije la unidad de forma segura mediante los pernos de la cimentación. (Prepare cuatro juegos
de pernos de fundación M8 o M10, tuercas y arandelas, cada uno disponible en el mercado).
Lo mejor es atornillar los pernos de la base hasta que su longitud sea de 20 mm desde la superficie de la base.

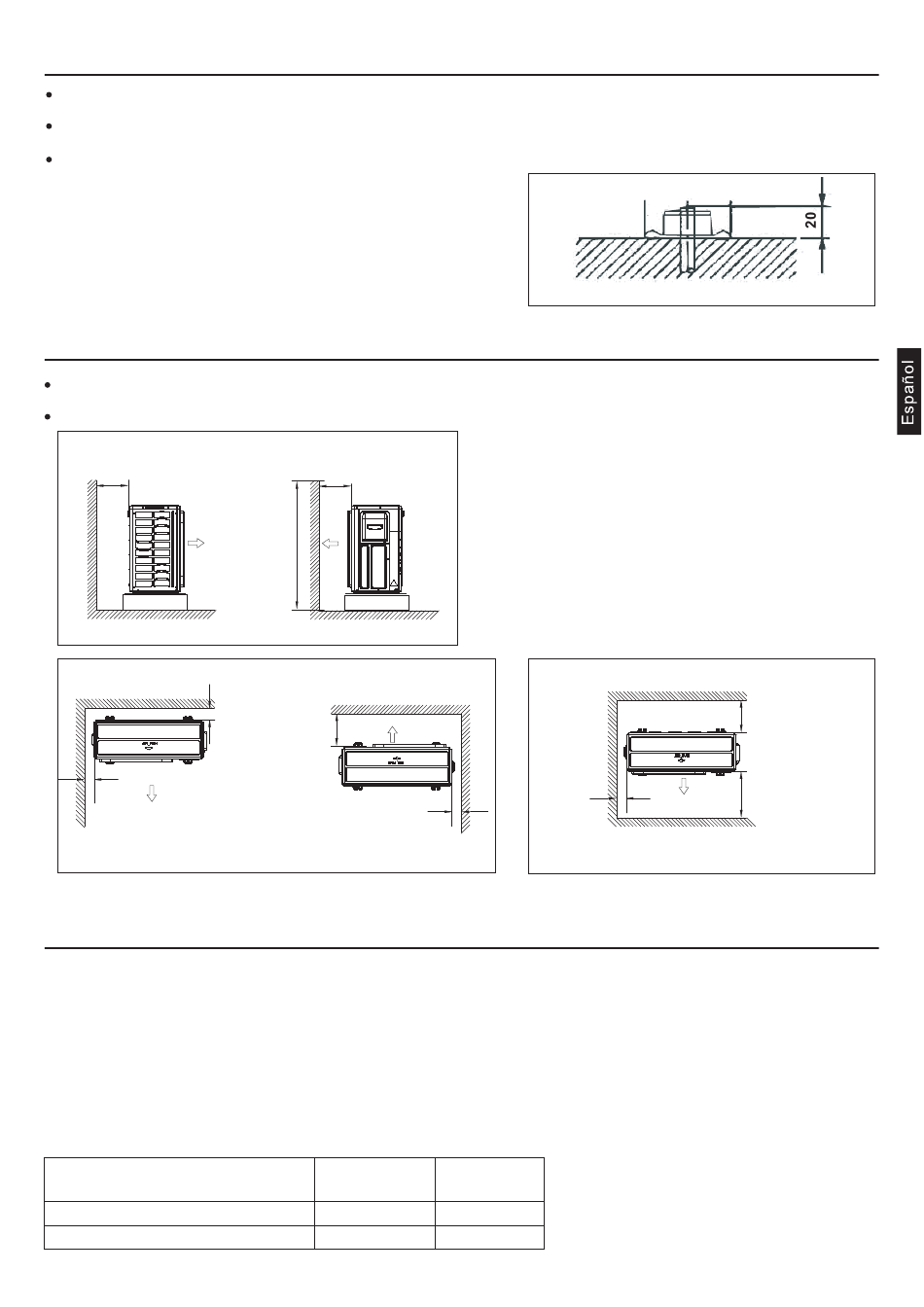

Directrices de instalación de la unidad exterior
Donde haya una pared u otro obstáculo en la trayectoria de entrada o salida de aire de la unidad exterior, siga las pautas de instalación a
continuación.
Para cualquiera de los siguientes patrones de instalación, la altura de la pared en el lado del escape debe ser de 1200 mm o menos.
Pared mirando hacia un lado
Unidad: mm
Mas de 50
Vista lateral
Pared frente a dos lados
Unidad: mm
Mas de
100
Mas
de 100
Limitaciones en la instalación
1. Precauciones en la instalación
● Verifique la resistencia y el nivel de la tierra de instalación para que la unidad no provoque ninguna vibración o ruido de funcionamiento
después de la instalación.
● De acuerdo con el plano de la cimentación, fije la unidad de forma segura mediante los pernos de la cimentación.
● Lo mejor es atornillar los pernos de la base hasta que su longitud sea de 20 mm desde la superficie de la base.
2. Seleccionar una ubicación para la instalación de las unidades interiores
● La longitud permitida máxima de la tubería de refrigerante y la diferencia de altura máxima permitida entre las unidades exteriores e
interiores se enumeran a continuación. (Cuanto más corta sea la tubería de refrigerante, mejor será el rendimiento. Conéctelo para que la
tubería sea lo más corta posible. La longitud más corta permitida por habitación es de 3 m)
Clase de capacidad de la unidad exterior
Tubería a cada unidad interior
Longitud total de la tubería entre todas las unidades
Mas de 300
1200 o
menos
Mas de
300
Mas de 50
Vista lateral
3U55S2WR1FA
25 m como máximo
50 m como máximo
Unidad: mm
Mas de
50
4U70S2WR1FA
25 m como máximo
60 m como máximo
21
Muro frente a tres lados
Mas de 150
Mas de 300
Vista lateral
