Operación de bombeo
Para proteger el medio ambiente, asegúrese de bombear hacia abajo al reubicar o desechar la unidad.

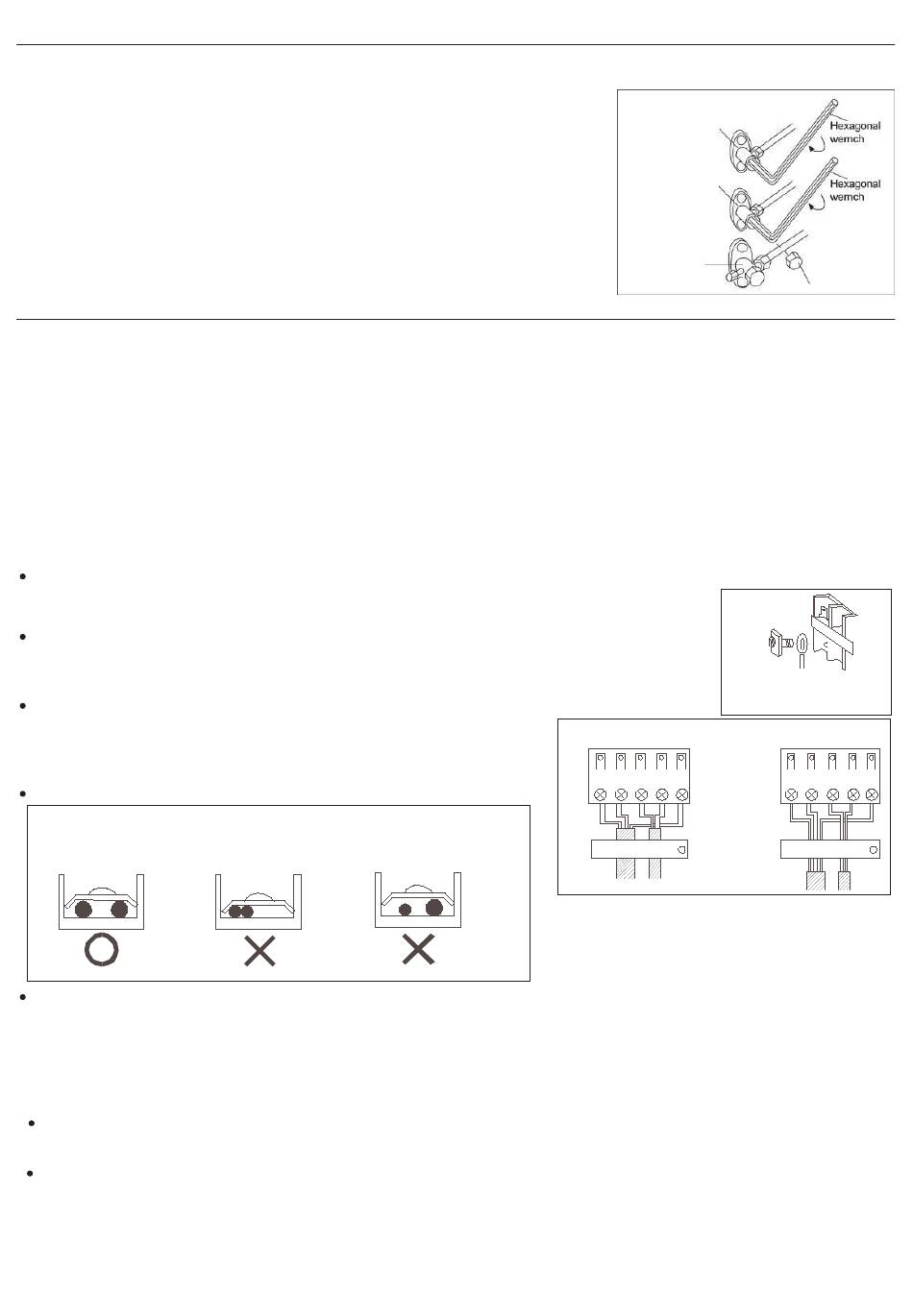

1) Retire los tapones de la válvula de cierre ATW, válvula de cierre de líquido y válvula de cierre de gas.
2) Realice la operación de refrigeración forzada. (Consulte el siguiente capítulo "Puesta
en servicio").
3) Después de cinco a diez minutos, cierre la válvula de cierre ATW y la válvula de cierre
de líquido con una llave hexagonal.
4) Después de dos o tres minutos, cierre la válvula de parada de gas y detenga la
operación de refrigeración forzada.
Notas:
1. En el estado de recuperación de calor, el efecto de calefacción de la unidad ATW (depósito de
agua) es relativamente débil cuando la temperatura ambiente exterior es baja o la demanda de
refrigeración interior es baja.
Trabajo de cableado
1. Cableado eléctrico
● El aire acondicionado debe usar un circuito especial y el cableado debe ser realizado por un electricista calificado de acuerdo con
las reglas de cableado especificadas en la norma nacional.
● El cable de tierra y el cable neutro deben estar estrictamente separados. Conecte el cable neutro con el cable de tierra incorrecto.
● Se debe instalar el interruptor de fuga eléctrico a prueba de explosiones.
● Todo el cable eléctrico debe ser de cobre. Fuente de alimentación: 1PH, 220-240V ~,50 / 60Hz.
● Si la línea de alimentación está y Cable de comunicación dañada, para evitar el riesgo de descarga eléctrica, debe ser reemplazada
por el fabricante o su centro de reparación u otra persona calificada similar. El cable de conexión debe estar blindado.
Fusible: T25A 250VAC (placa de circuito de alimentación).
● Compruebe el diagrama del circuito sobre el fusible reemplazado, fusible a prueba de explosiones.
● La especificación del cable de alimentación es H05RN-F3G 4.0mm
● La especificación del cable entre la unidad interior y la unidad exterior es H05RN-F4G 2.5mm
H07RN-F4G 4.0mm
)
2
● La especificación del cable de comunicación entre la unidad ATW y la unidad exterior es H05RN-F2G 0.75mm
El cable de comunicación entre la unidad exterior y el tanque ATW debe ser de tipo par trenzado blindado, y se necesita conectar la
capa blindada del cable a tierra o a la carcasa de la unidad que esté conectada a tierra (lado interior o exterior).
2. Método de cableado
Método de cableado de terminales orbiculares
Para el cable de conexión con terminales orbiculares, su método de cableado es el que se
muestra en la figura derecha: quite el tornillo de conexión, coloque el tornillo a través del anillo
en el extremo del cable, luego conéctelo al bloque de terminales y apriete el tornillo.
Método de cableado de terminales rectos.
Para el cable de conexión sin terminales orbiculares, su método de cableado es:
aflojar el tornillo de conexión, e insertar el extremo del cable de conexión
completamente en el bloque de terminales, luego apriete el tornillo.
Tire ligeramente del cable hacia afuera para confirmar que está firmemente sujeto.
Método de conexión de crimpado para cables sin terminales
Conecte el cable con el
mismo diámetro a los dos
lados de la terminal
Método de conexión de crimpado para el cable de conexión Después de la conexión, el cable debe sujetarse con una cubierta de
alambre. La cubierta del cable debe presionar sobre la capa de protección del cable de conexión, como se muestra en la figura
superior derecha.
Nota: Cuando conecte el cableado, confirme cuidadosamente el número de terminal de las unidades interiores y exteriores.
Un cableado incorrecto dañará el controlador del acondicionador de aire o la unidad no podrá funcionar.
3. Método de cableado de la unidad exterior:
Retirar la tapa de caja de terminales y abrazaderas.
Cable Eléctrico
Conectar, respectivamente, los cables bajo tensión, neutro y de tierra para L/N en el bloque de terminales y el tornillo de tierra en la
chapa metálica.
Línea de Comunicación entre Condensador y Evaporador
Por ejemplo: Conectar, respectivamente, los terminais 1/2/3/GND de Evaporador B para la Bloque de Terminais B y el tornillo de tierra
en la chapa metálica del Condensador.
Conecte respectivamente el terminal C1/C2 de la unidad ATW al C1/C2 del terminal ATW de la exterior.
Max. de 5 unidades del Interior a 5U unidad, y los restos que sigue la misma lógica.
Reinstalar la abrazadera y la tapa de caja de terminales según el Manual de Instalación, después de la conexión mencionada efectuada.
Nota: El cable de alimentación y el cable de comunicación son proporcionados por los propios consumidores.
No conecte el cable
No conecte el cable con el
mismo diámetro al mismo
lado
2
.
con diferentes
diámetros
26
Válvula de
cierre ATW
válvula de cierre
de líquido
Válvula de
cierre de gas
2
.(Más de 30m, la selección de
.
2
Método de cableado para el
bloque de terminales del anillo
Correcto presionando
Bloque de
terminales
Abrazaderas
de presión
Cerca
Cerca
Tapa de válvula
Presión incorrecta
