Uruchomienie testowe
● Przed uruchomieniem testu należy sprawdzić, czy następujące prace zostały wykonane pomyślnie.
1)
Prawidłowa praca rurociągów;
2)
Prawidłowe okablowanie;
3)
Prawidłowe dopasowanie urządzenia
wewnętrznego i zewnętrznego;
4) Właściwe uzupełnienie czynnika
chłodniczego w razie potrzeby.
● Należy upewnić się, że wszystkie zawory odcinające są całkowicie otwarte.
● Należy sprawdzić, że napięcie dostarczane do urządzeń zewnętrznych i wewnętrznych wynosi 220-240 V.
● Kontrola błędu okablowania
Niniejszy produkt może automatycznie sprawdzać błąd okablowania.
Uwagi: Tryb wymuszonego chłodzenia: Przed rozpoczęciem testu ustaw przełącznik DIP „2" w pozycji ON
(WŁ.) na przełączniku SW1.

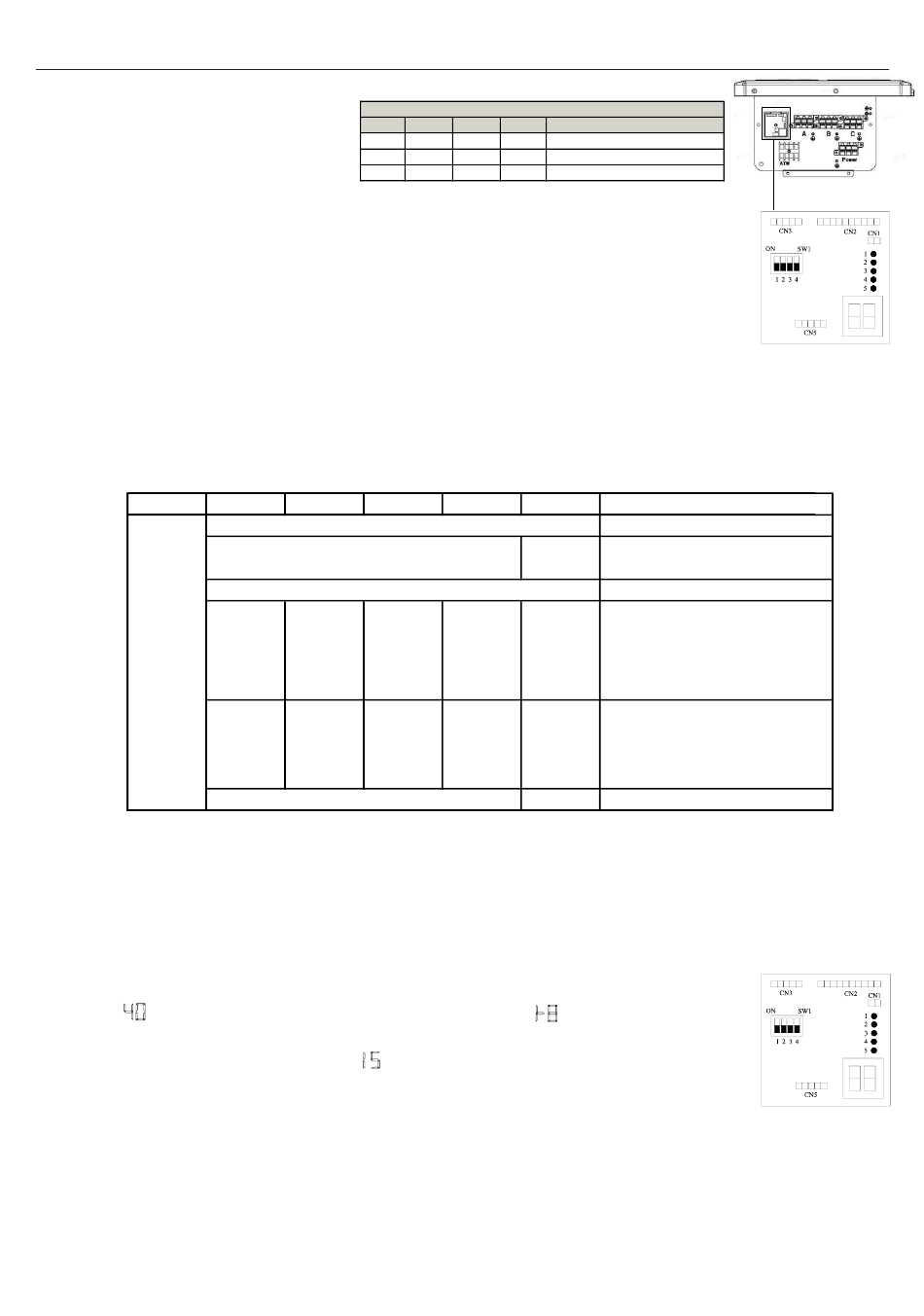

Należy włączyć wszystkie 4 przełączniki DIP na małej karcie serwisowej drukowanej urządzenia
zewnętrznego, jak pokazano po prawej stronie. Za każdym razem, gdy zmieniasz pin, wyłącz i włącz
jednostkę. Następnie należy wyłączyć urządzenie i włączyć go ponownie, system przejdzie w tryb
„Kontrola błędów okablowania". Po 3 minutach oczekiwania urządzenie uruchamia się w celu
automatycznego sprawdzenia okablowania.
Około 30 ~ 50 minut (w zależności od liczby urządzeń zainstalowanych w systemie) po uruchomieniu
urządzenia, błędy okablowania będą wskazywane przez diody LED (1 do 3).
Podczas tej operacji numer cyfrowy będzie na przemian pokazywał częstotliwość roboczą sprężarki (np. 50 oznacza aktualną
częstotliwość roboczą) i literę „CH" (oznacza sprawdzanie).
Po tej operacji, w przypadku, gdy wszystkie okablowanie jest prawidłowe, numer cyfrowy pokaże „0", w przypadku wystąpienia
nieprawidłowego okablowania, numer cyfrowy pokaże „EC" (błąd połączenia), a także zacznie migać.
Diody LED monitora serwisowego wskazują błąd okablowania, jak pokazano w poniższej tabeli. Szczegółowe informacje na temat odczytu
wyświetlacza LED można znaleźć w instrukcji serwisowej.
W przypadku, gdy samokontrola nie jest możliwa, należy sprawdzić okablowanie i orurowanie urządzenia wewnętrznego w zwykły sposób.
LED
Status
● Uruchomienie testowe.
1) A by przetestować chłodzenie, należy ustawić najniższą temperaturę na 16 ° C. Aby przetestować ogrzewanie, należy ustawić
najwyższą temperaturę na 30 ° C. W przypadku, gdy temperatura jest niższa niż 16 ° C, niemożliwe jest przetestowanie chłodzenia
za pomocą pilota zdalnego sterowania, a także, gdy temperatura jest wyższa niż 30 ° C, niemożliwe jest przetestowanie
ogrzewania.
2) N ależy sprawdzić zarówno chłodzenie, jak i ogrzewanie każdego urządzenia oddzielnie, a następnie sprawdzić równoczesną pracę
wszystkich urządzeń wewnętrznych.
3) Po uruchomieniu urządzenia przez około 20 minut należy sprawdzić temperaturę wylotu z urządzenia wewnętrznego.
4) Po zatrzymaniu urządzenia lub zmianie trybu pracy system nie uruchomi się ponownie przez około 3 minuty.
5) Podczas operacji chłodzenia na urządzeniu wewnętrznym lub rurach może wystąpić szron, jest to normalne.
6) N ależy obsługiwać urządzenie zgodnie z instrukcją obsługi. Należy wyjaśnić klientom, jak korzystać z instrukcji obsługi.
● Siedmiosegmentowy wyświetlacz numeryczny
1) G dy urządzenie pracuje, ta siedmiosegmentowa wartość liczbowa wyświetli częstotliwość sprężarki. Na
przykład „
" oznacza, że częstotliwość robocza sprężarki wynosi 40 Hz, „
robocza sprężarki wynosi 108 Hz.
2) G dy dojdzie do uszkodzenia, siedmiosegmentowy numer zacznie migać i wyświetli niektóre liczby, ta
liczba jest kodem błędu. Na przykład migające „
wewnętrznego i zewnętrznego.
● Komunikacja diody LED
3U55S2WR1FA mają 3 zielone diody LED, co oznacza 3 jednostki wewnętrzne, 4U70S2WR1FA z 4 zielonymi diodami LED oznacza 4
jednostki wewnętrzne. W przypadku modeli 3U55S2WR1FA i 4U70S2WR1FA dioda LED 5 reprezentuje jednostkę ATW. Jeśli jedna
dioda LED świeci się, oznacza to, że odpowiednia jednostka wewnętrzna ma dobrą komunikację z jednostką zewnętrzną. Jeśli jedna
dioda LED nie świeci się, oznacza to brak komunikacji między jednostką wewnętrzną a zewnętrzną.
Uwagi:
1) P odczas korzystania z tego produktu nie należy ustawiać adresu.
zewnętrznymi muszą być zgodne, w przeciwnym razie wystąpi awaria komunikacji.
2) U stawienie cichej pracy. Należy ustawić DIP „8" w pozycji ON SW5, system pracuje z niższym poziomem hałasu, ale maksymalna
pojemność również nieznacznie się zmniejszy.
3) Nie wolno zmieniać ustawień innych przełączników, niewłaściwe ustawienia mogą spowodować uszkodzenie systemu lub inne
awarie.
SW1-1
WYŁ.
WYŁ.
WŁ.
1
2
3
WYŁ.
WSZYSTKIE migają
WSZYSTKIE WŁĄCZONE
WŁ.
MIGA
MIGA
WŁ.
MIGA
MIGA
Tylko jedna dioda LED miga
" oznacza awarię nr 15, czyli błąd komunikacji urządzeń
Ustawienia przełączników DIP SW1
SW1-2
SW1-3
SW1-4
WYŁ.
WYŁ.
WYŁ.
Normalna praca (domyślna)
WŁ.
WYŁ.
WYŁ.
Ręczne wymuszone chłodzenie
WŁ.
WŁ.
WŁ.
Sprawdzanie błędów okablowania IDU&ODU
5(ATW)
4
/
WŁ.
/
WŁ.
/
/
" oznacza, że częstotliwość
Ale przewody L / N między urządzeniami wewnętrznymi a
28
Opis
Komunikat
Jednostka niepodłączona
Nie można automatycznie sprawdzić,
wszystkie jednostki są podłączone
nieprawidłowo
Wszystkie jednostki są podłączone prawidłowo
WŁ.: jednostka jest podłączona prawidłowo
MIGA: jednostka jest podłączona
nieprawidłowo, trzeba ręcznie zmienić
okablowanie między 2,3
WYŁ.: jednostka ATW jest podłączona
nieprawidłowo
WŁ.: jednostka jest podłączona prawidłowo
MIGA: jednostka jest podłączona
nieprawidłowo, trzeba ręcznie zmienić
okablowanie między 2,3
Nieprawidłowy
