Trabajo de cableado
4. Método de cableado de la unidad interior
Afloje la cubierta del cable y conecte el cable de alimentación y el cable de comunicación de la unidad interior al terminal correspondiente.
Nota:
Cuando conecte el cable de alimentación al terminal de la fuente de alimentación, preste atención a los siguientes elementos:
No conecte el cable de alimentación con diferentes dimensiones al mismo extremo del cable de conexión.
El contacto inapropiado causará generación de calor.
No conecte la línea de alimentación con diferentes dimensiones al mismo extremo del cable de conexión a tierra.
El contacto inapropiado afectará la protección.
No conecte la línea de alimentación al extremo de conexión del cable de comunicación.
La conexión incorrecta causará daños a la unidad conectada.
El cableado debe asegurar que la línea de tierra sea la última en romperse por la fuerza.

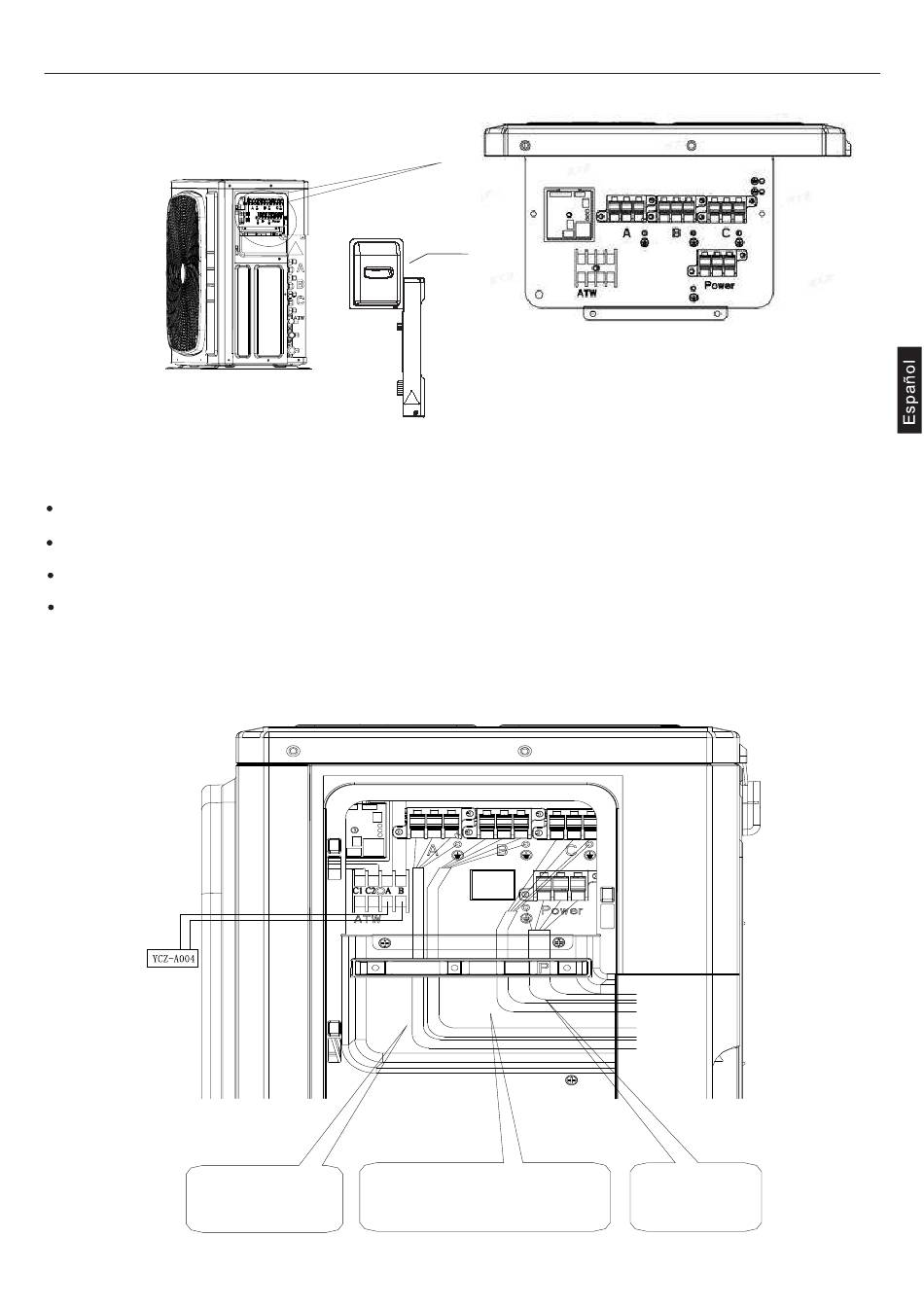

5. Ejemplo de diagrama de cableado
El diagrama de cableado se refiere a lo siguiente.
Forme los cables de modo
que no se levante la escotilla
de servicio u otras partes
estructurales.
Tapa de la válvula
Asegure firmemente el cableado de la bifurcación
utilizando los 4 tornillos incluidos, como se
muestra en la figura. Asegúrelo firmemente,
asegurándose de que no se ejerce presión
externa en los terminales.
27
Use los cables
especificados y
conéctelos de forma
segura.
