5. Rabboccare il refrigerante
Verificare sulla targhetta della macchina il tipo di refrigerante da utilizzare.
Precauzioni quando si aggiunge R32
Si raccomanda di rabboccare refrigerante in forma liquida dal tubo del liquido.
1) Prima di rabboccare, controllare se la bombola ha un sifone collegato oppure no. (Dovrebbe riportare un'indicazione del tipo "sifone di
riempimento per liquidi collegato") (Consigliato)

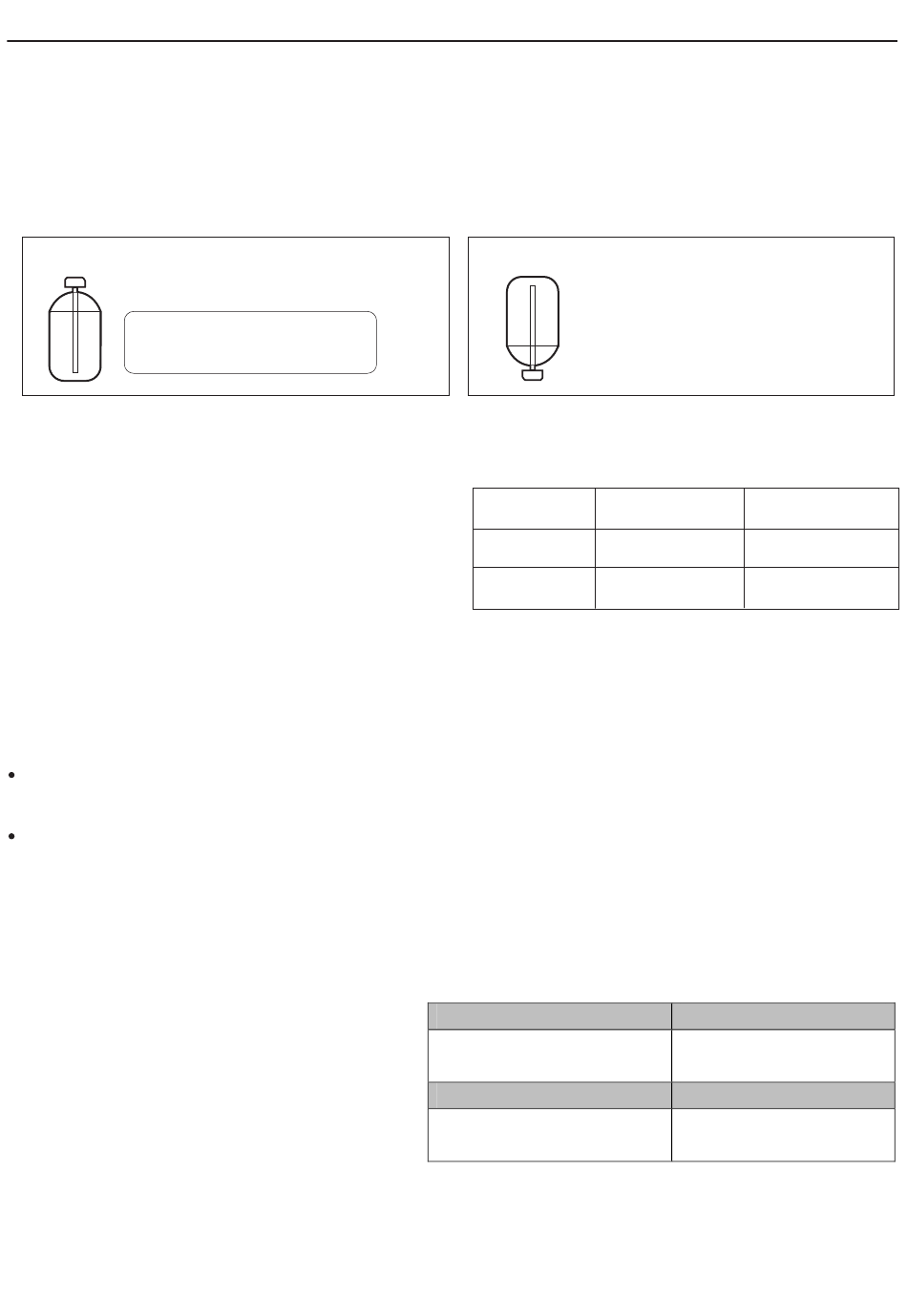

Riempire una bombola con un sifone collegato
Tenere la bombola in posizione
verticale mentre la si riempie.
All'interno c'è un sifone, quindi per
riempirsi di liquido non ha bisogno
di essere rivolta verso l'alto.
2) Utilizzare gli utensili destinati all'R32 per garantire la giusta pressione ed evitare che entrino corpi estranei.
6. Carica con refrigerante
1) Questo impianto deve utilizzare
2) Aggiungere refrigerante nella misura di 20g per metro quando
la lunghezza totale della tubatura supera il valore standard, ma
assicuratevi che la lunghezza totale della tubatura dei liquidi sia
inferiore al valore massimo.
(5U125S2SN1FA:15g/m)
7. Precauzioni per la posa dei tubi del refrigerante
Quando si manipolano i tubi
1) Proteggere l'estremità aperta del tubo da polvere e umidità.
2) Evitare curve secche del tubo. Per piegare, utilizzare un piegatubi (il raggio di curvatura dovrebbe essere di 30 a 40 mm o più).
Scelta di elementi in rame e materiali termoisolanti
Quando si utilizzano tubi e raccordi di rame reperibili in commercio va ricordato quanto segue:
1) Materiale isolante: polietilene espanso
Tasso di trasferimento del calore: da 0,041 a 0,052W / mK (da 0,035 a 0,045kcal / mh°C)
La temperatura superficiale del tubo del refrigerante raggiunge i 110 ° C max.
Scegliere materiali termoisolanti che resistano a questa temperatura.
2) Assicurarsi di isolare sia i tubi del gas, sia quelli del liquido e di dimensionare l'isolamento come indicato in seguito:
refrigerante
R32.
Riempire altri tipi di bombole
Capovolgere la bombola (testa
in giù) mentre la si riempie.
Lunghezza totale
Unità esterna
standard tubature liquidi
3U55S2WR1FA
4U70S2WR1FA
Nota: queste lunghezze si riferiscono sia all'unità interna che
all'unità serbatoio.
Tubo del gas
Diametro esterno: 9,52mm, 12,7mm
Spessore: 0,8mm
Tubo liquido
Diametro esterno: 6,35mm
Spessore: 0,8mm
24
Lunghezza totale max.
tubature liquidi
30 m
50 m
30 m
50 m
Isolamento tubo del gas
Diametro interno: 12-15mm
Spessore: 13mm min.
Isolamento tubo del liquido
Diametro interno: 8-10mm
Spessore: 10mm min.
