● Elektrische Sicherheitsanforderungen
1. Die Umgebungsbedingungen (Umgebungstemperatur, direkte Sonneneinstrahlung und Regenwasser) sind bei
der elektrischen Verkabelung zu beachten, wobei wirksame Schutzmaßnahmen getroffen werden müssen.
2. Als Stromleitung und Anschlusskabel muss ein Kupferkabel gemäß den lokalen Standards verwendet werden.
Sowohl die Innen- als auch die Außeneinheit müssen zuverlässig geerdet sein.
4. Die Verkabelung für die Außeneinheit muss zuerst installiert werden und dann erst darf die Inneneinheit verkabelt
werden. Die Klimaanlage darf erst nach der Verkabelung und der Schlauchverbindung eingeschaltet werden.
5. Die dedizierte Verzweigungsleitung muss verwendet werden, und ein Fehlerstromschutzschalter mit
ausreichender Kapazität muss installiert werden.
● Qualifikationsanforderungen des Installateurs
Ein entsprechendes Qualifikationszertifikat muss gemäß den nationalen Gesetzen und Vorschriften erworben werden.
● Installation der Inneneinheit
1. Befestigung des Wandpaneels und des Schlauchleitungsaufbaus
Bei einem Wasserschlauchanschluss links / rechts für das Innengerät oder wenn die Verdampferschnittstelle des
Innengeräts und die Hornöffnung des Anschlussschlauchs nicht zur Installation auf der Außenseite verlängert werden
können, müssen die Anschlussschläuche direkt an den Anschluss des Verdampferleitungsanschlusses der Inneneinheit
in der Hornöffnung angeschlossen werden.
2. Schlauchleitungsaufbau
Bei der Verlegung von Anschlussschläuchen, Abflussschläuchen und Anschlusskabeln sind der Abflussschlauch und
das Anschlusskabel jeweils unten und oben anzubringen. Die Stromleitung kann nicht mit dem Anschlusskabel
verbunden werden. Die Abflussschläuche (insbesondere im Raum und in der Maschine) müssen mit
Wärmedämmstoffen umwickelt werden.
3. Stickstoffeinleitung zur Druckfeststellung und Lecksuche
Nachdem der Verdampfer des Innengeräts an die Anschlussleitung angeschlossen wurde (nach dem Schweißen),
muss Stickstoff im Inneren des Verdampfers mit mehr als 4,0 MPa eingeleitet sowie die Schlauchverbindung mit einem
Stickstoffzylinder am Verdampfer angeschlossen werden (durch ein Reduzierventil geregelt). Danach muss das Ventil
des Stickstoffzylinders geschlossen sein, um eine Lecksuche mit Seifenwasser oder einer Lecksuchlösung
durchzuführen. Der Druck muss länger als 5 Minuten aufrechterhalten werden, dann ist festzustellen, ob der
Systemdruck verringert ist oder nicht. Wenn sich der Druck reduziert, kann ein Austritt identifiziert werden. Nachdem
das Leck geschlossen wurde, müssen die obigen Schritte wiederholt werden.
Nachdem der Verdampfer der Inneneinheit an die Verbindungsleitung angeschlossen wurde, muss Stickstoff zur
Aufrechterhaltung des Druckes und der Lecksuche eingeleitet werden. Danach muss der Verdampfer an das Zweiwege-
Absperrventil und das Dreiwege-Absperrventil der Außeneinheit angeschlossen werden. Nachdem die Kupferkappe der
Verbindungsleitung befestigt ist, wird Stickstoff mit mehr als 4,0 MPa an der Zugangsöffnung des Dreiwege-
Absperrventils mit einem Füllschlauch eingefüllt. Das Ventil des Stickstoffzylinders muss geschlossen sein, damit eine
Lecksuche mit Seifenwasser oder einer Lecksuchlösung erfolgen kann. Der Druck muss länger als 5 Minuten
aufrechterhalten werden, dann ist festzustellen, ob der Systemdruck verringert ist oder nicht. Wenn sich der Druck
reduziert, kann ein Austritt identifiziert werden. Nachdem das Leck geschlossen wurde, müssen die obigen Schritte
wiederholt werden.
Der nächste Schritt (Vakuumieren mit einer Vakuumpumpe) kann erst fortgesetzt werden, nachdem die
Installationsschritte (Stickstoffeinleitung für Aufrechterhaltung des Drucks und Lecksuche normal) abgeschlossen sind.
● Installation der Außeneinheit
1. Befestigung und Verbindung
Bitte beachten:
a) ) euerquellen sind innerhalb von 3 m um den Installationsort zu vermeiden.

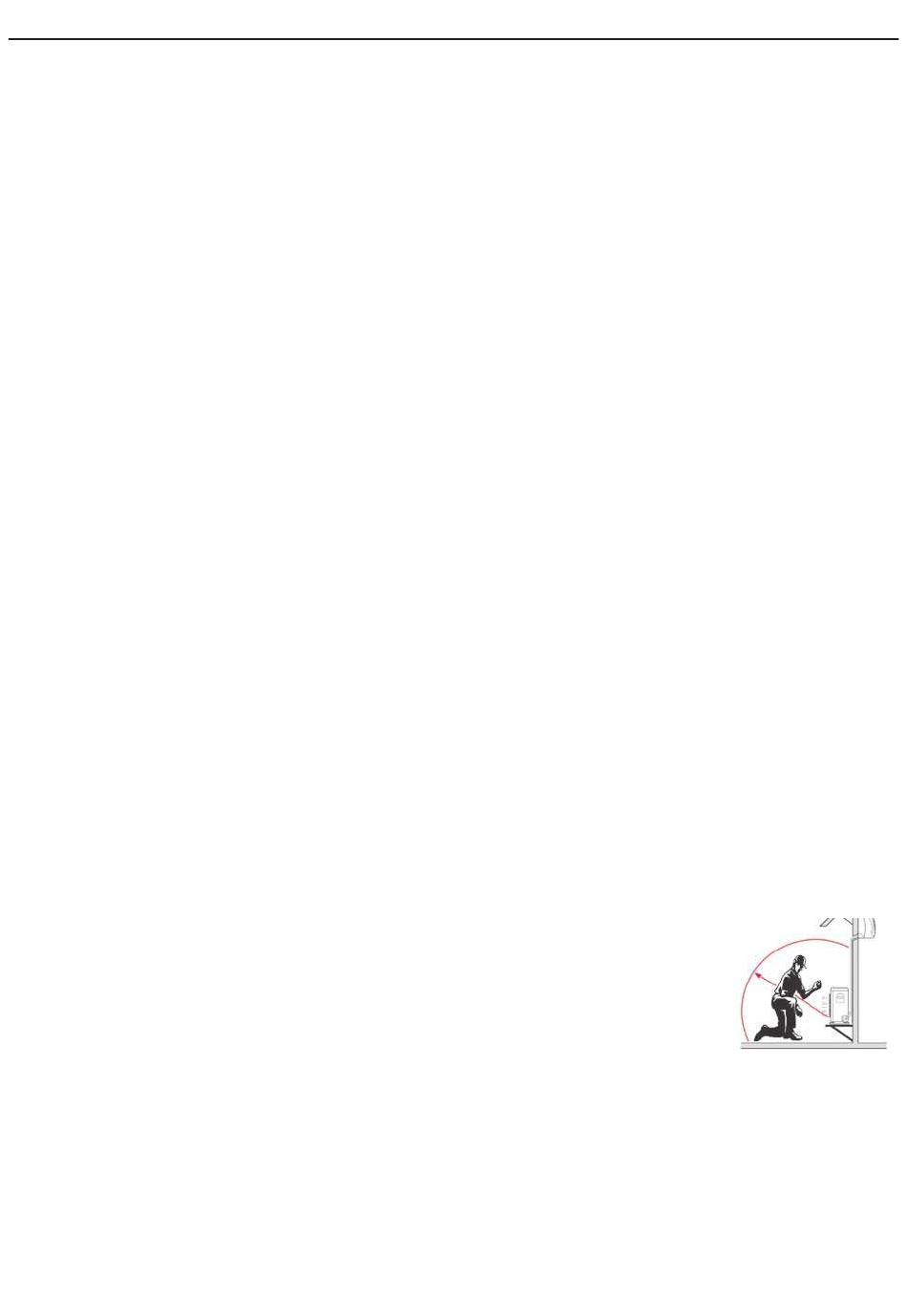

b) Die Austrittsanzeigevorrichtung des Kältemittels muss an einer niedrigen Stelle im Freien
platziert und operabel sein.
