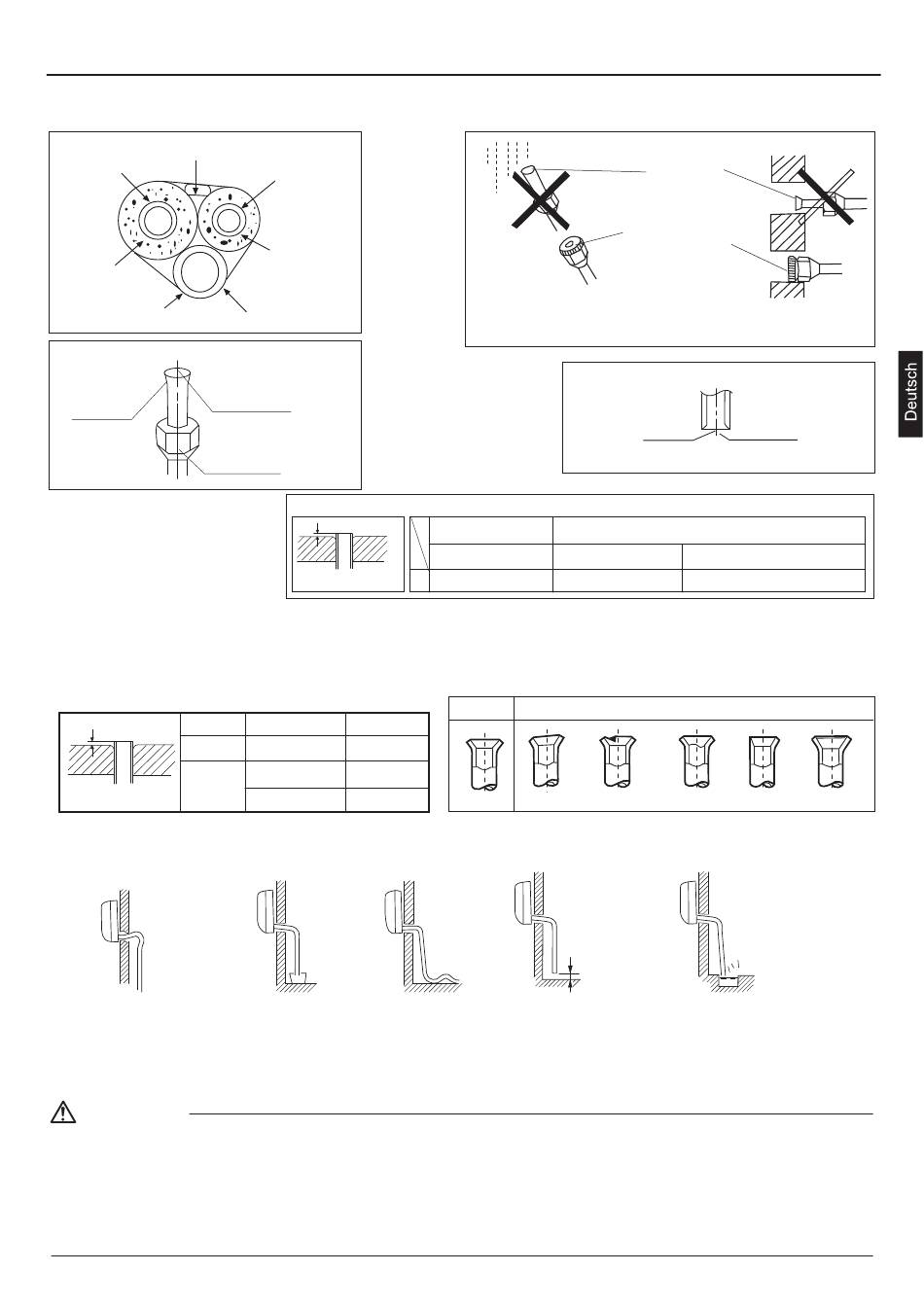

3) Benutzen Sie Wärmeisolierungsrohre für Gas- und Flüssigkeits-Kältemittelrohr.
Verkabelung von Inneneinheit
Gasrohr
Gasrohrisoli
erung
Fertiger Klebeband
Entfeuchtungskanal
Überprüfen
Das Rohrende muss
Die innere Oberfläche
gleichfalls in einem
des Bördels muss
perfekten Kreis gebördelt.
fehlerfrei sein.
Stellen Sie sicher, dass
die Bördelmutter passt.
8. Schneiden und Bördelarbeit des Rohrs.
● Rohrschneiden wird mit einem Rohrschneider ausgeübt und Grate müssen weggenommen warden.
● Nachdem die Bördelmutter gesteckt wird, Bördelarbeit wird ausgefürht.
Rohr
A
Flüssigk
eitsseite
Gasseite
Bördelwerkzeug
9. Auf Entfeuchtung
● Bitte installieren Sie die Entfeuchtungskanal so, dass er ohne Versagen gerade abwärts gelegt wird. Bitte entfeuchten Sie nicht wie folgt.
Es wird hoch
halbwegs.
● Bitte gießen Sie Wasser in die Entfeutungspanne der Inneneinheit und bestätigen Sie, dass die Entfeuchtung völlig nach Außen
abgeleitet wird.
● Für den Fall, dass ich der Entfeutungskanal in einem Zimmer befindet, bitte verwenden Sie Wärmeisolierung dazu ohne Versagen.
WARNUNG
1) Benutzen Sie kein Mineralöl auf dem Bördelteil.
2) Verhindern Sie den Zugang des Mineralöls in das System, da dieser die Lebensdauer der Einheiten verkürzt.
3) Benutzen Sie nie die Leitung, die für vorherige Installationen verwendet wird . Benutzen Sie die Teile nur, die mit den Einheiten
zugeliefert werden.
4) Installieren Sie keinesfalls einen Trockner für die Einheit R32, um deren Lebensdauer zu garantieren. Das Abtrocken könnte das
System auflösen und beschädigen.
5) Unvollständige Bördeln könnte Kühlmittelgasleckage verursachen.
Flüssigkeitsrohr
Flüssigkeitsro
hrisolierung
Stellen Sie genau an der Stelle, die wie folgt gezeigt wird.
A
Bördelwerkzeug
Rohrdurchme sser
Größe A (mm)
6,35mm(1/4")
0,8~1,5
9,52mm(3/8")
1,0~1,5
12,7mm(1/2")
1,0~1,5
Das Ende ist ins
Wasser untergetaucht.
Es winkt.
Regen
Bördelwerkzeug für R32
Kupplungtyp
Kupplungtyp (Rigid-type)
0-0,5mm
1,0-1,5 mm
Richtig
Beschädig ung
Neigen
von Bördel
Weniger als 5cm
Es lücke mit den Boden
es ist zu klein.
25
Stellen Sic sicher,
eine Kappe zu
setzten,
Wenn keine
Bördelkappe zu
Verfügung steht,
decken Sie den
Bördelmond mit
Klopfen ab, um Staub
und Waaser
fernzuhalten.
Schneiden Sie
Den Grat
genau am U-
wegnehmen.
Winkel.
Konventionelles Bördelwerkzeug
Kupplungtyp
1,5-2,0mm
Falsch
Knacken
Teilweise
Es gibt einen schlechten
Geruch vom Graben.
Wand
Zu Außen
