Abpumpen
Um die Umwelt zu schutzen, stellen Sich sicher, beim Umzug und Entsorgen der Einheit sie abzupumpen.

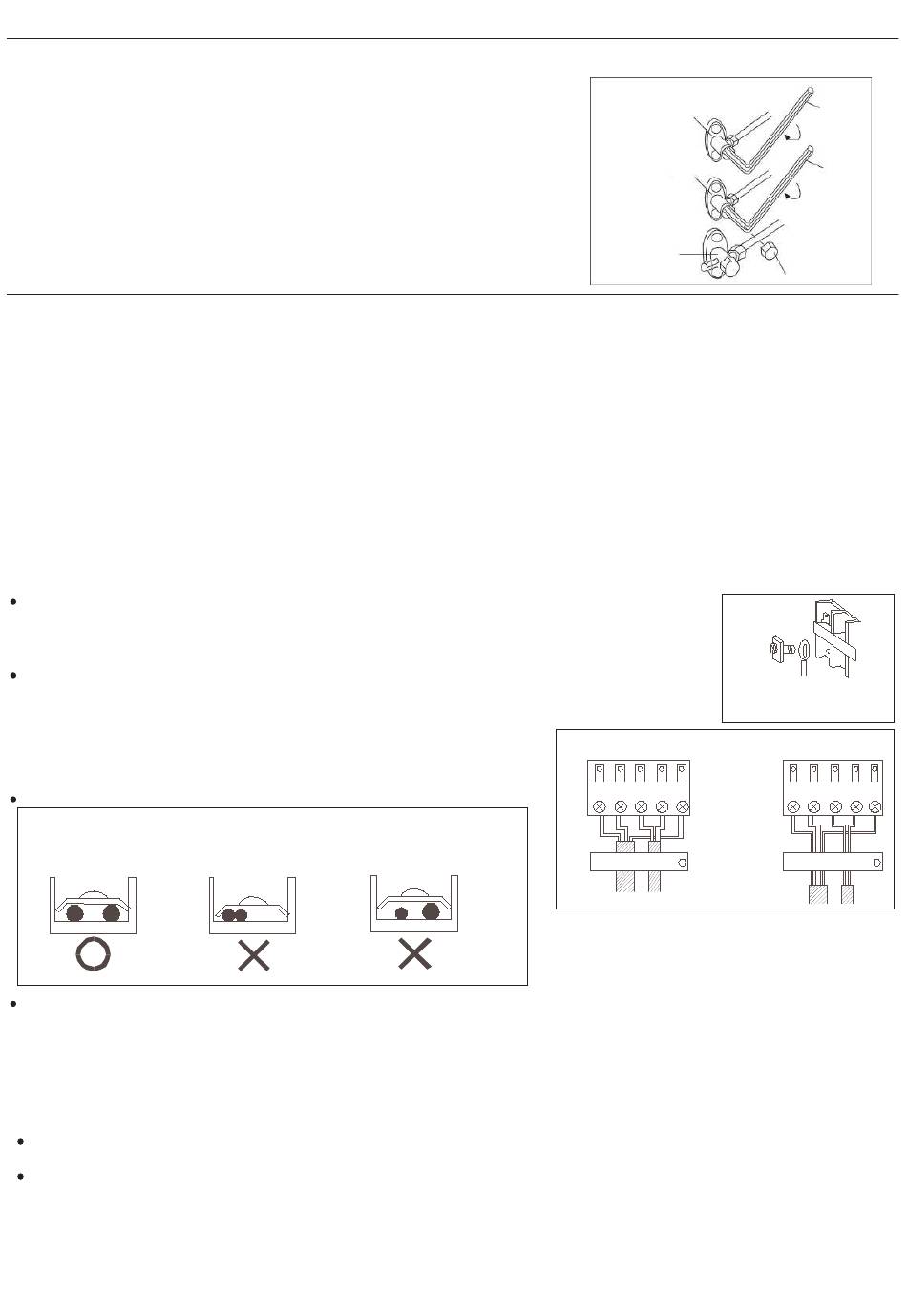

1) Entfernen Sie jeweils die Ventilkappen vom ATW-, Flüssigkeits- und Gasabsperrventil.
2) Führen Sie eine Zwangskühlung durch (Vgl. Folgekapitel „Testlauf").
3) Schließen Sie nach fünf bis zehn Minuten das ATW-Absperrventil und das
Flüssigkeitsabsperrventil mit einem Sechskantschlüssel.
4) Schließen Sie das Gasabsperrventil nach zwei bis drei Minuten und stoppen sie den
gezwungenen Kühlungsbetrieb.
Bitte beachten:
1. Im Wärmerückgewinnungsmodus ist die Heizwirkung der ATW-Einheit (Wassertank) bei
niedrigen Außentemperaturen oder geringem Kühlbedarf in den Räumen relativ abgeschwächt.
Verkabelungsarbeit
1. Elektrische Verkabelung
● Die Klimaanlage muss speziellen Stromkreis benutzen und durch qualifiziertem Elektriker nach den Verkabelungsregelungen von
nationalem Standard verkabelt werden.
● Der Erdungskabel und der neutrale Kabel müssen streng getrennt gelegt. Es ist falsch, der neutrale Kabel mit Erdungskabel zu
verbinden.
● Der explosionsgeschützte elektrische Leckage-Brecher muss installiert werden.
● Alle elektrischen Kabel müssen Kupferkabeln sein. Stromversorgung: 1PH, 220-240V~, 50/60Hz.
● Im Fall einer Stromkabelbes und Kommunikation chädigung sollte sie ersetzt durch den Hersteller o oder deren Wartungszentrum oder
andere ähnlich qualifizierte Person, etwa um das Risiko von Stromschlag zu vermeiden. Die Verbindungskabel müssen beschutzt werden.
Sicherungsdraht: T25A 250VAC(Leiterplatte).
● Bitte Überprüfen Sie den Schaltungsdiagramm über den ersetzten Sicherungsdraht und explosionsgeschützten Sicherungsdraht
● Die Spezifikation von Stromkabel ist H05RN-F3G 4,0mm
● Die Spezifikation von Kabel between Innen- und Außeneinheiten ist H05RN-F4G 2,5mm
● Die Spezifikation des Kommunikationskabels zwischen ATW- und Außeneinheit lautet H05RN-F2G 0,75mm
●
Das Kommunikationskabel zwischen Außengerät und ATW-Tank sollte abgeschirmt und paarweise verdrillt sein. Die Kabelabschirmschicht
muss mit der Erde oder dem mit der Erde verbundenen Gehäuse des Geräts verbunden werden (Innenseitig oder außenseitig).
2. Verkabelungsmethode
Verkabelungsmethode von orbikulären Terminalen
Was die Verbindungsleitung mit orbikulären Terminalen angeht, wird deren Verkabelungsmethode im
rechten Abbild gezeigt: nehmen Sie die Verbindungsschraube weg, stellen Sie die Schraube durch den Ring
am Ende der Leitung, verbinden Sie sie dann mit der Abzweigdose und befestigen Sie die Schraube.
Verkabelungsmethode von geraden Terminalen.
Was die Verbindungsleitung ohne orbikuläre Terminalen angeht, ist deren
Verkabelungsmethode so: lockern Sie die Verbindungsschraube, und stecken Sie
das Ende der Verbindungsschraube völlig in die Abzweigdose ein und befestigen
Sie die Schraube.
Ziehen Sie die Leitung leicht nach Außen, um sicher zu stellen, dass sie fest
gestützt wird.
Crimpverbindungsmethode für Leitungen ohne Terminale
Verbinden Sie den Kabel
mit dem gleichen
Durchmesser mit die zwei
Seiten des Terminals.
Crimpverbindungsmethode für Verbindungsleitung
Die Leitung muss nach der Verbindung befestigt von Kabelabdeckung werden. Die Kabelabdeckung sollte auf dem Schutzmantel der
Verbindungsleitung drücken, wie im ganz rechten Abbild gezeigt wird.
Bitte beachten: Bei Verbindung des Kabels bestätigen Sie vorsichtig die Terminalnummer von Innen- und Außeneinheiten.
Inkorrekte Leitung wird das Steuergerät der Klimaanlage beschädigen oder die Einheit kann nicht funktionieren.
3. Verkabelungsmethode von Außeneinheit:
Demontieren den Klemmkastendeckel und Klemme.
Stromleitung
Verbiden bzw den Energiebündel, Neutralleiter und Schutzleiter zu L/N auf Klemmleiste und Erdungsschraube auf Blech.
Kommunikationslinie zwischen Inneneinheit und Außengerät
Beispielsweise- Verbiden bzw den Klemme 1/2/3/GND von Inneneinheit zu 1/2/3 an Klemme B und Erdungsschraube auf Blech.
Verbinden Sie jeweils die Klemmen C1/C2 des ATW-Geräts mit den Klemmen C1/C2 am ATW-Außengerät.
Max. 5 Inneneinheits auf 5U Außengerät und die restlichen Außengerät erfolgten nach dem gleichen Prinzip.
Neu installieren den Klemme und Klemmkastendeckel nach den Installationshandbuch, nach den Anschluss oben genannt getan.
Bitte beachten: Stromkabel und Kommunikationskabel werden von Konsumenten selbst angeboten.
Verbinden Sie nicht den
Verbinden Sie den Kabel mit
Kabel mit verschiedenen
dem gleichen Durchmesser
nicht mit derselben Seite des
Terminals.
2
.
Durchmessern.
26
ATW-
Absperrventil
Flüssigkeitsabspe
rrventil
Gasabsperrventil
.（Mehr als 30m, wählen H07RN-F4G 4.0mm
2
2
Richtiges Drücken
Abzweigdose
Druckklemmen
Sechskantsc
hlüssel
Schließen
Sechskantsc
hlüssel
Schließen
Ventilkappe
2
）
Verkabelungsmethode
für Ringklemme
Falsches Drücken
