Précautions d'installation
Vérifiez la solidité et le niveau de la masse d'installation de sorte que l'unité ne provoque aucune vibration de fonctionnement ou bruit
après l'installation.
Conformément au dessin de fondation, fixez solidement l'unité à l'aide des boulons de fondation. (Préparez quatre ensembles
de boulons de fondation M8 ou M10, écrous et rondelles chacun qui sont disponibles sur le marché.)
Il est préférable de visser les boulons de fondation jusqu'à ce qu'ils soient à 20mm de la surface de la fondation.

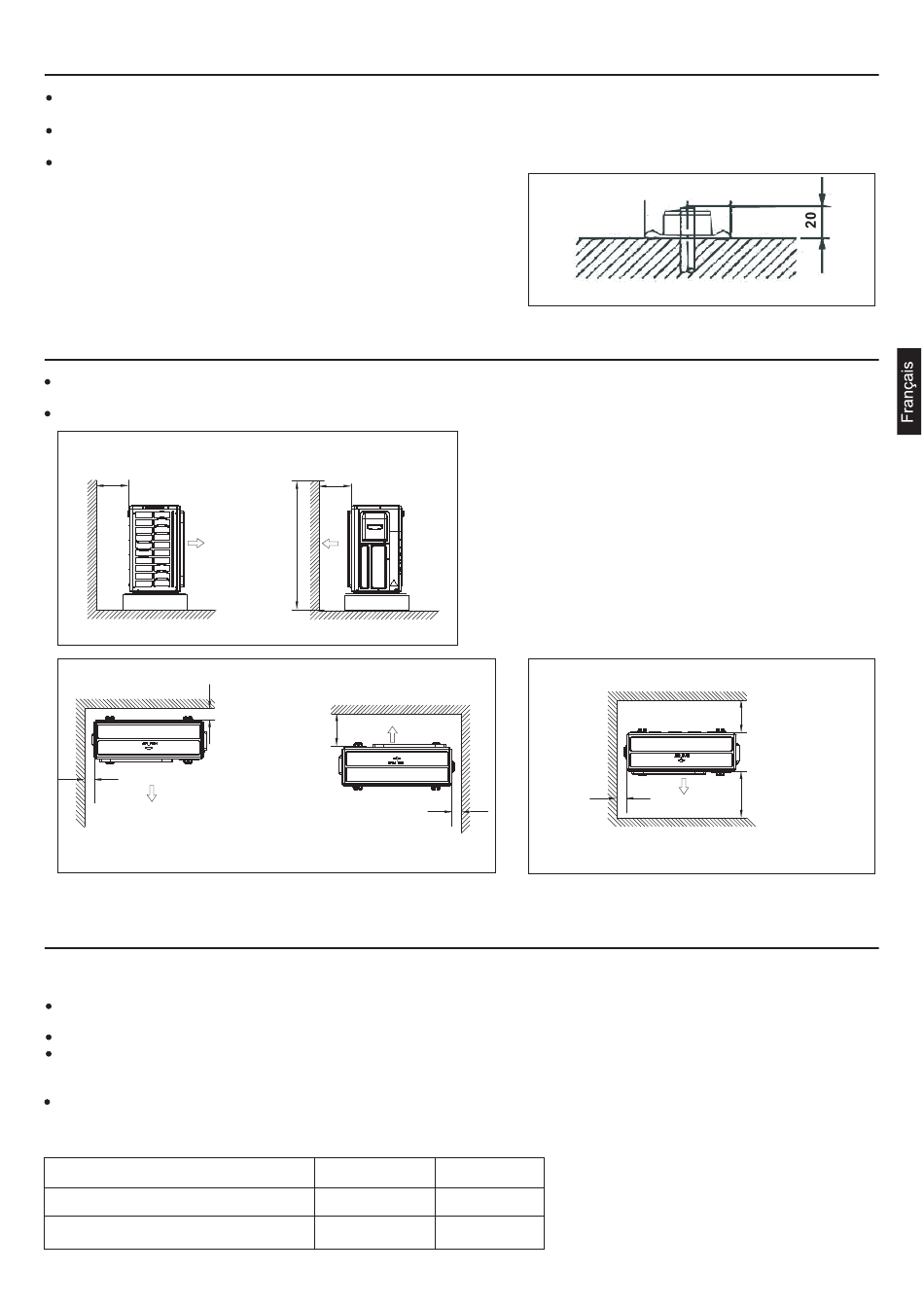

Directives d'installation de l'unité extérieure
Si un mur ou un autre obstacle se trouve sur la trajectoire d'entrée ou de sortie d'air de l'unité extérieure, suivez les consignes
d'installation ci-dessous.
Pour tous les types d'installation ci-dessous, la hauteur de la paroi du côté échappement doit être de 1200 mm ou moins.
Unité : mm
Mur qui face à un côté
Plus de 50
Vue de côté
Mur faisant face à deux côtés
Unité : mm
Plus de
100
Plus de
100
Limitations sur l'installation
1. Précautions d'installation
Vérifiez la solidité et le niveau de la masse d'installation de façon à ce que l'unité ne provoque aucune vibration de
fonctionnement ou bruit après l'installation.
Conformément au dessin de fondation, fixez solidement l'unité à l'aide des boulons de fondation.
Il est préférable de visser les boulons de fondation jusqu'à ce qu'ils soient à 20 mm de la surface de la fondation.
2. Sélection d'un emplacement pour l'installation des unités intérieures
La longueur maximale admissible de la tuyauterie de réfrigérant et la différence de hauteur maximale permise entre les unités
intérieure et extérieure sont indiquées ci-dessous. (Plus la tuyauterie de réfrigérant est courte, meilleures sont les performances.
Connectez pour que la tuyauterie soit aussi courte que possible. La longueur autorisée la plus courte par pièce est de 3m)
Classe de capacité de l'unité extérieure
Tuyauterie à chaque unité intérieure
Longueur totale de la tuyauterie entre
toutes les unités
Plus de 300
1200
ou moins
Plus de
300
Vue de côté
3U55S2WR1FA
25m max.
50m max.
Unité : mm
Plus de 50
Plus
de 50
4U70S2WR1FA
25m max.
60m max.
21
Mur faisant face à trois côtés
Plus de 150
Plus de 300
Vue de côté
