Proefdraaien
● Controleer voordat u met de test begint of de volgende werkzaamheden met succes zijn uitgevoerd.
1) Correct leidingwerk;
2) Correcte bedradingswerkzaamheden;
3) Correcte afstemming van binnen- en buitenunit;
4) Correct bijvullen van koelmiddel indien nodig.
● Zorg ervoor dat alle afsluiters volledig open zijn.
● Controleer de spanning die wordt geleverd aan de
buiten- en binnenunits, bevestig dat dit 220-240V is.
● Bedradingsfoutcontrole
Dit product kan de bedradingsfout automatisch controleren.
Opmerkingen: Geforceerde koelmodus: Zet DIP "2" in de stand AAN van SW1 voordat u begint met testen.

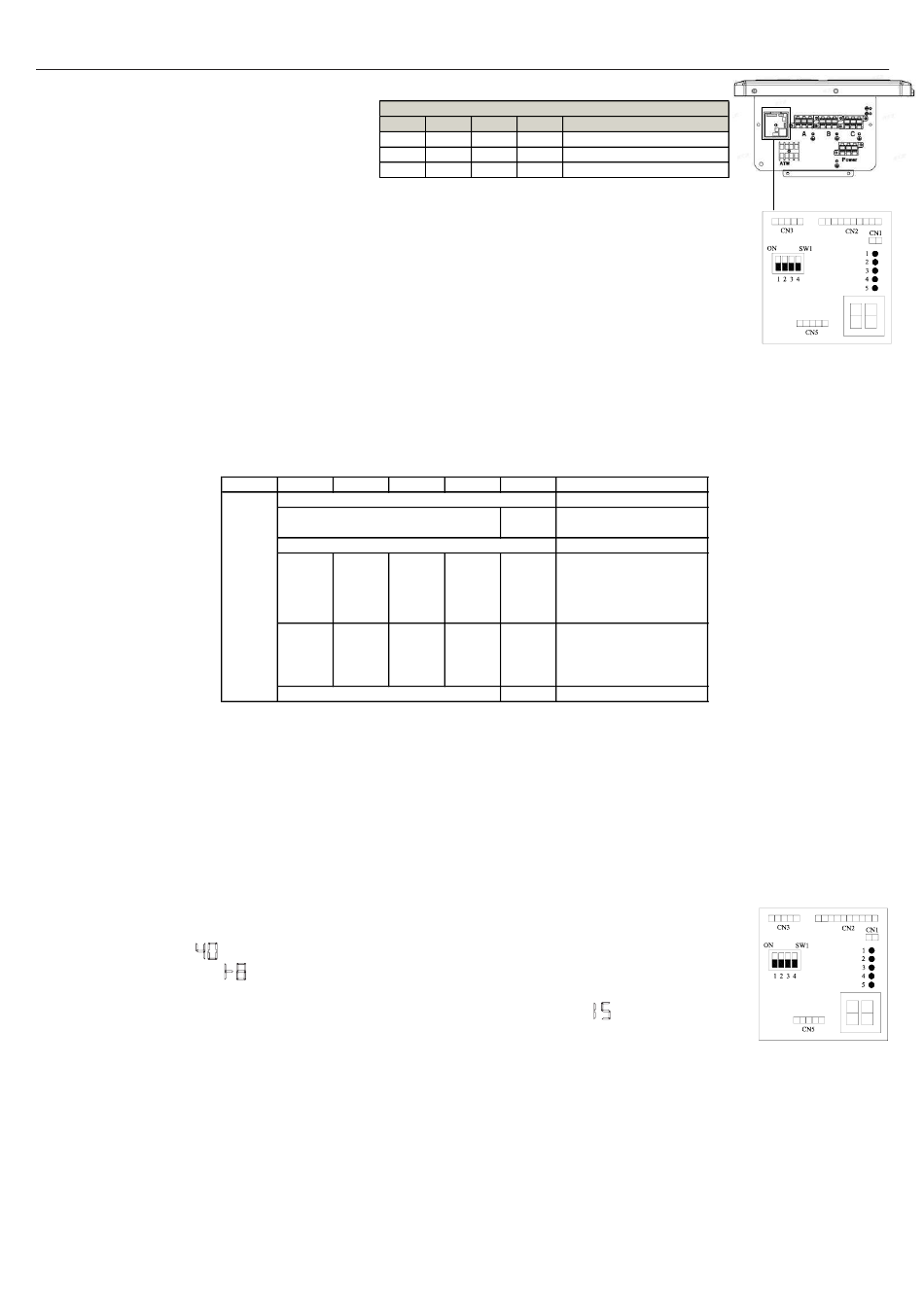

Schakel alle 4 dip-schakelaars op de kleine service printplaat van de buitenunit in, zoals rechts wordt getoond.
Elke keer dat de pen wordt vervangen, wordt de eeheid uitgeschakeld en ingeschakeld. Schakel vervolgens het
apparaat uit en weer in, het systeem zal de werking van"Wiring Error Checkuitvoeren". Na 3 minuten stand-by
start de unit voor automatische controle van de bedrading.
Ongeveer 30 ~ 50 minuten (afhankelijk van hoeveel eenheden in het systeem zijn geïnstalleerd) nadat de
eenheid is gestart, worden de fouten in de bedrading weergegeven door de LED (1 tot 3).
Tijdens deze bewerking toont het digitale nummer afwisselend de werkfrequentie van de compressor (bijv. 50 staat voor de
huidige bedrijfsfrequentie) en de letter CH(betekent controleren).
Na deze handeling, als alle bedrading correct is, toont het digitale nummer "0", als er een verkeerde bedrading is, toont het digitale
nummer "EC" (foutverbinding) en knippert het ook.
De LEDs van de servicemonitor geven de fout in de bedrading aan, zoals weergegeven in de onderstaande tabel. Raadpleeg de
onderhoudshandleiding voor meer informatie over het lezen van het LED-display.
Als zelfcontrole niet mogelijk is, controleer dan de bedrading en leidingen van de binnenunit op de gebruikelijke manier.
● Test uitgevoerd.
1) Stel de laagste temperatuur in op 16 ° C om de koeling te testen. Stel de hoogste temperatuur in op 30 ° C om
de verwarming te testen. Als de temperatuur lager is dan 16 ° C, is het onmogelijk om koeling te testen met de
afstandsbediening, en ook wanneer de temperatuur hoger is dan 30 ° C, is het onmogelijk om verwarming te testen.
2) Controleer zowel de koel- als verwarmingswerking van elke unit afzonderlijk en controleer vervolgens ook de
gelijktijdige werking van alle binnenunits.
3) Controleer de uitlaattemperatuur van de binnenunit nadat u de unit ongeveer 20 minuten hebt gebruikt.
4) Nadat het apparaat is gestopt of de werkmodus is gewijzigd, start het systeem gedurende ongeveer 3 minuten niet
opnieuw.
5) Tijdens het koelen kan er vorst op de binnenunit of leidingen optreden, dit is normaal.
6) Bedien het apparaat volgens de bedieningshandleiding. Leg onze klanten vriendelijk uit hoe ze via de handleiding
moeten werken.
● Zeven segment numerieke weergave
1) Wanneer de unit in werking is, geeft dit zeven tellend numerieke segment de frequentie van de
compressor weer. "
Hz is,betekent dat de "
2) Wanneer er een fout optreedt, knippert een zeven tellend numeriek segment en worden
sommige cijfers weergegeven. Dit nummer is een foutcode. Een knipperend"
bijvoorbeeld fout nr.15, hetgeen een communicatiefout binnen en buiten is.
● Communicatie LED
3U55S2WR1FA heeft 3 groene LED's wat 3 binnenunits betekent, 4U70S2WR1FA heeft 4 groene LED's wat 4
binnenunits betekent. Bij de 3U55S2WR1FA en 4U70S2WR1FA vertegenwoordigt LED 5 de ATW-unit. Als één LED blijft
branden, betekent dit dat de corresponderende binnenunit goed communiceert met de buitenunit. Als een LED niet brandt,
betekent dit dat er geen communicatie is tussen binnen- en buitenunit.
Opmerkingen:
1) Wanneer u dit product gebruikt, hoeft u het adres niet in te stellen. Maar de L / N-draden tussen binnen-buitenunits
moeten overeenkomen, anders treedt er een communicatiefout op.
2) Instelling voor stille werking. Zet de DIP "8" op ON positie van SW5, het systeem zal met minder ruis werken, maar de
max. capaciteit zal ook iets verminderen.
3) Wijzig de instellingen van andere schakelaars niet, verkeerde instellingen kunnen het systeem beschadigen of andere
storingen veroorzaken.
SW1-1
AAN
LED
1
2
ALLEN Knipperen
AAN
KNIPPEREN
KNIPPEREN
Status
AAN
KNIPPEREN
KNIPPEREN
Alleen één LED knippert
" Betekent bijvoorbeeld dat de bedrijfsfrequentie van de compressor 40
" frequentie van de compressor 108 Hz is.
DIP-schakelaarinstellingen van SW1
SW1-2
SW1-3
SW1-4
UIT
UIT
UIT
UIT
Normale bediening (standaard)
UIT
AAN
UIT
UIT
Handmatig geforceerde koeling
AAN
AAN
Foutcontrole van IDU&ODU-bedrading
AAN
3
5(ATW)
4
UIT
De eenheid is niet-aangesloten
Automatische inspectie is onmogelijk, alle
/
eenheden zijn verkeerd aangesloten
ALLEN AAN
Alle Eenheden zijn correct aangesloten
AAN: de eenheid is correct aangesloten
KNIPPEREN: de eenheid is verkeerd
aangesloten, het is nodig om de
bedrading tussen 2 en 3 handmatig te
AAN
/
vervangen
UIT: de ATW-eenheid is verkeerd
aangesloten
AAN: de eenheid is correct aangesloten
KNIPPEREN: de eenheid is verkeerd
aangesloten, het is nodig om de
AAN
/
bedrading tussen 2 en 3 handmatig te
vervangen
/
Abnormaal
28
Beschrijving
Bericht
