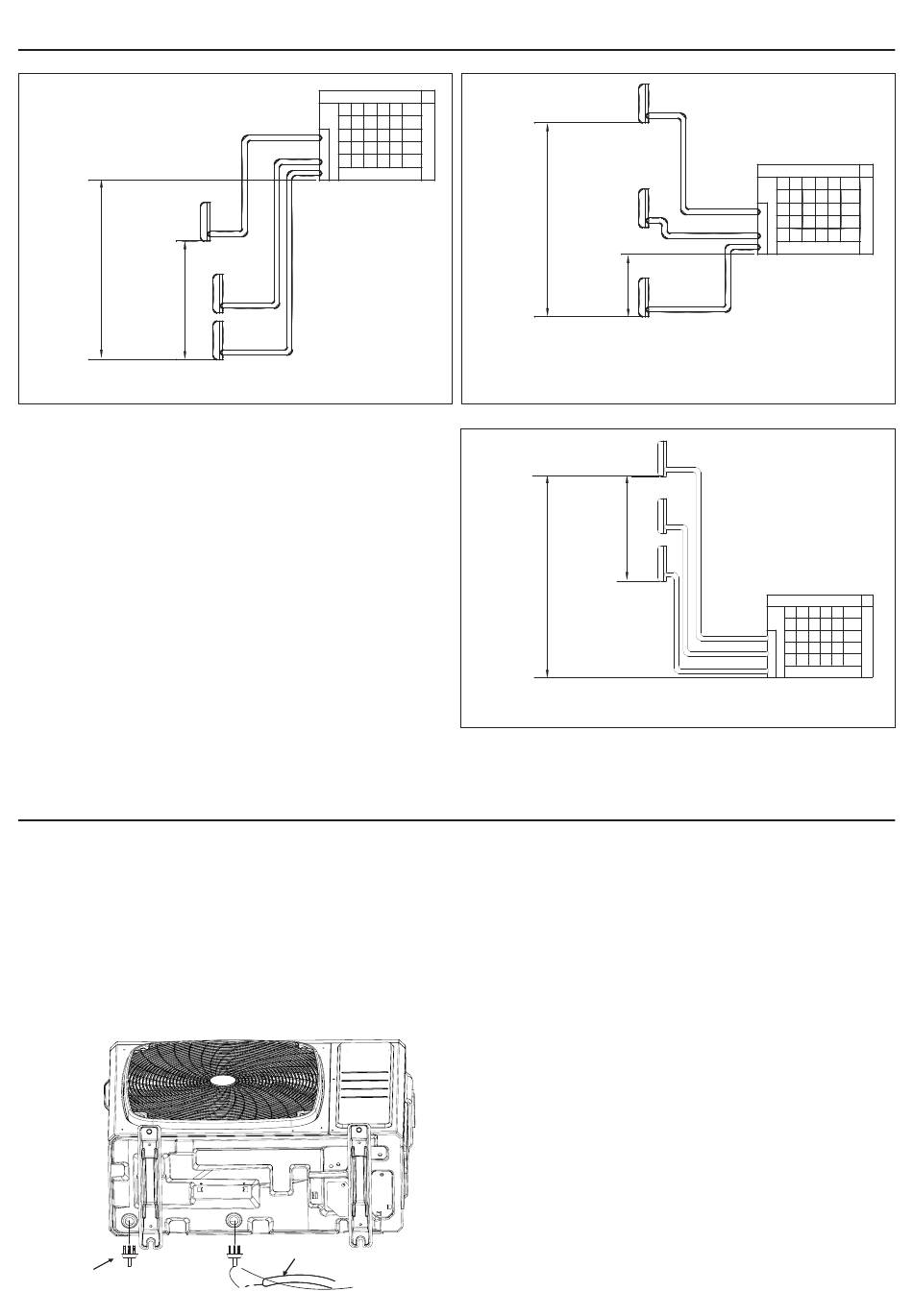

Limitations sur l'installation
Unité intérieure
Différence
de niveau:
15m max.
Différence
de niveau:
7,5m max.
Si l'unité extérieure est placée plus haut que toutes les unités
intérieures.
Travaux de tuyauterie de réfrigérant
1. Installation de l'unité extérieure
1) Lors de l'installation de l'unité extérieure, reportez-vous à "Précautions pour la sélection de l'emplacement 1" et "Dessins
d'installation de l'unité intérieure/extérieure".
2) Si le drainage est nécessaire, suivez les procédures ci-dessous.
2. Drainage
1) Utilisez le bouchon de vidange pour le drainage.
2) Si le port de vidange est recouvert d'une base de montage ou d'une surface de plancher, placez des bases de pieds
supplémentaires d'au moins 30mm de hauteur sous les pieds de l'unité extérieure.
3) Dans les zones froides, n'utilisez pas de tuyau de vidange avec l'unité extérieure. (Sinon, l'eau de vidange peut geler, ce qui réduit
les performances de chauffage.)
Coude de drainage
Unité extérieure
Différence
de niveau:
15m max.
Tuyau
22
Différence
de niveau:
15m max.
Différence
de niveau:
7,5m max.
Si l'unité extérieure est placée plus haut qu'une ou plusieurs unités
intérieures. (Si inférieur à une ou plusieurs unités intérieures.)
Différence
de niveau:
7,5m max.
Si toutes les unités intérieures sont positionnées plus
haut que l'unité extérieure
Unité extérieure
Unité intérieure
Unité intérieure
Unité extérieure
