Tubature del refrigerante

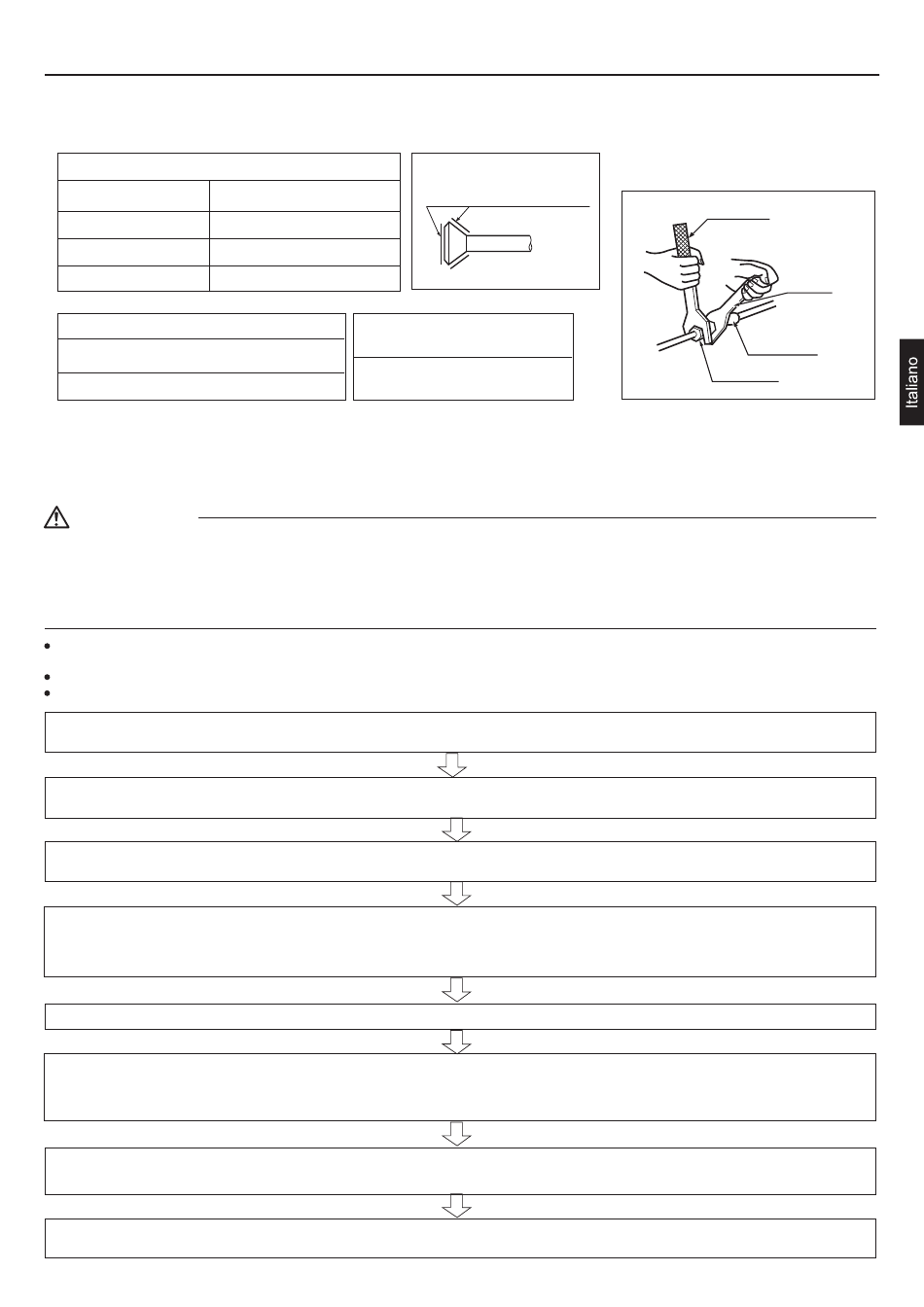

3. Tubature del refrigerante
1) Allineare i centri di entrambe le svasature e stringere a mano i dadi dando 3 o 4 giri. Quindi serrarli completamente usando chiavi
dinamometriche. Quando si stringono i dadi svasati usare chiavi dinamometriche per evitare di danneggiare i dadi svasati e fuoriuscite di gas.
Coppia di serraggio per i dadi svasati
Dado svasato per Ø 6,35
14,2-17,2N.m(144-175kgf.cm)
Dado svasato per Ø 9,52
32,7-39,9N.m(333-407kgf.cm)
Dado svasato per Ø 12,7
49,5-60,3N.m(505-615kgf.cm)
Dado svasato per Ø 15,88
61,8-75,4N.m(630-769kgf.cm)
Coppia di serraggio - tappo della valvola
Tubo liquidi 26,5-32,3 N.m (270-330 kgf.cm)
Tubo gas 48,1-59,7 N.m (490-610 kgf.cm)
2) Per evitare perdite di gas, applicare l'olio refrigerante sia sulla parte interna sia su quella esterna della svasatura (usare olio refrigerante
per R32)
4. Spurgare l'aria e controllare le perdite di gas
Dopo aver completato la posa dei tubi, spurgare l'aria e verificare se ci sono perdite di gas.
ATTENZIONE
1) Non miscelare alcuna sostanza diversa dal refrigerante specificato (R32) nel circuito di refrigerazione.
2) Quando si verificano perdite di gas refrigerante, aerare al massimo la stanza nel più breve tempo possibile.
3) L'R32, al pari degli altri refrigeranti, va sempre recuperato e non deve essere mai liberato direttamente nell'ambiente.
4) Impiegare una pompa per il vuoto destinata esclusivamente all'uso con l'R32. Utilizzare la stessa pompa per il vuoto con refrigeranti
diversi può danneggiare la pompa o l'unità.
Se si aggiunge refrigerante, spurgare l'aria dai tubi del refrigerante e dall'unità interna utilizzando una pompa per il vuoto, quindi
aggiungere refrigerante.
Usare una chiave esagonale (4mm) per azionare lo stelo della valvola di intercettazione.
Serrare tutti i giunti dei tubi del refrigerante con una chiave dinamometrica applicando la coppia specificata.
Collegare l'estremità sporgente del tubo di caricamento (che proviene dal gruppo manometrico) alla porta di servizio della valvola di intercettazione del
gas.
Aprire completamente la valvola a bassa pressione (Lo) del gruppo manometrico e chiudere completamente la valvola ad alta pressione dello stesso (Hi).
(In seguito non è richiesta alcuna operazione sulla valvola ad alta pressione.)
Indurre il vuoto mediante l'apposita pompa. Controllare che il manometro segni -0.1MPa (-76cmHg).
Si consiglia di proseguire per 1 ora.
Chiudere la valvola a bassa pressione del gruppo manometrico (Lo) e fermare la pompa per il vuoto.
(Lasciare tutto com'è per 4-5 minuti e accertarsi che lo spillo dell'attacco del contatore non rientri.
Il mancato rientro può indicare la presenza di umidità o di perdite dai raccordi. Dopo aver controllato tutto i collegamenti allentando e poi serrando
nuovamente i dadi, ripetere i punti da 2 a 4. )
Rimuovere i tappi dalla valvola di intercettazione del liquido e dalla valvola di intercettazione del gas.
Girare lo stelo della valvola di intercettazione del liquido di 90 gradi in senso antiorario usando una chiave esagonale per aprire la valvola. Chiuderla
dopo 5 secondi e verificare se fuoriesce gas.
Usando acqua saponata, controllare se fuoriesce gas dalla cartellatura dell'unità interna e di quella interna e dagli steli della valvola. Una volta
completato il controllo, togliere l'acqua saponata.
Scollegare il tubo di caricamento dalla porta di servizio della valvola di intercettazione del gas, quindi aprire completamente le valvole di arresto del
liquido e del gas.
(Non tentare di girare la valvola oltre il suo finecorsa.)
Intervenire sulle valvole di arresto del liquido e del gas serrando i tappi delle valvole e i coperchi della porta di servizio con una chiave dinamometrica
usando la coppia specificata. Si veda il punto "3 Tubature del refrigerante "a pagina 23 per maggiori dettagli.
Applicare in questo punto
dell'olio refrigerante
Coppia di serraggio coperchio
porta di servizio
10,8-14,7N. m(110-150kgf.cm)
23
Chiave dinamometrica
Chiave
Giunto del tubo
Dado conico
