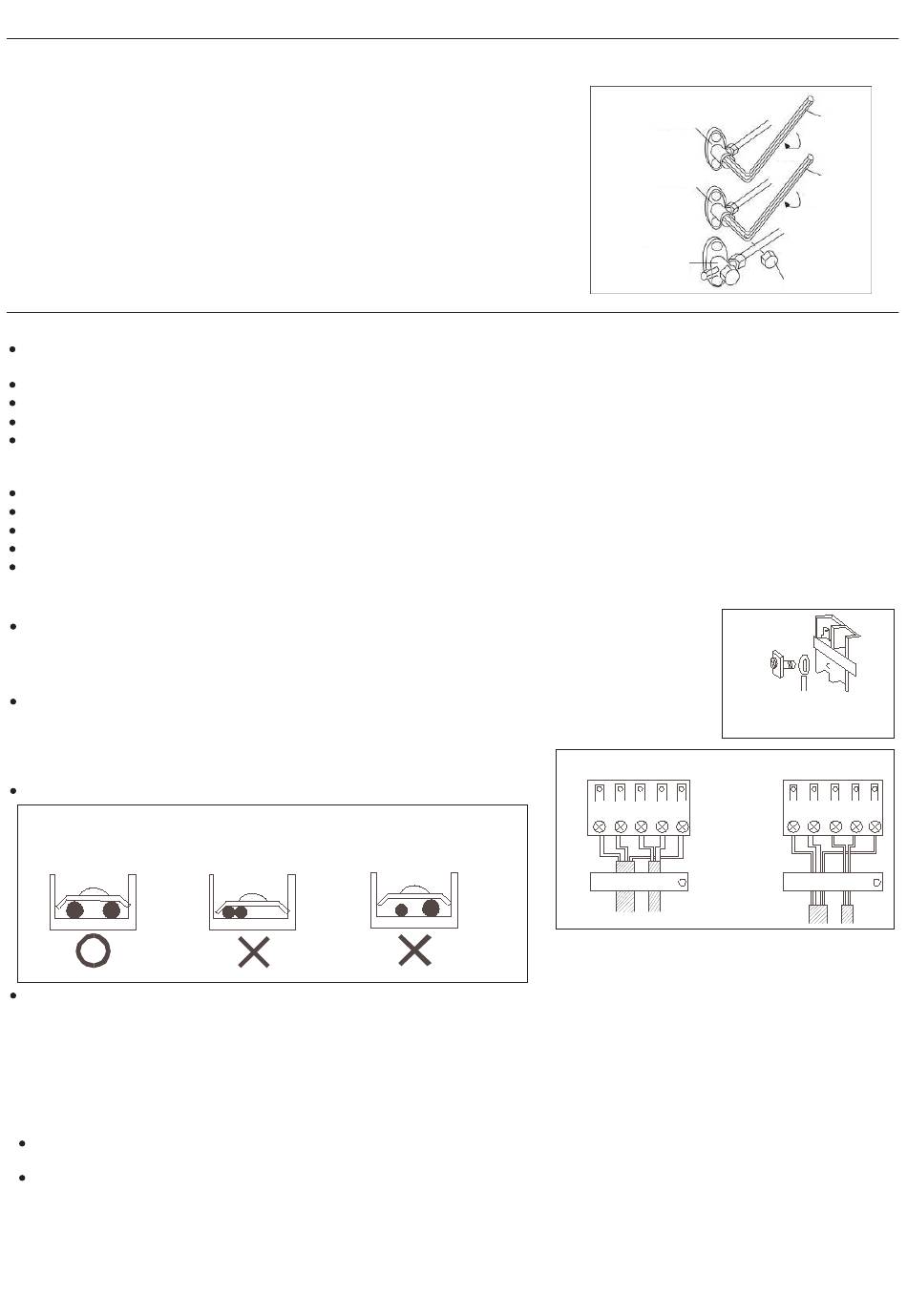

Svuotamento
Per non arrecare danni all'ambiente è necessario svuotare l'impianto quando lo si sposta o lo si rottama.
1) Rimuovere i tappi dalle valvole di arresto ATW, valvola di arresto del liquido e valvola di arresto
del gas.
2) Effettuare l'operazione di raffreddamento forzato. (Vedere il capitolo "Esecuzione del test" seguente)
3) Dopo cinque o dieci minuti, chiudere la valvola di arresto ATW e la valvola di arresto del liquido con
una chiave esagonale.
4) Dopo due o tre minuti, chiudere la valvola di intercettazione del gas e fermare il raffreddamento
forzato.
Note:
1. Nello stato di recupero del calore, quando la temperatura ambiente esterna è bassa o la richiesta
di raffreddamento interna è bassa, l'effetto di riscaldamento dell'unità ATW (serbatoio dell'acqua) è
relativamente ridotto.
Cablaggio
1. Cablaggio elettrico
Il condizionatore deve utilizzare un circuito apposito e il cablaggio deve essere effettuato da un elettricista qualificato nel rispetto
delle norme nazionali vigenti.
È fondamentale tenere separati il cavo di terra e il cavo di neutro. Non è corretto collegare il neutro con il cavo di messa a terra.
Installare un interruttore differenziale antideflagrante.
Impiegare esclusivamente cavi di rame. Alimentazione: 1PH, 220-240V ~, 50 / 60Hz.
Se il cavo elettrico e/o cavo di comunicazione sono danneggiati, vanno sostituiti per evitare scosse elettriche: contattare il
produttore, il centro riparazioni del produttore o un altro soggetto con qualifica equivalente. Il cavo di collegamento deve essere
schermato. Fusibile: T25A 250VAC (scheda circuito elettrico).
Controllare lo schema elettrico per determinare la posizione del fusibile da sostituire; sostituire con un fusibile antideflagrante.
Specifiche del cavo di alimentazione:H05RN-F3G 4.0mm
Specifiche del cavo che collega l'unità interna a quella esterna: H05RN-F4G 2,5 mm
Le specifiche del cavo di comunicazione tra l'unità ATW e l'unità esterna sono H05RN-F2G 0,75 mm² .
Il cavo di comunicazione dell'unità esterna e del serbatoio ATW deve essere di tipo a doppino intrecciato schermato e è
necessario collegare lo strato schermato del cavo a terra o l'involucro dell'unità che si collega a terra (lato interno o lato esterno).
2. Metodo di cablaggio
Metodo di cablaggio per terminali circolari
Per collegare un cavo provvisto di terminale circolare procedere come illustrato
nella figura a destra: rimuovere la vite di fissaggio, farla passare attraverso il foro
del capocorda, quindi collegare alla morsettiera e fissare la vite.
Metodo di cablaggio per terminali diritti.
Per collegare un cavo privo di terminale circolare, procedere in questo modo:
allentare la vite di fissaggio e inserire completamente l'estremità del cavo nella
morsettiera, quindi fissare la vite.
Tirare leggermente il cavo verso l'esterno per confermare che sia ben fissato.
Metodo di connessione a crimpare per cavi senza terminale
Collegare cavi con lo
stesso diametro ai due
lati del terminale
∟
Metodo di connessione a crimpare per il cavo di collegamento
Dopo il collegamento, il cavo deve essere fissato con l'apposito copricavo, il quale deve premere sul rivestimento protettivo del cavo
come mostrato nella figura in alto a destra.
Nota: nell'eseguire il cablaggio, controllare attentamente il numero del terminale delle unità interne ed esterne.
Un cablaggio non corretto danneggia il dispositivo di controllo del condizionatore d'aria oppure impedisce il funzionamento
dell'impianto.
3. Metodo di cablaggio dell'unità esterna:
Rimuovere il coperchio della morsettiera e fascetta.
Cavo di Alimentazione
Collegate rispettivamente filo sotto tensione, neutro, di terra a L/N sulla morsettiera e vite di messa a terra sulla lamiera metallica.
Linea di Comunicazione tra Unità Esterna e Interna
Ad esempio: collegate rispettivamente il terminale 1/2/3/GND di Interna B a 1/2/3 su terminale B e vite di messa a terra sulla lamiera
metallica.
Connettere rispettivamente il terminale C1/C2 dell'unità ATW al C1/C2 sul terminale ATW dell'esterno.
Max. 5 unità interne a 5U Esterna (le altre unità esterne seguono la stessa logica).
Reinserire la fascetta e il coperchio della morsettiera secondo il manuale di installazione, dopo aver concluso il collegamento sopra indicato.
Nota: Il cavo di alimentazione e il cavo di comunicazione non sono forniti dal produttore.
Non collegare cavi con
Non collegare cavi
lo stesso diametro allo
con diametri diversi
stesso lato
.
2
26
Valvola di arresto ATW
Valvola di
intercettazione liquidi
Valvola di
intercettazione gas
.(Più di 30m, scegliere H07RN-F4G 4.0mm²)
2
Metodo di cablaggio per
Corretto
Morsettiera
Fermacavi
Chiave esagonale
Chiudere
Chiave esagonale
Chiudere
Tappo della valvola
capicorda circolari
Sbagliato
