5. Remplissez le réfrigérant
Vérifiez le type de fluide frigorigène à utiliser sur la plaque signalétique de la machine.
Précautions lors de l'ajout de R32
Remplissez du tuyau de liquide sous forme liquide. (recommandé)
1) Avant de remplir, vérifiez si le cylindre a un siphon attaché ou non. (Il devrait avoir quelque chose comme "siphon de remplissage de
liquide attaché" affiché dessus.) (recommandé)

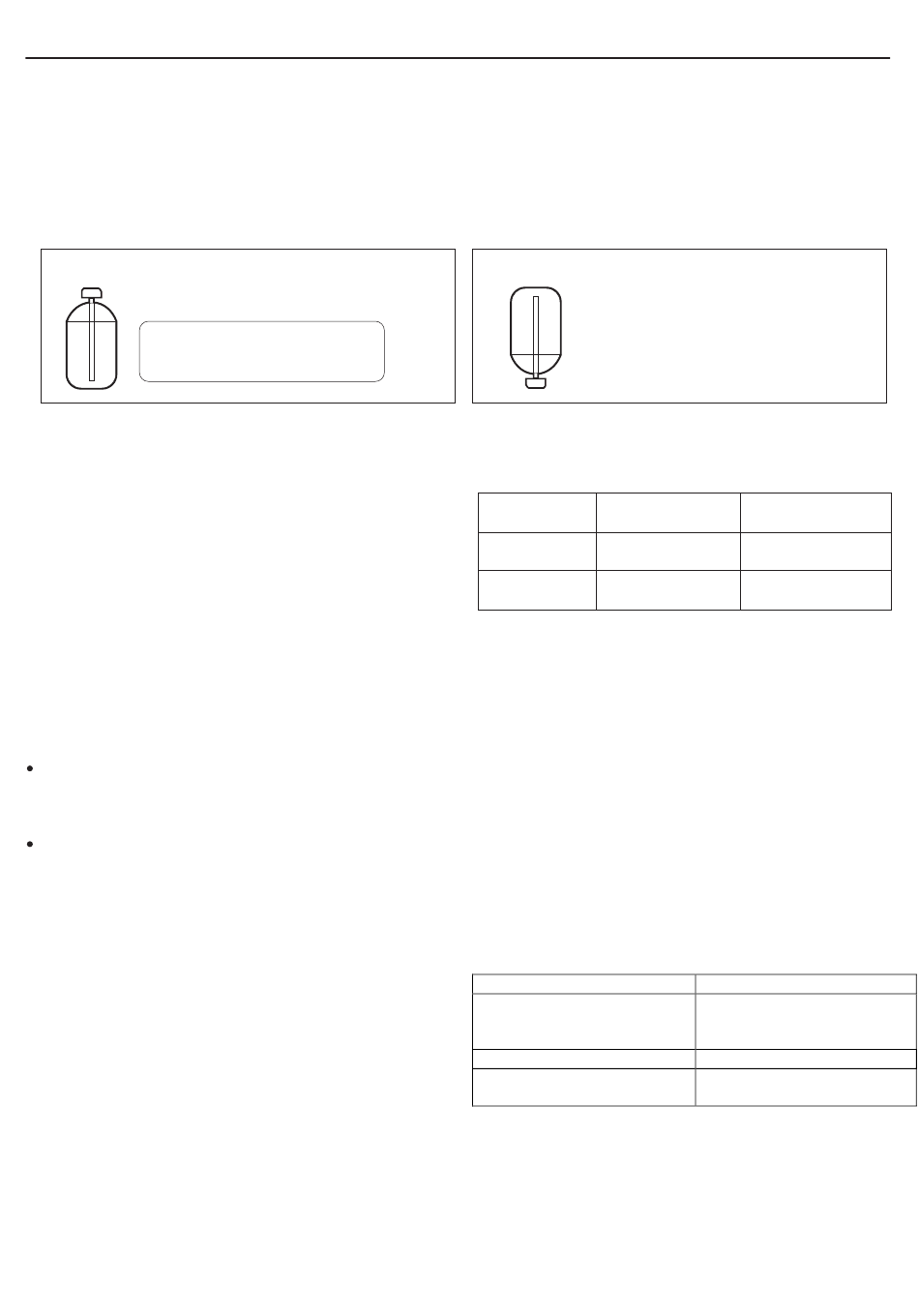

Remplissez un cylindre avec un siphon attaché
Tenez le cylindre verticalement lors du remplissage.
Il y a un tuyau de siphon à l'intérieur,
ainsi le cylindre n'a pas besoin d'être à
l'envers pour remplir de liquide.
2) Veillez à utiliser les outils R32 pour assurer la pression et empêcher l'intrusion de corps étrangers.
6. Chargement avec le réfrigérant
1) Ce système doit utiliser le
2) Ajoutez 20g de réfrigérant par mètre lorsque la longueur totale
de la tuyauterie dépasse la valeur standard, mais assurez-vous
que la longueur totale de la tuyauterie de liquide doit être
inférieure à la valeur max. valeur.
7. Précautions pour la pose de tuyauterie de réfrigérant
Précautions sur la manipulation des tuyaux
1) Protégez l'extrémité ouverte du tuyau contre la poussière et l'humidité.
2) Tous les coudes doivent être aussi doux que possible. Utilisez une cintreuse pour la flexion. (Le rayon de courbure doit être de
30 à 40mm ou plus. )
Sélection de matériaux d'isolation thermique et de cuivre
Lorsque vous utilisez des tuyaux et des raccords en cuivre commerciaux, observez ce qui suit:
1) Matériau d'isolation: Mousse de polyéthylène
Taux de transfert de chaleur: 0,041 à 0,052W/mK(0,035 à 0,045kcal/mh℃)
La température de surface du tuyau de gaz réfrigérant atteint 110℃ max. Choisissez des
matériaux d'isolation thermique qui résisteront à cette température.
2) Assurez d'isoler la tuyauterie de gaz et de liquide et de fournir les dimensions d'isolation ci-dessous.
réfrigérant
R32.
Remplissez d'autres bouteilles
Tournez le cylindre à l'envers lors
du remplissage.
Longueur standard totale
Unité extérieure
de la tuyauterie liquide
3U55S2WR1FA
4U70S2WR1FA
Remarque : ces longueurs sont valables pour l'unité intérieure et
l'unité de réservoir d'eau.
Tuyau de gaz
Diamètre extérieur:
9,52mm,12,7mm Épaisseur:
0,8mm
Tuyau de liquide
Diamètre extérieur: 6,35mm
Épaisseur: 0,8mm
24
Longueur max. totale de
la tuyauterie de liquide
30 m
50m
30 m
60m
Isolation des tuyaux de gaz
Diamètre intérieur: 12-15mm
Épaisseur: 13mm min.
Isolation des tuyaux liquides
Diamètre intérieur: 8-10mm
Épaisseur: 10mm min.
