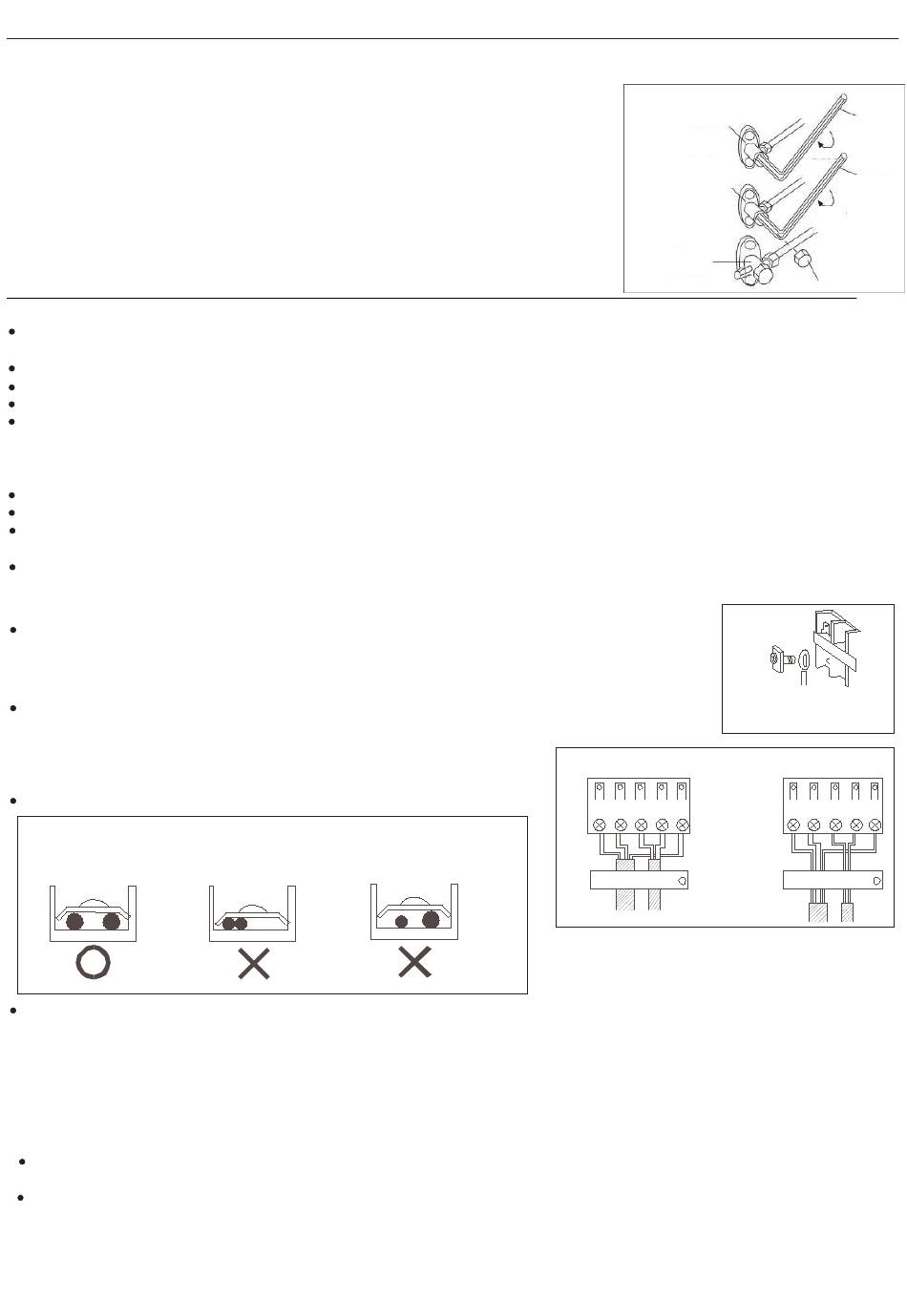

Opération de pompage
Afin de protéger l'environnement, assurez-vous de pomper lors du déplacement ou de la mise au rebut de l'unité.
1) Retirez les capuchons de la vanne d'arrêt ATW (air-eau), de la vanne d'arrêt de liquide et la vanne d'arrêt de gaz.
2) Faites l'appareil fonctionner en mode refroidissement forcé. (Reportez-vous au chapitre « Essai de
fonctionnement »)
3) Après cinq à dix minutes, fermez la vanne d'arrêt ATW et la vanne d'arrêt de liquide avec une clé hexagonale.
4) Après deux à trois minutes, fermez le vaile d'arrêt du gaz et arrêtez l'opération de refroidissement forcé.
Remarque :
1. En état de récupération de chaleur, lorsque la basse température ambiante extérieure est basse ou que la
demande de refroidissement intérieur est faible, l'effet de chauffage de l'unité air-eau (réservoir d'eau) est
relativement faible.
Câblage
1. Câblage électrique
Le climatiseur doit utiliser un circuit spécial, et il faut exécuter le câblage par l'électricien qualifié selon les règles de câblage
spécifiées dans la norme nationale.
Le câble de terre et le câble neutre doivent être strictement séparés. Connectez le câble neutre avec le câble de terre est incorrect.
Le disjoncteur de fuite électrique antidéflagrant doit être installé.
Tout le câble électrique doit être en câble de cuivre. Source de courant: 1PH, 220-240V~, 50/60Hz.
Si la ligne d'alimentation et Câble de communication est endommagée, afin d'éviter tout risque d'électrocution, elle doit être
remplacée par le fabricant ou son centre de réparation ou toute autre personne qualifiée similaire. Le câble de connexion doit être
blindé.
Fusible: T25A 250VAC(Carte de circuit d'alimentation).
Veuillez vérifier le schéma de circuit du fusible remplacé, fusible antidéflagrant.
La spécification du câble d'alimentation est H05RN-F3G 4.0mm
La spécification du câble de communication entre l'unité air-eau et l'unité extérieure est H05RN-F2G 0,5 mm
(pour une distance supérieure à 50 m, choisissez H05RN-F2G 0,75 mm
Le câble de communication entre l'unité extérieure et le réservoir ATW est de type blindé à paire torsadée et la couche de blindage
du câble doit être mise à la terre ou connectée au boîtier de l'unité qui est déjà mis à la terre (côté intérieur et côté extérieur).
2. Méthode de câblage
Méthode de câblage des bornes orbiculaires
Pour le câble de connexion avec des bornes orbiculaires, sa méthode de câblage est
comme indiqué sur la figure de droite: retirer la vis de connexion, passer la vis à
travers l'anneau sur l'extrémité du câble, puis connecter au bornier et serrer la vis.
Méthode de câblage des bornes droites.
Pour le câble de connexion sans bornes orbiculaires, sa méthode de câblage est
la suivante: desserrer la vis de connexion et insérer complètement l'extrémité du
câble de connexion dans le bornier, puis serrer la vis.
Tirez légèrement le câble vers l'extérieur pour confirmer qu'il est fermement tenu.
Méthode de connexion par sertissage pour câbles sans bornes
Connectez le câble de
même diamètre aux
deux côtés du terminal
Méthode de connexion à sertir pour le câble de connexion
Après la connexion, le câble doit être fixé par un cache-câble. Le couvercle du câble doit appuyer sur
la couche de protection du câble de connexion, comme indiqué dans la figure du haut à droite.
Remarque: Lors de la connexion du câblage, vérifiez le numéro de borne des unités intérieure et
extérieure avec précaution. Un câblage incorrect endommagera le contrôleur du climatiseur ou l'unité
ne peut pas fonctionner.
3. Méthode de câblage de l'unité extérieure:
Retirez le couvercle de la boîte de jonction et pince.
Ligne Électrique
Connecter respectivement les fil sous tension, neutre, de terre pour L-N sur bornier et la Vis de terre sur tôle.
Ligne de Communication entre Extérieur et Intérieur
E.g. Connecter respectivement le borne 1/2/3/GND de Intérieur B pour le 1/2/3 sur Borne B et Vis de terre sur tôle de Extérieur.
Connectez respectivement les bornes C1/C2 de l'unité air-eau aux bornes C1/C2 de la borne air-eau de l'unité extérieure.
Max. 5 Intérieur pour 5U extérieur et le reste Extérieur suivre la même logique.
Réinstaller le pince et la boîte de jonction selon le Manuel d'Installation, après le connexion susmentionné effectué
Remarque: Le cordon d'alimentation et le câble de communication sont fournis par les consommateurs eux-mêmes.
Ne pas connecter le
Ne pas connecter le
câble avec des
câble de même diamètre
diamètres différents
du même côté
