5. Uzupełnianie czynnika chłodniczego
Należy sprawdzić rodzaj czynnika chłodniczego zastosowanego na tabliczce znamionowej maszyny.
Środki ostrożności podczas uzupełnienia R32
Należy doprowadzić czynnika chłodniczego przez rurkę cieczy w postaci płynnej. (Zalecane)
1) P rzed napełnieniem należy sprawdzić, że butla jest wyposażona w syfon lub nie. (Powinno być na nim coś w rodzaju
„podłączonego syfonu do napełniania płynem"). (zalecane)

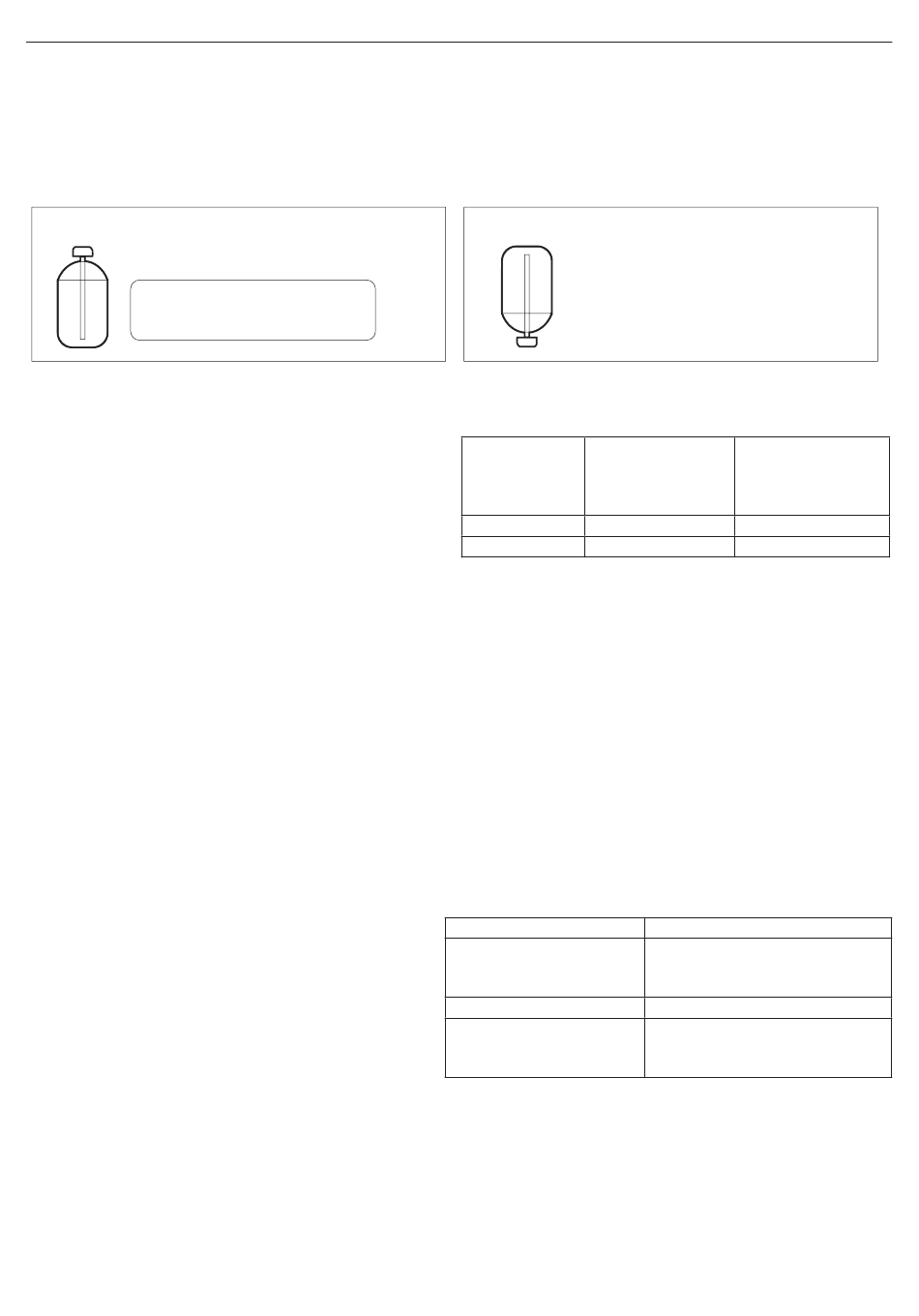

Napełnianie butli z dołączonym syfonem
Podczas napełniania należy ustawić butlę
pionowo.
Wewnątrz znajduje się rura
syfonowa, dzięki czemu butla nie
musi być odwrócona w dół, aby
napełnić się cieczą.
2) Należy używać narzędzi R32, aby zapewnić ciśnienie i zapobiec przedostawaniu się ciał obcych.
6. Napełnianie czynnikiem chłodniczym
1) S ystem ten wykorzystuje wyłącznie czynnik chłodniczy
R32.
2) N ależy napełnić czynnik chłodniczy 20 g na metr, gdy
całkowita długość przewodów rurowych przekroczy
wartość standardową, ale należy upewnić się, że
całkowita długość przewodów rurowych powinna być
mniejsza niż maksymalna wartość.
7. Środki ostrożności przy układaniu rur czynnika chłodniczego
● Przestrogi dotyczące pracy z rurami
1) Należy zabezpieczyć otwarty koniec rury przed kurzem i wilgocią.
2) W szystkie zagięcia rur należy wykonać najdelikatniej. Do gięcia należy używać giętarki do rur (promień gięcia
powinien wynosić od 30 do 40 mm lub więcej).
● Wybór miedzi i materiałów termoizolacyjnych
Podczas korzystania z komercyjnych miedzianych rur i kształtek należy przestrzegać następujących zasad:
1) materiał izolacyjny: Pianka polietylenowa
Szybkość wymiany ciepła: 0,041 do 0,052 W / mK (0,035 do 0,045 kcal / mh ° C)
Temperatura powierzchni rurki czynnika chłodniczego osiąga maks. 110 ° C.
Należy wybrać materiały termoizolacyjne, które wytrzymają tę temperaturę.
2) Należy zaizolować zarówno przewody gazu i cieczy oraz podać wymiary izolacji, jak poniżej.
Napełnianie innych butli
Podczas napełnienia należy obrócić
butlę w dół.
Standardowa
Urządzenie
całkowita długość
zewnętrzne
przewodów
3U55S2WR1FA
4U70S2WR1FA
Uwaga: te długości dotyczą również jednostki wewnętrznej i
zbiornika.
Rura gazowa
Średnica zewnętrzna: 9,52
mm, 12,7 mm
Grubość: 0,8 mm
Rura cieczowa
Średnica zewnętrzna: 6,35
mm
Grubość: 0,8 mm
24
Maksymalna
całkowita długość
przewodów
rurowych
rurowych
30m
50m
30m
60m
Izolacja rury gazu
Średnica wewnętrzna: 12-15 mm,
Grubość: 13 mm min.
Izolacja rur cieszy
Średnica wewnętrzna: 8-10 mm
Grubość: 10mm min.
