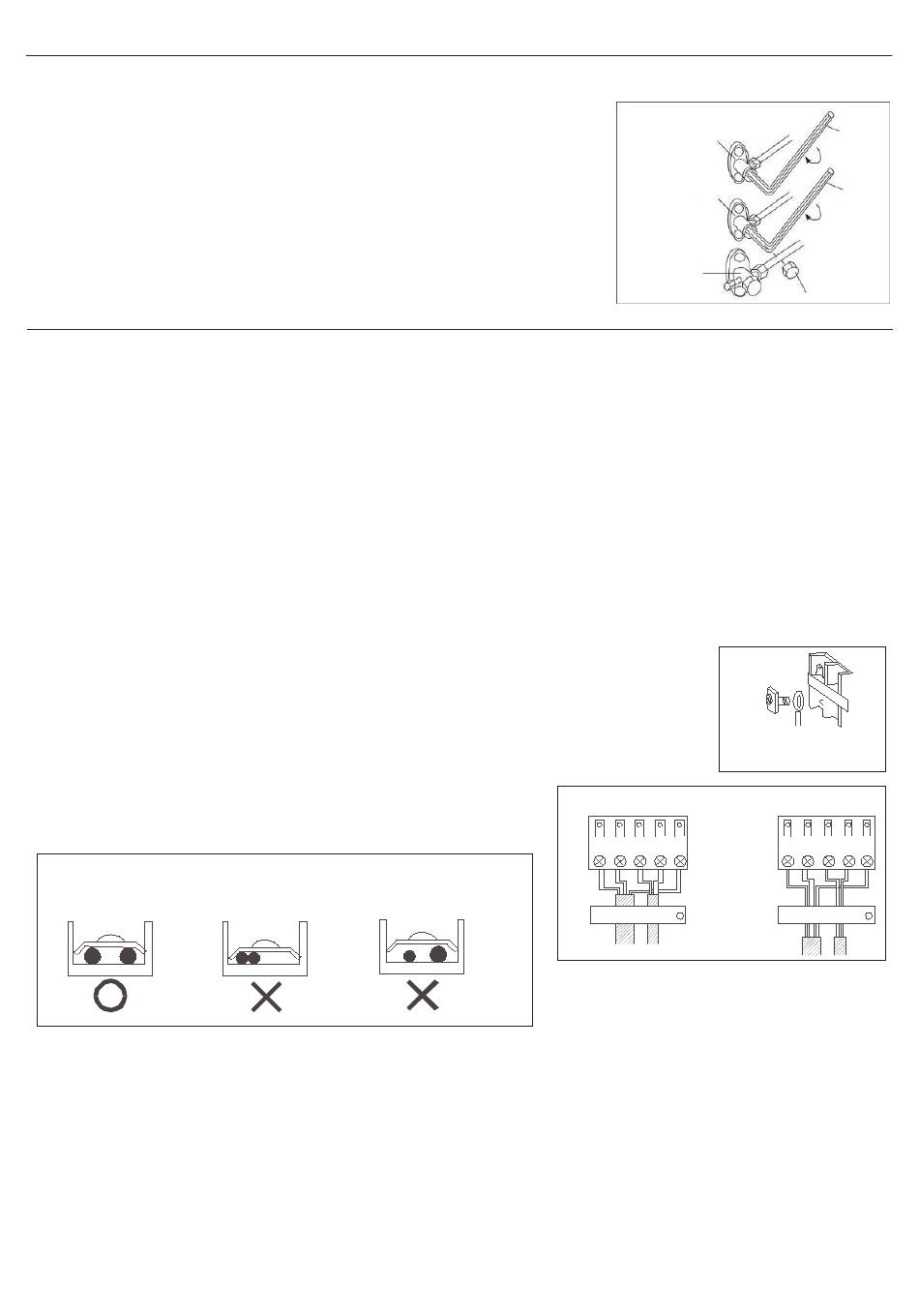

Operacja odpompowania
Aby chronić środowisko, należy pamiętać o wypompowaniu podczas przenoszenia lub utylizacji urządzenia.
1) Usuń zaślepki z zaworu odcinającego ATW, zaworu odcinającego ciecz i zaworu
odcinającego gaz.
2) Wykonaj operację wymuszonego chłodzenia (zobacz poniższy rozdział:
„Uruchomienie testowe").
3) Po pięciu do dziesięciu minutach zamknij zawór odcinający ATW i zawór odcinający
cieczy za pomocą klucza sześciokątnego.
4) Po dwóch do trzech minutach należy zamknąć zawór odcinający dopływ gazu i
zakończyć operację wymuszonego chłodzenia.
Uwagi:
1. W stanie odzyskiwania ciepła, gdy temperatura otoczenia na zewnątrz jest niska lub
zapotrzebowanie na chłodzenie w pomieszczeniu jest niskie, efekt ogrzewania jednostki
ATW (zbiornika wody) jest stosunkowo słabszy.
Prace przy okablowaniu
1. Okablowanie elektryczne
● Należy używać specjalnego obwodu i okablowania do klimatyzatora przez wykwalifikowanego elektryka zgodnie z zasadami
okablowania określonymi w normie krajowej.
● Przewód uziemiający i przewód neutralny muszą być ściśle oddzielone. Podłączenie przewodu neutralnego do przewodu
uziemiającego jest nieprawidłowy.
● Należy zainstalować przeciwwybuchowy wyłącznik różnicowoprądowy.
● Cały przewód elektryczny musi być drutem miedzianym. 1PH, 220–240 V ~, 50/60 Hz.
● W przypadku, gdy przewód zasilający i przewód komunikacyjny zostaną uszkodzone, aby uniknąć ryzyka porażenia prądem
elektrycznym, należy ich wymienić przez producenta lub jego centrum naprawcze lub inną podobną wykwalifikowaną osobę. Kabel
połączeniowy musi być ekranowany.
Bezpiecznik: T25A 250VAC (płytka obwodu zasilania).
● Należy sprawdzić schemat obwodu o wymienionym bezpieczniku i bezpieczniku przeciwwybuchowym.
● Specyfikacją kabla zasilającego jest H05RN-F3G 4,0 mm
● Specyfikacją kabla między urządzeniem wewnętrznym a urządzeniem zewnętrznym jest H05RN-F4G 2,5 mm
przypadku dłużej niż 30 m, należy wybrać H07RN-F4G 4,0 mm
● Specyfikacja kabla komunikacyjnego między jednostką ATW a jednostką zewnętrzną to H05RN-F2G 0,75 mm
●
Kabel komunikacyjny między jednostką zewnętrzną a zbiornikiem ATW powinien być ekranowaną skrętką dwużyłową, a
ekranowana warstwa kabla powinna być połączona z uziemieniem lub obudową urządzenia, która łączy się z uziemieniem (po
stronie wewnętrznej lub zewnętrznej).
2. Metoda okablowania
● Metoda okablowania zacisków orbitalnych
W przypadku przewodu połączeniowego z zaciskami orbitalnymi jego metoda okablowania jest
pokazana na prawym rysunku: należy wykręcić śrubę łączącą, przełożyć śrubę przez pierścień
na końcu drutu, a następnie podłączyć do listwy zaciskowej i dokręcić śrubę.
● Metoda okablowania zacisków prostych.
W przypadku przewodu połączeniowego bez zacisków orbitalnych jego
metoda okablowania: należy poluzować śrubę łączącą i włozyć całkowicie
koniec przewodu łączącego do listwy zaciskowej, a następnie dokręcić śrubę.
Należy lekko wyciągnąć drut na zewnątrz, aby potwierdzić, że jest mocno
przytrzymany.
● Metoda zaciskania przewodów bez zacisków
Należy podłączyć przewód
o tej samej średnicy do
dwóch stron zacisku
● Metoda zaciskania przewodu połączeniowego
Po podłączeniu przewód należy przymocować za pomocą osłony przewodu. Osłona przewodu powinna naciskać na płaszcz
ochronny przewodu połączeniowego, jak pokazano na prawym górnym rysunku.
Uwaga: Podczas podłączania okablowania należy ostrożnie potwierdzić numer zacisków urządzeń wewnętrznych i zewnętrznych.
Nieprawidłowe okablowanie spowoduje uszkodzenie sterownika klimatyzatora lub urządzenie nie będzie działać.
3. Metoda okablowania urządzenia zewnętrznego:
Należy zdjąć pokrywę skrzynki zaciskowej i zacisku.
● Linia napięcia
Należy podłączyć odpowiednio przewód pod napięciem, przewód neutralny, przewód uziemiający do L / N na listwie zaciskowej i
śrubę uziemiającą na blasze.
● Linia komunikacyjna między urządzeniami wewnętrznym a zewnętrznym
Np. podłączyć odpowiednio zacisk 1/2/3 / GND w pomieszczeniu B do 1/2/3 na zacisku B i śrubę uziemiającą na blasze zewnętrznej.
Podłącz odpowiednio zacisk C1/C2 jednostki ATW do C1/C2 na terminalu ATW jednostki zewnętrznej.
Maksymalnie 5 urządzeń wewnętrznych dla 5 urządzeń zewnętrznych, a reszte urządzenia zewnętrzne są zgodne z tą samą logiką.
Ponownie należy zainstalować zacisk i pokrywę skrzynki zaciskowej zgodnie z instrukcją instalacji, po wykonaniu wyżej
wspomnianego połączenia
Uwaga: Przewód zasilający i przewód komunikacyjny zostaną dostarczane przez samych konsumentów.
