3) Use tubos de isolamento térmico separados para tubos de
gás e líquido refrigerante.
Fiação da unidade inter
Tubo de gás
Isolamento de
tubo de gás
Fita de acabamento
Mangueira de drenagem
Verificação
A superfície
A extremidade do tubo
interna de
deve ser uniformemente
alargament o
queimada em um
deve ser livre
círculo perfeito.
de falhas.
Certifique de que a porca de
alargamento esteja encaixada.

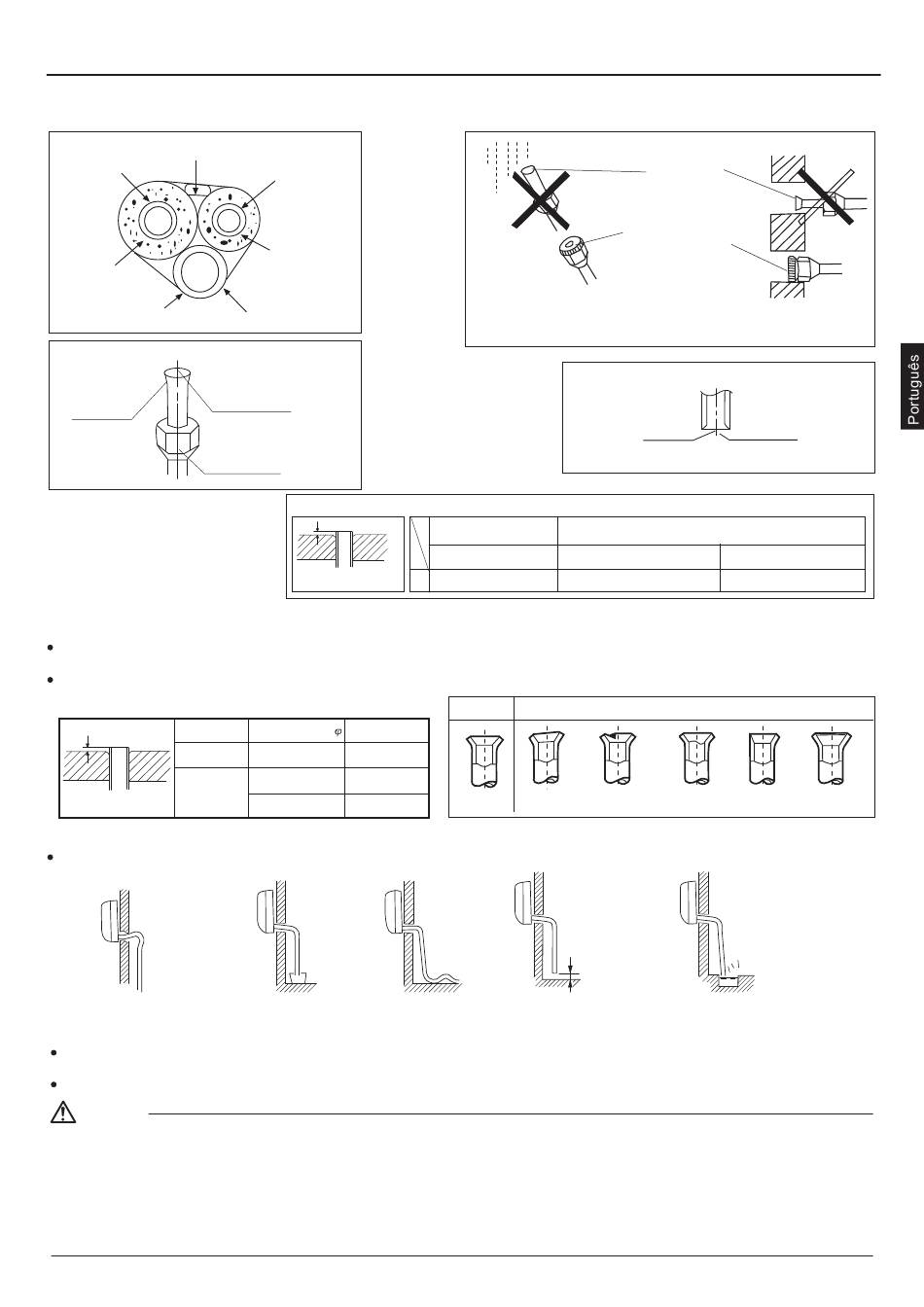

8. Corte e alargar o trabalho de tubulação
O corte de tubos é realizado com um cortador de tubos e as
brocas devem ser removidas.
Depois de inserir a porca de alargamento, o trabalho de
queima é levada a cabo.
Tubo
A
Lado de líquido
Lado de gás
Ferramentaria de
alargamento
9. Em drenagem
Por favor, instale a mangueira de drenagem de modo a ser descendente sem falhas. Por favor não faça a drenagem como mostrado
abaixo.
O qual se torna alta
no meio do caminho.
Por favor, coloque água na panela de drenagem da unidade interior e confirme que a drenagem é realizada
cuidadosamente para o exterior.
Caso a mangueira de drenagem conectada esteja em uma sala, aplique isolamento térmico sem falhas.
AVISO
1) Não use óleo mineral na parte queimada.
2) Impedir que o óleo mineral entre no sistema, pois isso reduziria a vida útil das unidades.
3) Nunca use tubulação que tenha sido usada em instalações anteriores. Utilize apenas peças fornecidas com a unidade.
4) Nunca instale um secador para esta unidade R32, a fim de garantir a sua vida útil. O material de secagem pode se dissolver e
danificar o sistema.
5) A queima incompleta pode causar vazamento de gás refrigerante.
Tubo de líquido
Isolament o de
tubo de líquido
Defina exatamente na posição mostrada abaixo.
A
Ferramentaria de
alargamento
Diâmetro de tubo
Tamanho A (mm)
6,35mm(1/4")
0,8~1,5
9,52mm(3/8")
1,0~1,5
12,7mm(1/2")
1,0~1,5
O fim está imerso
Ondas.
na água
Chuva
Corte exatamente nos
ângulos à direita.
Ferramentaria de
alargamento para R32
Tipo de embreagem
Tipo de embreagem (rígido-tipo)
0-0,5mm
1,0 -1,5mm
Correcto
Lean
Dano de flare
Menos de 5cm
O qual lacuna com o
chão é muito pequena.
25
Certifi que de coloca
r uma tampa.
Se não houver
tampa de
alargamento, cubra
a boca da tocha com
a torneira para
evitar a entrada de
sujeira ou água.
Remover rebarbas
Ferramenta de alargamento convencional
Tipo asa-porca (Imperial-tipo)
1,5 -2,0mm
Incorrecto
Partial
Fenda
Há o mau cheiro de
uma vala.
Parede
Tão fora
