Elektriske sikkerhedskrav
1. De omgivende forhold (omgivelsestemperatur, direkte sollys og regnvand) skal bemærkes under elektriske ledninger,
med effektive beskyttelsesforanstaltninger.
2. Kobbertrådskabel i overensstemmelse med lokale standarder skal bruges som strømledning og stikledning.
3. Både indendørsenheden og udendørsenheden skal være sikkert forbundet.
4. Ledninger til udendørsenheden skal laves først og derefter til indendørsenheden. Klimaanlægget kan kun tændes efter
ledninger og rør er tilsluttet.
5. Det dedikerede grenkredsløb skal bruges, og der skal installeres lækagebeskytter med tilstrækkelig kapacitet.
Kvalifikationskrav til installatør
Relevant kvalifikationsbevis skal opnås i henhold til nationale love og regler.
Installation af indendørs enhed
1. Fastgørelse af vægpanel og rørføring
I tilfælde af venstre/højre vandrørtilslutning til indendørsenheden, eller hvis fordampergrænsefladen på
indendørsenheden og hornmundingen på tilslutningsrøret ikke kan forlænges til udendørssiden for installation, skal
forbindelsesrørene tilsluttes fordamperrørsgrænsefladen på indendørsenheden i samme ombæring som hornmundingen.
2. Rør layout
Ved udlægning af tilslutningsrør, afløbsslange og tilslutningsledninger skal afløbsslange og tilslutningsledning placeres i
bunden og toppen. Strømledningen kan ikke sammensnoes med stikledningen. Afløbsrørene (især inde i rummet og
maskinen) skal vikles med varmeisoleringsmaterialer.
3. Nitrogenopladning til trykvedligeholdelse og lækagedetektion
Efter at indendørsenhedens fordamper er forbundet til forbindelsesrøret (efter svejsning), skal nitrogen påfyldes
med mere end 4,0 MPa inde i fordamperen, og røret tilsluttes fordamperen med en nitrogencylinder (justeret med en
reduktionsventil). Derefter skal nitrogencylinderens ventil lukkes for lækagedetektion med sæbevand eller
lækagedetekterende opløsning. Trykket skal opretholdes i mere end 5 minutter, og derefter skal det overholdes, om
systemtrykket er reduceret eller ej. I tilfælde af at trykket reduceres, kan lækage identificeres. Efter lækagepunktet er
håndteret, skal ovenstående trin gentages.
Efter at indendørsenhedens fordamper er forbundet til forbindelsesrørene, skal der påfyldes nitrogen til
trykvedligeholdelse og lækagedetektion. Efterfølgende skal fordamperen tilsluttes til udendørsenhedens to- og trevejs
stopventil. Efter at kobberhætten på tilslutningsrøret er fastgjort, skal nitrogen på mere end 4,0 MPa påfyldes ved
adgangshullet til trevejsstopventilen med en påfyldningsslange. Ventilen på nitrogencylinderen skal være lukket for
lækagedetektion med sæbevand eller lækagedetekterende opløsning. Trykket skal opretholdes i mere end 5
minutter, og derefter skal det overholdes, om systemtrykket er reduceret eller ej. I tilfælde af at trykket reduceres, kan
lækage identificeres. Efter lækagepunktet er håndteret, skal ovenstående trin gentages.
Det næste trin (støvsugning med en vakuumpumpe) kan kun fortsættes, efter at installationstrinnene
(nitrogenpåfyldning til trykvedligeholdelse og lækagedetektion er vurderet normal) er afsluttet.
Installation af udendørs enhed
1. Bemærkninger til fastsættelse og tilslutning:
Bemærk:

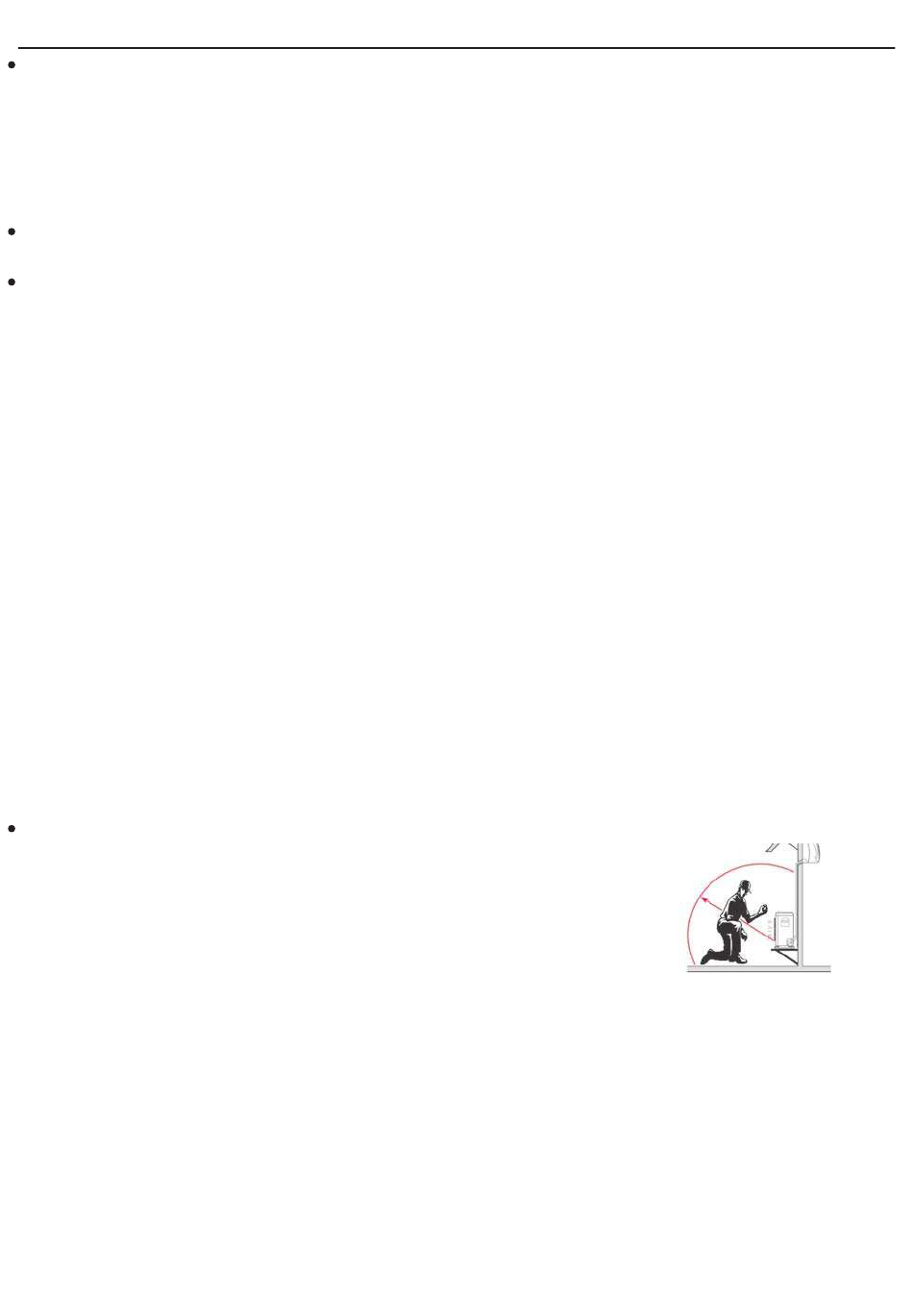

a) Brandkilder skal undgås inden for en 3 meters radius omkring installationsstedet.
b) Lækagedetektionsudstyret for kølemidlet skal placeres lavt udendørs og skal åbnes.
