Prova di funzionamento
Prima di eseguire il test di funzionamento verificare che siano state eseguite le seguenti operazioni:
1) Corretta posa delle tubature;
2) Corretto cablaggio;
3) Corretto abbinamento tra unità interna ed esterna;
4) Corretta ricarica del refrigerante se necessario.
Assicurarsi che tutte le valvole di intercettazione siano completamente aperte.
Controllare la tensione fornita alle unità esterne e interne: verificare che sia 220-240V.
Verificare il corretto collegamento dei cavi.
Il dispositivo è in grado di verificare automaticamente se c'è un errore di cablaggio.
Note: Modalità di raffreddamento forzato: Prima di avviare il test, impostare il DIP "2" sulla posizione ON di SW1.

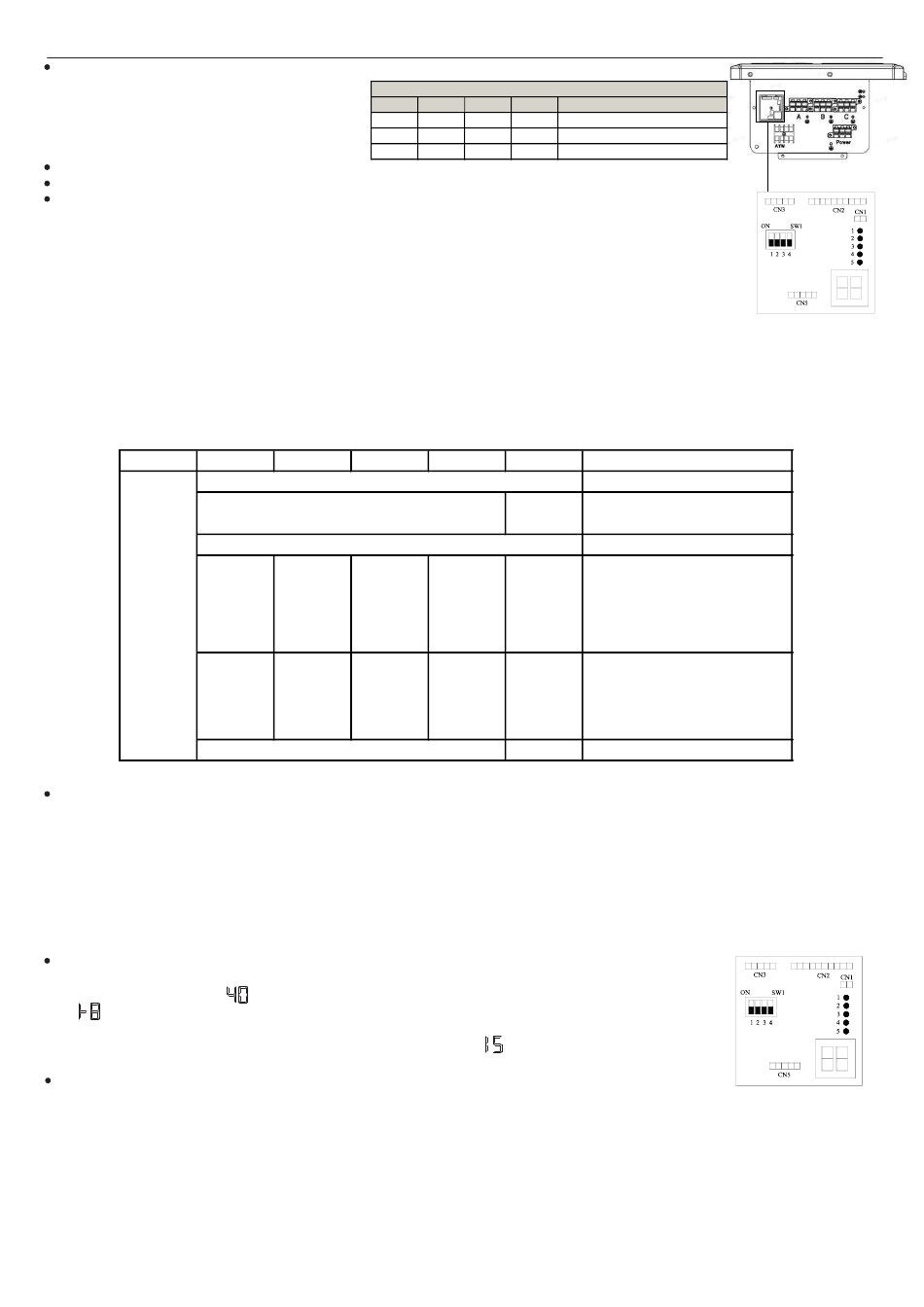

Accendere tutti i 4 dip-switch sulla scheda PC di servizio dell'unità esterna, come mostrato a destra. Ogni volta che si
cambia i pin, spegnere e riaccendere l'unità. A questo punto spegnere l'unità e riaccendere: il sistema si mette in modalità
"Controllo errori cablaggio". Dopo 3 minuti in stand-by, l'unità avvia la verifica automatica del cablaggio.
Dopo circa 30 ~ 50 minuti dall'avvio dell'operazione (dipende da quante unità sono state installate nel sistema) gli
errori di cablaggio verranno visualizzati dai LED (da 1 a 3).
Durante questa operazione, il display digitale mostrerà alternativamente la frequenza di funzionamento del compressore (ad esempio, 50 sta
per la frequenza di funzionamento corrente) e le lettere "CH" (che indicano il check – verifica in corso.
Dopo questa operazione, se il cablaggio è stato eseguito correttamente, sarà visualizzato il numero "0"; se ci sono collegamenti errati, appariranno
le lettere "EC" (errore connessione) e lampeggeranno.
I LED del monitor di servizio indicano l'errore di cablaggio, come mostrato nella tabella seguente. Per ulteriori informazioni su come
leggere il display a LED, fare riferimento al manuale per la manutenzione.
Se non è possibile fare il check up automatico, controllare il cablaggio e le tubazioni dell'unità interna nel modo consueto.
LED
ACCESO
Stato
ACCESO
Prova di funzionamento
1) Per testare il raffrescamento, impostare la temperatura più bassa a 16 °C. Per testare il riscaldamento, impostare
la temperatura più alta a 30 °C. Se la temperatura è inferiore a 16°C è impossibile verificare il raffreddamento con il telecomando. Al pari, è
impossibile testare il riscaldamento se la temperatura è superiore ai 30 °C
2) Controllare prima il funzionamento in raffreddamento e in riscaldamento di ciascuna unità singolarmente, quindi controllare il
funzionamento simultaneo di tutte le unità interne.
3) Dopo aver tenuto in funzione l'unità per circa 20 minuti, controllare la temperatura all'uscita dell'unità interna.
4) Dopo che dell'unità è stata spenta o è stato modificata la modalità di funzionamento, il sistema non si riavvierà per circa 3 minuti.
5) Se si è scelta la modalità di raffreddamento, si può formare ghiaccio nell'unità interna o sulle tubazioni: è normale.
6) Per il funzionamento dell'unità seguire il manuale d'uso. Spiegare a clienti come funziona l'unità avvalendosi del manuale d'istruzioni.
Display numerico a sette segmenti
1) Quando l'unità è in funzione, questo display numerico a sette segmenti visualizzerà la frequenza del
compressore. Ad esempio, "
Hz; "
" significa che il compressore ha una frequenza di 108Hz.
2) Quando si verifica un guasto, il display numerico a sette segmenti lampeggerà e
visualizzerà alcuni numeri, che sono codici di errore. Ad esempio, un "
n. 15, vale a dire un errore di comunicazione tra interno ed esterno.
LED di comunicazione
3U55S2WR1FA è dotato di 3 LED verdi, il che significa 3 unità interne, mentre 4U70S2WR1FA con 4 LED verdi per 4 unità interne.
Per i modelli 3U55S2WR1FA e 4U70S2WR1FA, il LED 5 rappresenta l'unità ATW. Se uno dei LED rimane acceso, significa che
l'unità interna corrispondente ha una buona comunicazione con l'unità esterna. Se uno dei LED non si accende, significa che non
c'è comunicazione tra l'unità interna e l'unità esterna.
Osservazioni:
1) Non è necessario impostare l'indirizzo per utilizzare questo prodotto. Tuttavia devi esserci corrispondenza tra i cavi L / N delle
unità interne ed esterne, altrimenti ci sarà un errore di comunicazione.
2) Impostazione di funzionamento silenzioso. Impostare il DIP "8" su ON di SW5: il sistema produrrà meno rumore mentre è in
funzione, ma si ridurrà leggermente anche la capacità massima.
3) Non modificare le impostazioni di altri interruttori: impostazioni sbagliate possono causare danni al sistema o altri
malfunzionamenti.
