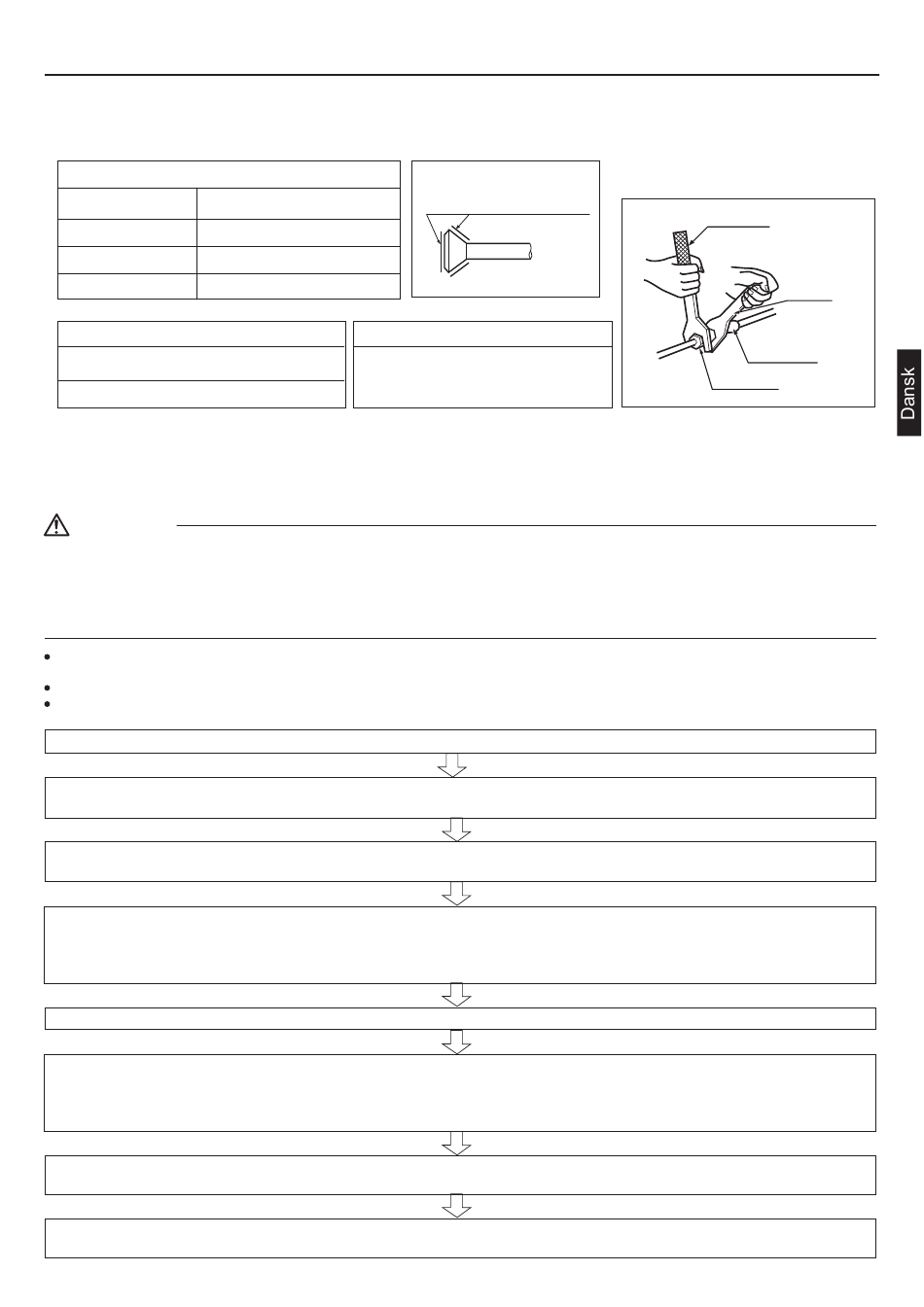

Kølemiddelrørarbejde
3. Kølemiddelrørarbejde
1). Juster midten af begge flares og stram flaremøtrikkerne 3 eller 4 omgange med hånden. Spænd dem derefter helt med momentnøglerne.
Brug momentnøgler, når du spænder flaremøtrikkerne for at forhindre beskadigelse af flaremøtrikkerne og undslippende gas.
Flare møtrik tilspændingsmoment
Flare møtrik til φ6,35
14,2-17,2 Nm (144-175 kgf. cm)
Flare møtrik til φ9,52
32,7-39,9N.m (333-407 kgf. cm)
Flare møtrik til φ12,7
49,5-60,3N.m (505-615 kgf. cm)
Flare møtrik til φ15,88
61,8-75,4N.m (630-769 kgf. cm)
Ventilhætte tilspændingsmoment
Væskerør 26,5-32,3 Nm (270-330 kgf. cm)
Gasrør 48,1-59,7 Nm (490-610 kgf. cm)
2) For at forhindre gaslækage, påfør køleolie på både indvendige og ydre overflader af blusset. (Brug køleolie til R32)
4. Udrensning af luft og kontrol af gaslækage
Når rørarbejdet er afsluttet, er det nødvendigt at rense luften og kontrollere for gaslækage.
ADVARSEL
1) Bland ikke andre stoffer end det specificerede kølemiddel (R32) i kølecyklussen.
2) Når der opstår kølemiddelgaslækager, skal du ventilere rummet så hurtigt og så meget som muligt.
3) R32, såvel som andre kølemidler, bør altid genvindes og aldrig udledes direkte i miljøet.
4) Brug udelukkende en vakuumpumpe til R32. Brug af den samme vakuumpumpe til forskellige kølemidler kan beskadige
vakuumpumpen eller enheden.
Hvis du bruger ekstra kølemiddel, skal du udføre luftrensning fra kølemiddelrørene og indendørsenheden ved hjælp af en
vakuumpumpe, og derefter påfylde yderligere kølemiddel.
Brug en sekskantnøgle (4 mm) til at betjene stopventilstangen.
Alle kølemiddelrørsamlinger skal spændes med en momentnøgle med det specificerede tilspændingsmoment.
Tilslut fremspringssiden af ladeslangen (som kommer fra manifolden) til gasstopventilens serviceport.
Åbn manifoldens lavtryksventil helt (Lo), og luk dens højtryksventil helt (Hi). (Højtryksventilen kræver efterfølgende ingen betjening.)
Anvend vakuumpumpning. Kontroller, at den sammensatte trykmåler viser -0,1 MPa (-76 cmHg). Evakuering i mindst 1 time
anbefales.
Luk manifoldens lavtryksventil (Lo), og stop vakuumpumpen.
(Lad den være som den er i 4-5 minutter, og sørg for, at koblingsmåleren ikke går tilbage).
Hvis det går tilbage, kan dette indikere tilstedeværelsen af fugt eller lækage fra forbindelsesdele. Efter at have inspiceret alle
forbindelser og løsnet og derefter tilspændt møtrikkerne, gentag trin 2-4. )
Fjern dæksler fra væskestopventil og gasstopventil.
Drej væskestopventilens stang 90 grader mod uret med en sekskantnøgle for at åbne ventilen.
Luk den efter 5 sekunder, og kontroller for gaslækage.
Brug sæbevand til at kontrollere for gaslækage fra indendørsenhedens flare og udendørsenhedens flare og ventilstænger.
Når kontrollen er afsluttet, skal du tørre alt sæbevand af.
Frakobl ladeslangen fra gasstopventilens serviceport, og åbn derefter væske- og gasstopventilerne helt. (Forsøg ikke at dreje
ventilstangen ud over dens stop.)
Spænd ventilhætter og serviceporthætter til væske- og gasstopventilerne med en momentnøgle ved de specificerede
drejningsmomenter. Se "3 Kølemiddelrør" på side 23 for detaljer.
Smør her med køleolie
Tilspændingsmoment til serviceporthætten
10,8-14,7N.m (110-150 kgf. cm)
23
Momentnøgle
Nøgle
Rørsamling
Keglemøtrik
