Ledningsarbejde
4. Ledningsmetode for indendørsenheden
Løsn ledningsdækslet, og tilslut strømledningen og kommunikationsledningen fra indendørsenheden til terminalen tilsvarende.
Bemærk:
Når du tilslutter netledningen til strømforsyningsterminalen, skal du være opmærksom på følgende punkter:
Tilslut ikke netledningen med forskellige dimensioner til den samme
tilslutningsledningsende. Forkert kontakt vil forårsage varmeudvikling.
Forbind ikke strømledningen med forskellige dimensioner til den samme jordledningsende.
Forkert kontakt vil påvirke beskyttelsen.
Tilslut ikke strømledningen til forbindelsesenden af kommunikationsledningen. Forkert
tilslutning vil forårsage skade på den tilsluttede enhed.
Ledningerne skal sikre, at jordledningen er den sidste, der bliver afbrudt ved magt.

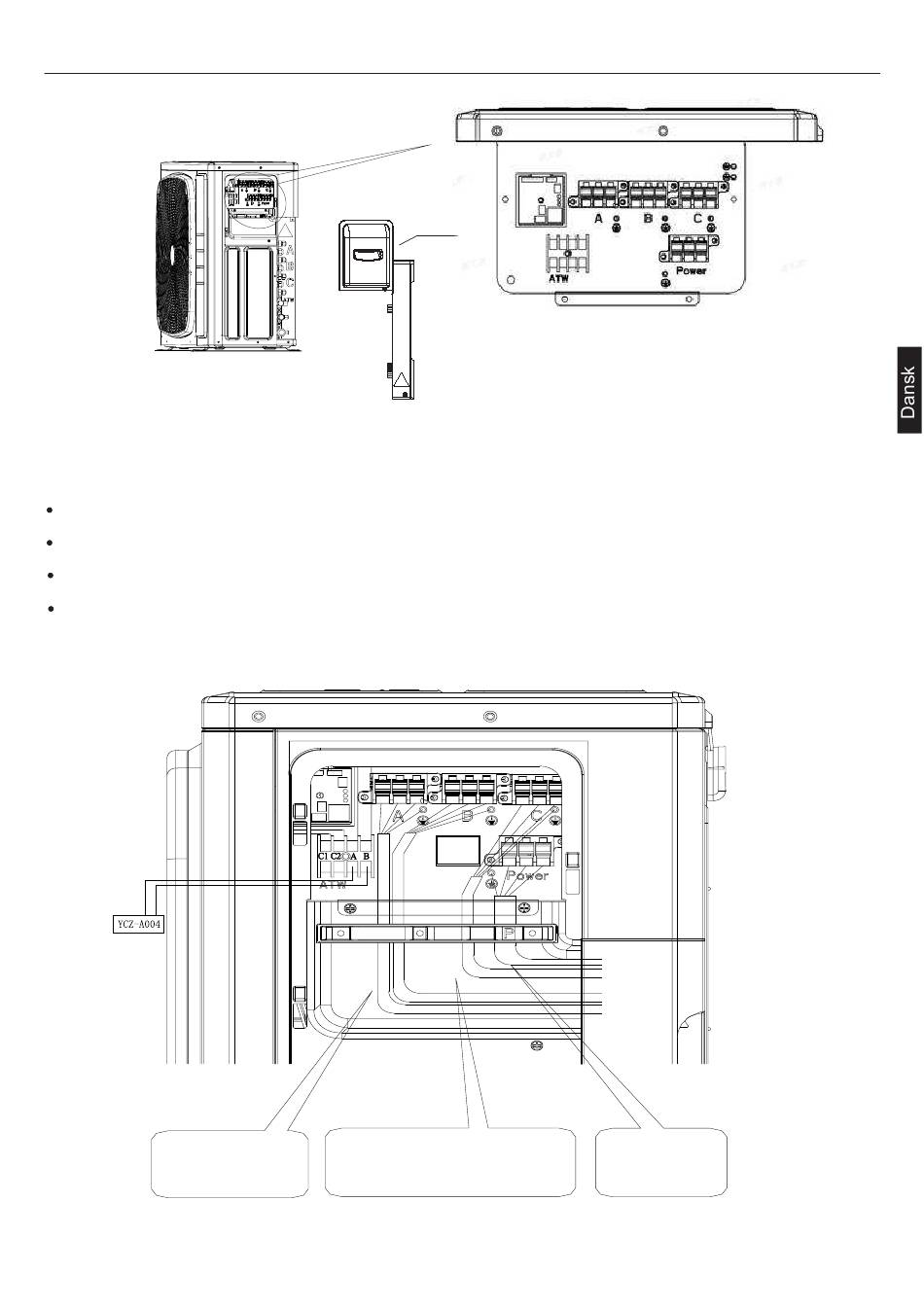

5. Eksempel på ledningsdiagram.
Ledningsdiagram henvises til følgende.
Form ledningerne, så
der ikke løftes
servicelem eller andre
konstruktionsdele.
Ventildæksel
Fastgør grenledningerne godt med de
4 medfølgende skruer, som vist på
figuren. Sørg for, at der ikke udøves
tryk udefra på terminalerne.
27
Brug de
specificerede
ledninger og tilslut
dem sikkert.
