Dessins d'installation d'unités intérieures et extérieures
Ne pas connecter la tuyauterie de dérivation intégrée et l'unité extérieure lorsque vous effectuez uniquement des travaux de tuyauterie
sans raccorder l'unité intérieure afin d'ajouter ultérieurement une autre unité intérieure. Assurez-vous qu'aucune saleté ou humidité ne
pénètre dans les deux côtés de la tuyauterie de branchement intégrée.

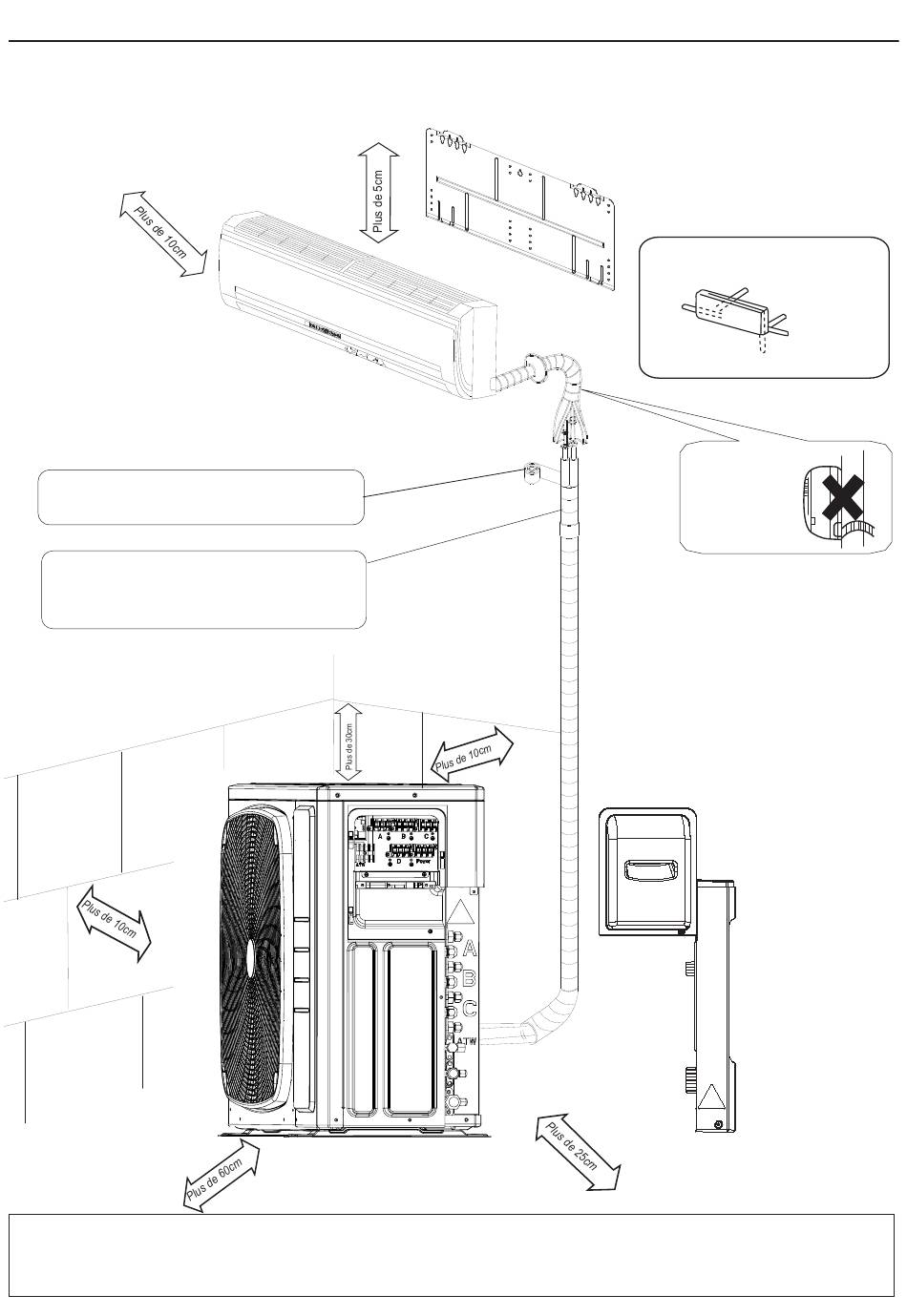

Pour la figure d'installation, veuillez se réfèrer à ce qui suit.
Enveloppez le tuyau d'isolation avec le ruban de
finition de bas en haut.
Coupez le tuyau d'isolation thermique à une longueur
appropriée et l'envelopper avec du ruban adhésif, en
s'assurant qu'il ne reste aucun espace dans la ligne de
coupe du tuyau d'isolation.
Si l'unité risque de tomber ou de se renverser, fixez l'unité avec des boulons de fondation ou avec un câble ou un
autre moyen. Si l'emplacement n'est pas bien drainé, placez l'appareil sur une base de montage plane (ou sur un
socle en plastique). Installez l'unité extérieure dans une position de niveau. Ne pas le faire peut entraîner une
fuite ou une accumulation d'eau.
20
Disposition des directions de tuyauterie
Arrière gauche
Arrière droit
Gauche
Droit
Au dessous
Il faut faire
attention à la
montée du tuyau
de vidange
