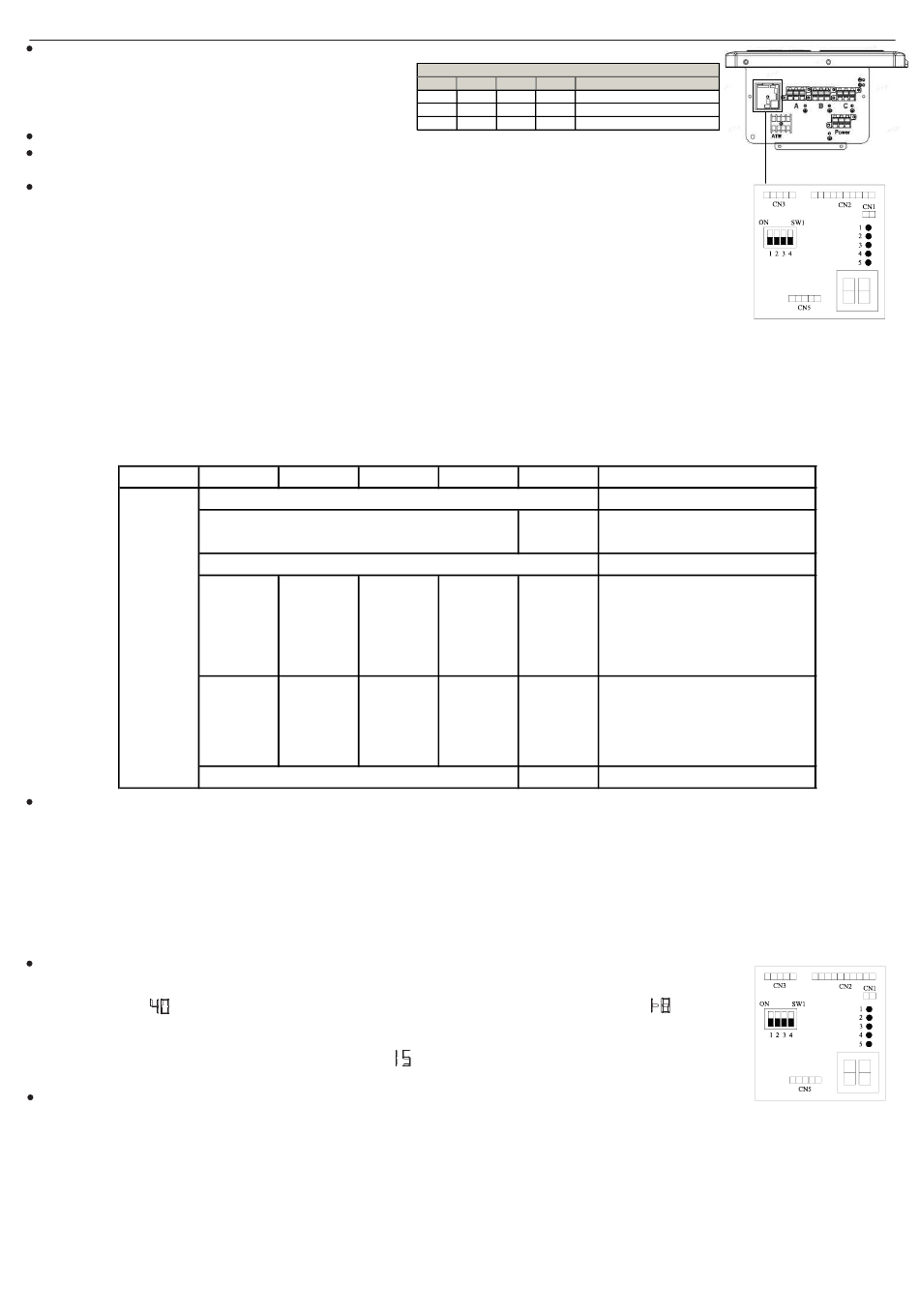

Run en test
Avant de commencer le test, veuillez confirmer que les travaux suivants ont été effectués avec succès.
1) Corrigez les travaux de tuyauterie;
2) Corrigez le câblage;
3) Corrigez la correspondance de l'unité intérieure et extérieure;
4) Assurez le recharge appropriée du réfrigérant si nécessaire.
Assurez-vous que toutes les vannes d'arrêt sont complètement ouvertes.
Vérifiez la tension fournie aux unités extérieure et intérieure, merci
de confirmer que c'est 220-240V.
Vérification d'erreur de câblage
Ce produit est capable de vérifier automatiquement l'erreur de câblage.
Remarque : Mode refroidissement forcé : Avant de commencer l'essai de fonctionnement, réglez le DIP « 2 » sur la
position ON du SW1.
Allumez tous les 4 commutateurs dip de la petite carte de circuit imprimé de l'unité extérieure, comme indiqué à droite.
À chaque changement de broche, éteindre et rallumer l'unité. Puis, éteignez l'appareil et rallumez-le, le système entrera
dans l'opération de "vérification d'erreur de câblage". Après 3 minutes d'attente, l'appareil démarre pour vérifier
automatiquement le câblage.
Environ 30~50 minutes (ça dépend du nombre d'unités installées dans le système) après le démarrage de l'unité, les
erreurs du câblage seront indiquées par les voyants (1 à 3).
Au cours de cette opération, le numéro numérique indique alternativement la fréquence de travail du compresseur (par exemple, 50 correspond à
la fréquence de fonctionnement actuelle) et la lettre "CH" (signifie: vérification).
Après cette opération, si tout le câblage est correct, le numéro numérique indiquera "0", s'il y a un mauvais câblage, le numéro numérique indiquera
"EC" (connexion d'erreur) et clignotera également.
Les voyants du moniteur de service indiquent l'erreur de câblage, comme indiqué dans le tableau ci-dessous. Pour plus de détails sur la lecture de
l'affichage LED, reportez-vous au manuel d'entretien.
Si l'autocontrôle n'est pas possible, vérifiez le câblage et la tuyauterie de l'unité intérieure de la manière habituelle.
LED
Statut
Run en test.
1) Pour tester le refroidissement, réglez la température la plus basse à 16 °C. Pour tester le chauffage, réglez la température la plus élevée, à 30 °C. Si la
température est inférieure à 16 °C, il est impossible de tester le refroidissement avec la télécommande, et aussi lorsque la température est supérieure à 30
°C, il est impossible de tester le chauffage.
2) Veuillez vérifier à la fois le fonctionnement de refroidissement et de chauffage de chaque unité individuellement, puis également vérifier le fonctionnement
simultané de toutes les unités intérieures.
3) Après avoir fait fonctionner l'appareil pendant environ 20 minutes, vérifiez la température de sortie de l'unité intérieure.
4) Lorsque l'unité est arrêtée ou que le mode de fonctionnement a changé, le système ne redémarre pas avant environ 3 minutes.
5) Pendant le refroidissement, du givre peut se produire sur l'unité intérieure ou sur les tuyaux, c'est normal.
6) Faites fonctionner l'unité conformément au manuel d'utilisation. veuillez expliquer aux clients comment utiliser le manuel d'instructions.
Affichage numérique à sept segments
1) Lorsque l'unité est en marche, ce chiffre numérique à sept segments affichera la fréquence du compresseur.
Par example, "
" signifie que la fréquence de fonctionnement du compresseur est de 40 Hz,"
example,"
" means compressor running frequency is 40 Hz, "
signifie que la fréquence de fonctionnement du compresseur est de 108Hz.
2) Quand un défaut survient, un chiffre numérique à sept segments clignotera et affichera quelques chiffres, ce
2) When faulty happens, seven-segment numeric will flash and display some numbers, this number is
numéro est un code d'erreur. Par exemple, un clignotant "
failure code. For example, a flashing "
communication intérieure et extérieure.
error.
Communication LED
Le modèle 3U55S2WR1FA est doté de 3 voyants LED qui représentent 3 unités intérieures, et le 4U70S2WR1FA est doté de 4
voyants LED verts qui représentent 4 unités intérieures. Pour les modèles 3U55S2WR1FA et 4U70S2WR1FA, le voyant LED 5
représente l'unité air-eau. Si le voyant LED reste allumé, cela signifie que l'unité intérieure correspondante a une bonne
communication avec l'unité extérieure. Si le voyant LED ne s'allume pas, cela signifie qu'il n'y a pas de communication entre l'unité
intérieure et l'unité extérieure.
Remarques:
1) Lorsque vous utilisez ce produit, vous n'avez pas besoin de régler l'adresse. Mais les câbles L/N entre les unités intérieures et
extérieures doivent correspondre, sinon il y aura un problème de communication.
2) Réglage de fonctionnement silencieux. Réglez le DIP "8" à la position ON de SW5, le système fonctionnera avec moins de bruit, mais
la capacité max. diminuera également légèrement.
3) Ne modifiez pas les paramètres des autres commutateurs; des réglages incorrects peuvent endommager le système ou provoquer
d'autres dysfonctionnements.
1
2
3
OFF
TOUS Clignotants
ALL ON
ON
CLIGNOTANT CLIGNOTANT
CLIGNOTANT CLIGNOTANT
ON
Une seule LED clignote
" means No.15 failure, that is indoor and outdoor communication
Réglages des commutateurs DIP de SW1
SW1-1
SW1-2
SW1-3
SW1-4
OFF
OFF
OFF
OFF
Fonctionnement Normal (Par défaut)
OFF
ON
OFF
OFF
Refroidissement Manuel Forcé
ON
ON
ON
ON
Vérification de l'Erreur de Câblage de l'IDU&ODU
4
5(ATW)
/
ON
/
ON
/
/
" means compressor running
" signifie l'échec No. 15, c'est une erreur de
28
Description
Message
L'unité n'est pas connectée
Contrôle automatique impossible,
toutes les unités sont mal connectées
Toutes les unités sont correctement connectées
ON : l'unité est correctement connectée
CLIGNOTANT : l'unité est mal
connectée, il faut changer manuellement
le câblage entre 2 et 3.
OFF : L'unité ATW est mal connectée
ON : l'unité est correctement connectée
CLIGNOTANT : l'unité est mal connectée,
il faut changer manuellement le câblage
entre 2 et 3.
Anormal
"
