● Requisitos de seguridad eléctrica
1. Las condiciones del entorno (temperatura ambiente, luz solar directa y agua de lluvia) deben notarse durante el
cableado eléctrico, tomando medidas de protección efectivas.
2. Se utilizará un cable de cobre en línea con los estándares locales como línea de alimentación y cable conector.
3.Tanto la unidad interior como la unidad exterior deben estar conectadas a tierra de manera confiable.
4. El cableado de la unidad exterior se debe hacer primero y luego la unidad interior. El aire acondicionado solo se
puede encender después del cableado y la conexión de la tubería.
5. Se debe usar el circuito derivado dedicado y se debe instalar un protector contra fugas con suficiente capacidad.
● Requisitos de calificación del instalador
El certificado de calificación relevante debe obtenerse según las leyes y regulaciones nacionales.
● Instalación de la unidad interior
1. Fijación del panel de pared y el diseño de la tuberí a
En caso de conexión de tubería de agua izquierda / derecha para la unidad interior, o en caso de que la interfaz del
evaporador de la unidad interior y la boca del cuerno de la tubería de conexión no puedan extenderse al exterior para
su instalación, las tuberías de conexión deberán conectarse a la interfaz de la tubería del evaporador de la unidad
interior en el proceso de la boca del cuerno.
2. Diseño de la tuberí a
Durante la disposición de los tubos de conexión, la manguera de drenaje y los cables del conector, la manguera de
drenaje y el cable de conexión deben colocarse en la parte inferior y superior, respectivamente. La línea de
alimentación no se puede trenzar con el cable conector. Las tuberías de drenaje (especialmente dentro de la habitación
y la máquina) deben ser allanadas con materiales de aislamiento térmico.
3. Carga de nitrógeno para mantener la presión y detectar fugas
Después de conectar el evaporador de la unidad interior a la tubería de conexión (después de la soldadura), se
debe cargar nitrógeno en el evaporador y la tubería conectada al evaporador con un cilindro de nitrógeno (ajustado
mediante una válvula reductora). Después, la válvula del cilindro de nitrógeno debe estar cerrada, para detectar fugas
con agua jabonosa o solución de detección de fugas. La presión se mantendrá durante más de 5 minutos, y luego se
observará si la presión del sistema se reduce o no. En caso de que se reduzca la presión, se pueden identificar fugas.
Después de manejar el punto de fuga, los pasos anteriores se repetirán.
Después de conectar el evaporador de la unidad interior a la tubería de conexión, se debe cargar nitrógeno para
mantener la presión y detectar fugas. Posteriormente, el evaporador se conectará a la válvula de cierre bidireccional y a
la válvula de cierre de tres vías de la unidad exterior. Una vez que se ha fijado la tapa de cobre de la tubería de
conexión, se debe cargar nitrógeno de más de 4.0 MPa en el orificio de acceso de la válvula de retención de tres vías
con una manguera de carga. La válvula del cilindro de nitrógeno debe estar cerrada, para detección de fugas con agua
jabonosa o solución de detección de fugas. La presión se mantendrá durante más de 5 minutos, y luego se observará si
la presión del sistema se reduce o no. En caso de que se reduzca la presión, se pueden identificar fugas. Después de
manejar el punto de fuga, los pasos anteriores se repetirán.
El siguiente paso (aspirar con una bomba de vacío) solo se puede continuar después de completar los pasos de
instalación (carga de nitrógeno para mantenimiento de presión y detección de fugas normales).
●

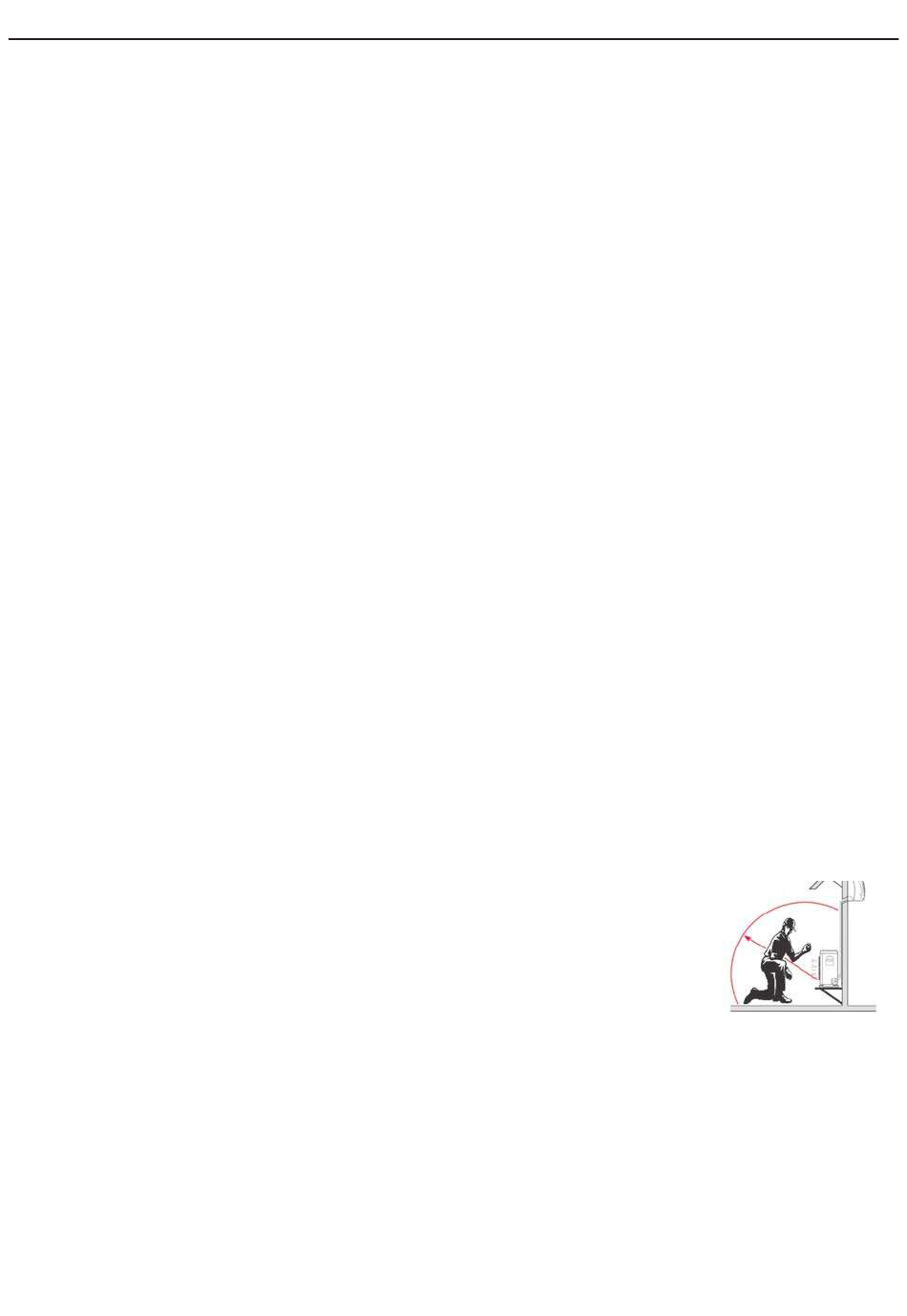

Instalación de la unidad exterior
1. Fijación y conexión
Nota:
a) )
debe evitar la fuente de fuego dentro de los 3m alrededor del lugar de instalación.
b) El equipo de detección de fugas del refrigerante se colocará en una posición baja en el
exterior, y se deberá abrir.
