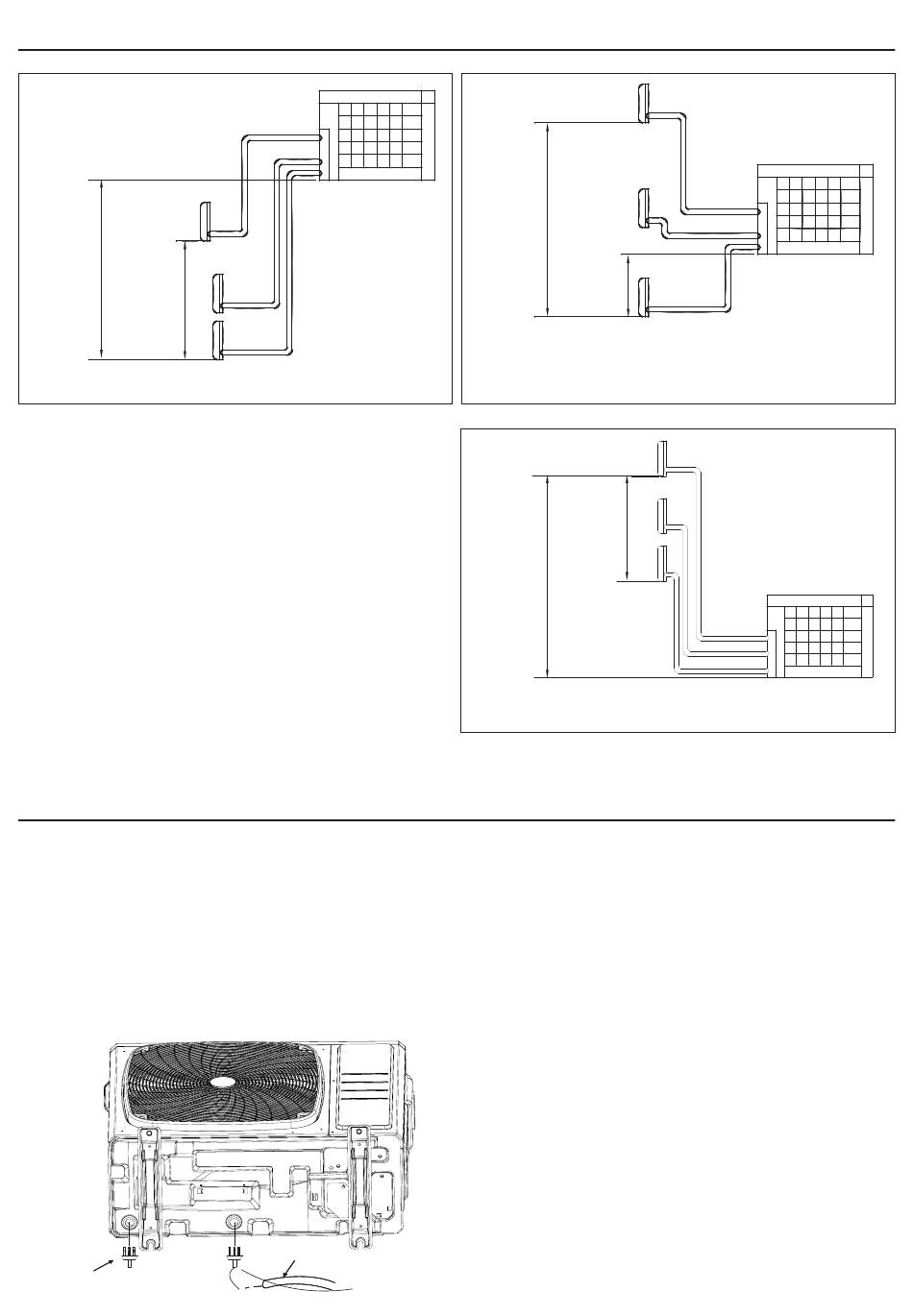

Limitações na instalação
Unidade interna
Diferen ça
de nível:
Diferen ça
15m máx.
de nível: 7,
5m máx.
Se a unidade externa estiver posicionada acima de todas as
unidades internas.
Trabalho de tubulação de refrigerante
1. Instalando unidade externa
1) Quando está a instalar a unidade externa, consulte "Precauções para seleccionar o local1" e "Desenhos de instalação da unidade
interior / exterior".
2) Se o trabalho de drenagem for necessário, siga os procedimentos abaixo.
2. Trabalho de drenagem
1) Use o bujão de drenagem para drenagem.
2) Se a porta de drenagem estiver coberta por uma base de montagem ou superfície de piso, coloque as bases de pé adicionais de pelo
menos 30mm de altura sob os pés da unidade externa.
3) Em áreas frias, não use mangueira de drenagem com a unidade externa. (Caso contrário, a água de drenagem poderá congelar,
prejudicando o desempenho de aquecimento).
cotovelo de drenagem
Unidade externa
Mangueira
22
Diferen ça
de nível:
15m máx.
Diferen ça
de nível: 7,
5m máx
Unidade interna
Se a unidade externa estiver posicionada acima de uma ou
mais unidades internas. (Se menor que uma ou mais unidades
internas)
Diferen ça
de nível: 7,
Diferen ça
5m máx.
de nível:
15m máx.
Se todas as unidades internas estiverem posicionadas acima da
unidade externa
Unidade externa
Unidade interna
Unidade externa
